Поворот трубопроводы (3) — HITACHI EX1800

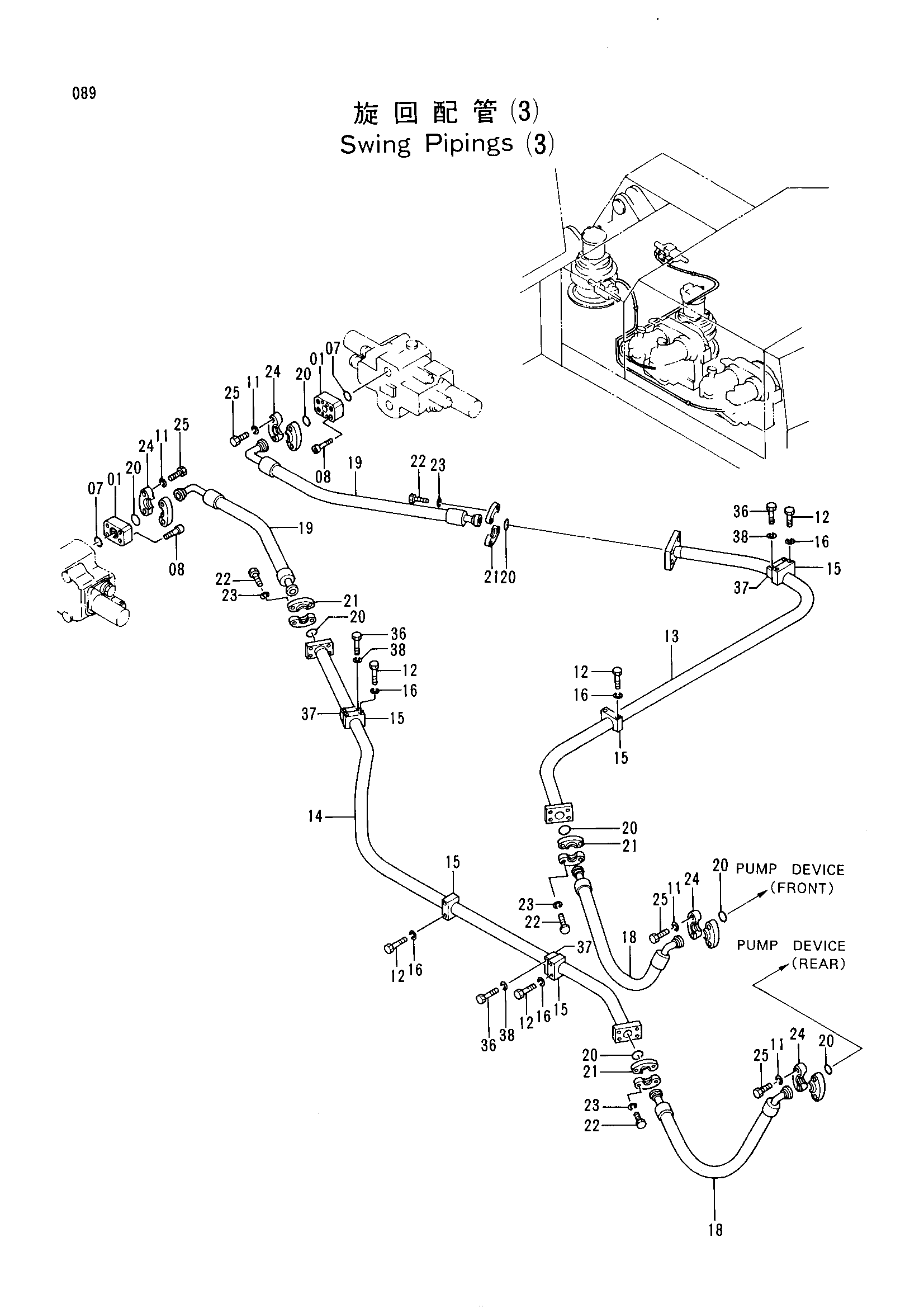

Заводская схема «Поворот трубопроводы (3)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3033477 | Блок | 2 |
| 07 | 4292386 | Уплотнительное кольцо | 2 |
| 07 | A811045 замена: 4292386 | Уплотнительное кольцо | 2 |
| 08 | M341656 | Болт с внутренним шестигранником | 8 |
| 11 | A590912 | Пружинная шайба | 16 |
| 12 | J901270 | Болт | 10 |
| 12 | J901275 | Болт | 20 |
| 13 | 8034216 | Трубка | 1 |
| 14 | 8039233 замена: 8047197 | Трубка | 1 |
| 14 | 8047197 | Трубка | 1 |
| 15 | 4118860 замена: 4262977 | Хомут трубки | 5 |
| 15 | 4262977 | Хомут трубки | 10 |
| 16 | A590912 | Пружинная шайба | 10 |
| 16 | A590912 | Пружинная шайба | 20 |
| 16 | D46612 замена: A590912 | Стопорная шайба | 5 |
| 18 | 4182625 | Шланг | 2 |
| 19 | 4182624 | Шланг | 2 |
| 20 | 4292383 | Уплотнительное кольцо | 8 |
| 20 | 4508805 замена: 4292383 | Уплотнительное кольцо | 8 |
| 21 | 4089703 | Разъёмный фланец | 8 |
| 22 | J901450 | Болт | 16 |
| 23 | A590914 | Пружинная шайба | 16 |
| 24 | 4075853 | Разъёмный фланец | 8 |
| 25 | J901250 | Болт | 16 |
| 36 | J901270 | Болт | 6 |
| 37 | 4118860 | Хомут трубки | 3 |
| 38 | A590912 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
