Передний трубопроводы: 1-2 (погрузчик) — HITACHI EX1800

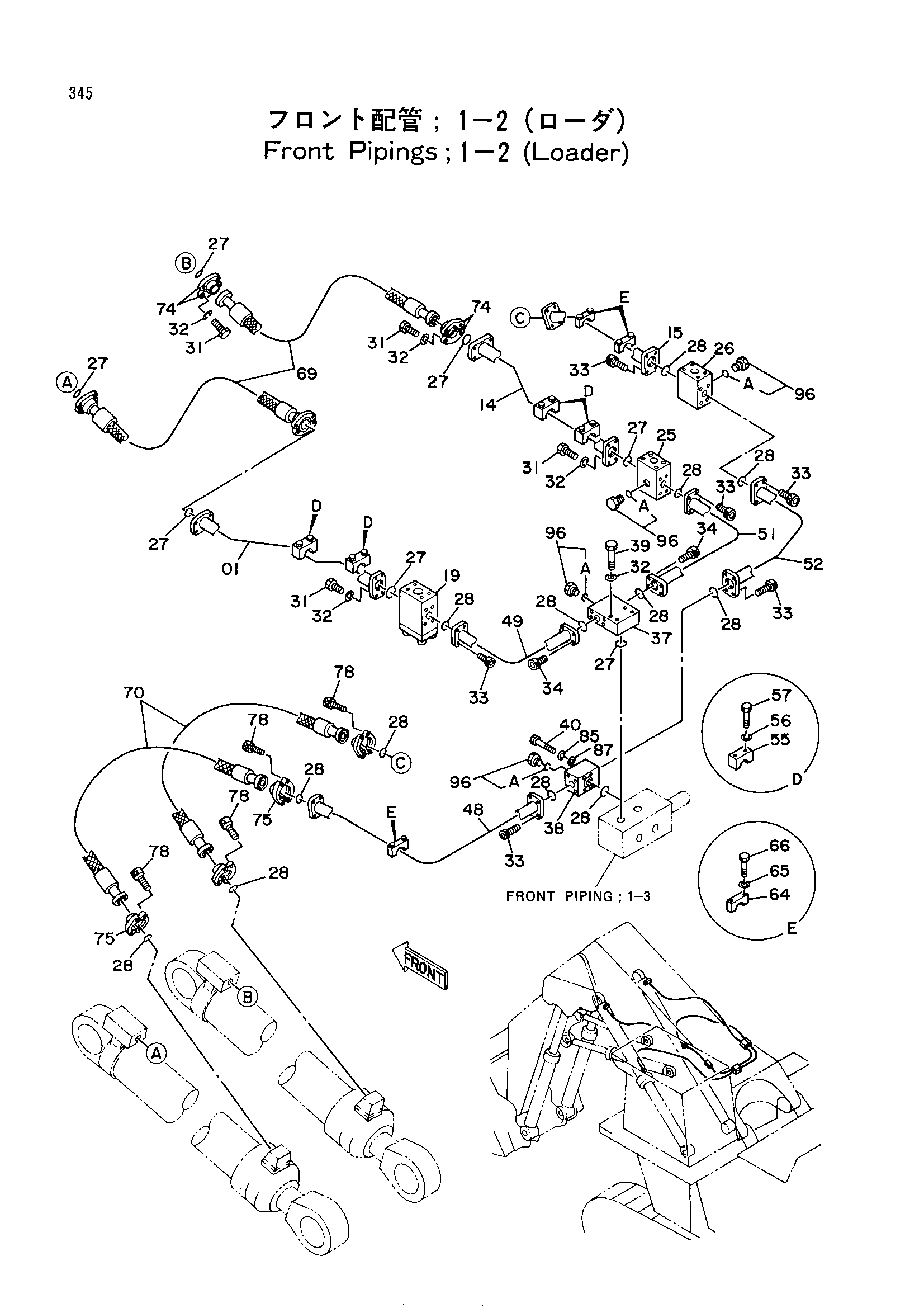

Заводская схема «Передний трубопроводы: 1-2 (погрузчик)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8037761 | Трубка | 1 |
| 14 | 8037768 | Трубка | 1 |
| 15 | 8037769 | Трубка | 1 |
| 19 | 4182281 | Обратный клапан | 1 |
| 25 | 3033044 | Блок | 1 |
| 26 | 3033047 | Блок | 1 |
| 27 | 4510170 | Уплотнительное кольцо | 6 |
| 28 | 4510169 | Уплотнительное кольцо | 13 |
| 31 | J912070 | Болт | 24 |
| 32 | A590920 | Пружинная шайба | 28 |
| 33 | M341650 | Болт с внутренним шестигранником | 24 |
| 34 | M341656 | Болт с внутренним шестигранником | 8 |
| 37 | 4182279 | Коллектор | 1 |
| 38 | 3033082 | Блок | 1 |
| 39 | J912002 | Болт | 4 |
| 40 | J901604 | Болт | 4 |
| 48 | 8037779 | Трубка | 1 |
| 49 | 8040003 | Трубка | 1 |
| 51 | 8040004 | Трубка | 1 |
| 52 | 8040005 | Трубка | 1 |
| 55 | 4179431 замена: 4257715 | Хомут трубки | 4 |
| 55 | 4257715 | Хомут трубки | 4 |
| 56 | A590914 | Пружинная шайба | 8 |
| 57 | J901400 | Болт | 8 |
| 64 | 4118861 замена: 4257716 | Хомут трубки | 3 |
| 64 | 4257716 | Хомут трубки | 3 |
| 65 | A590912 | Пружинная шайба | 6 |
| 66 | J901280 | Болт | 6 |
| 69 | 4180363 | Шланг | 2 |
| 70 | 4180360 | Шланг | 2 |
| 74 | 4169565 | Разъёмный фланец | 8 |
| 75 | 4075854 | Разъёмный фланец | 8 |
| 78 | M341650 | Болт с внутренним шестигранником | 16 |
| 85 | A590916 | Пружинная шайба | 4 |
| 87 | A590116 | Плоская шайба | 4 |
| 96 | 4093624 | Пробка | 4 |
| 96A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
