Лубрикатор блок — HITACHI EX1800

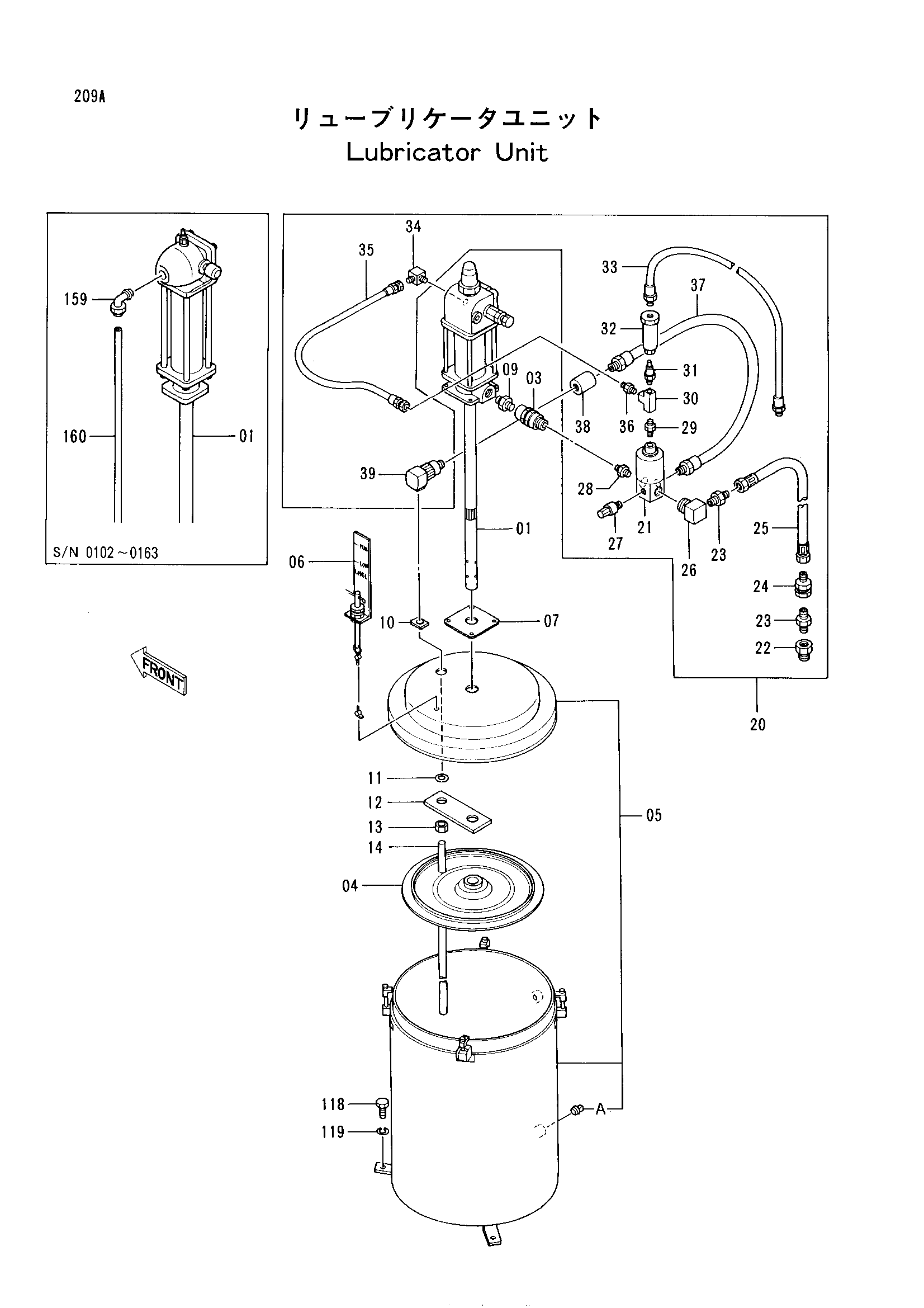

Заводская схема «Лубрикатор блок» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-39 | 4187878 замена: 4294564 | Лубрикатор | 1 |
| 01-39 | 4294564 | Лубрикатор | 1 |
| 01 | 4214672 замена: 4275051 | Насос<для детали: см. отдельный паге> | 1 |
| 01 | 4275051 | Насос<для детали: см. отдельный паге> | 1 |
| 03 | 4210190 | Обратный клапан | 1 |
| 04 | 4280967 | Колпачок | 1 |
| 05 | 4214674 | Барабан в сборе | 1 |
| 05A | 4214677 | Пробка | 2 |
| 06 | 4280966 | Гаге | 1 |
| 07 | 4210192 | Прокладка | 1 |
| 09 | 4210212 | Адаптер | 1 |
| 10 | 4299789 | Прокладка | 1 |
| 11 | 4299790 | Шайба | 1 |
| 12 | 4299791 | Кронштейн | 1 |
| 13 | 4299792 | Гайка | 1 |
| 14 | 4299794 | Трубка | 1 |
| 20 | 4214673 | Клапан в сборе | 1 |
| 21 | 4210169 | Клапан | 1 |
| 22 | 4210188 | Переходник | 1 |
| 23 | 4210185 | Адаптер | 2 |
| 24 | 4299782 | Адаптер | 1 |
| 25 | 4214675 | Шланг | 1 |
| 26 | 4210184 | Угловой штуцер | 1 |
| 27 | 4210183 | Клапан защитный | 1 |
| 28 | 4210178 | Адаптер | 1 |
| 29 | 4299783 | Адаптер | 1 |
| 30 | 4299784 | Тройник | 1 |
| 31 | 4299785 | Штуцер | 1 |
| 32 | 4210170 | Муфта | 1 |
| 33 | 4214676 | Воздушный шланг | 1 |
| 34 | 4210176 | Угловой штуцер | 1 |
| 35 | 4299786 | Воздушный шланг | 1 |
| 36 | 4299787 | Адаптер | 1 |
| 37 | 4210179 | Шланг | 1 |
| 38 | 4210180 | Муфта | 1 |
| 39 | 4210181 | Унион | 1 |
| 118 | J901020 | Болт | 3 |
| 119 | A590910 | Пружинная шайба | 3 |
| 159 | 4219726 | Штуцер трубка | 1 |
| 160 | 4089533 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
