Пилотный клапан хода — HITACHI EX1800

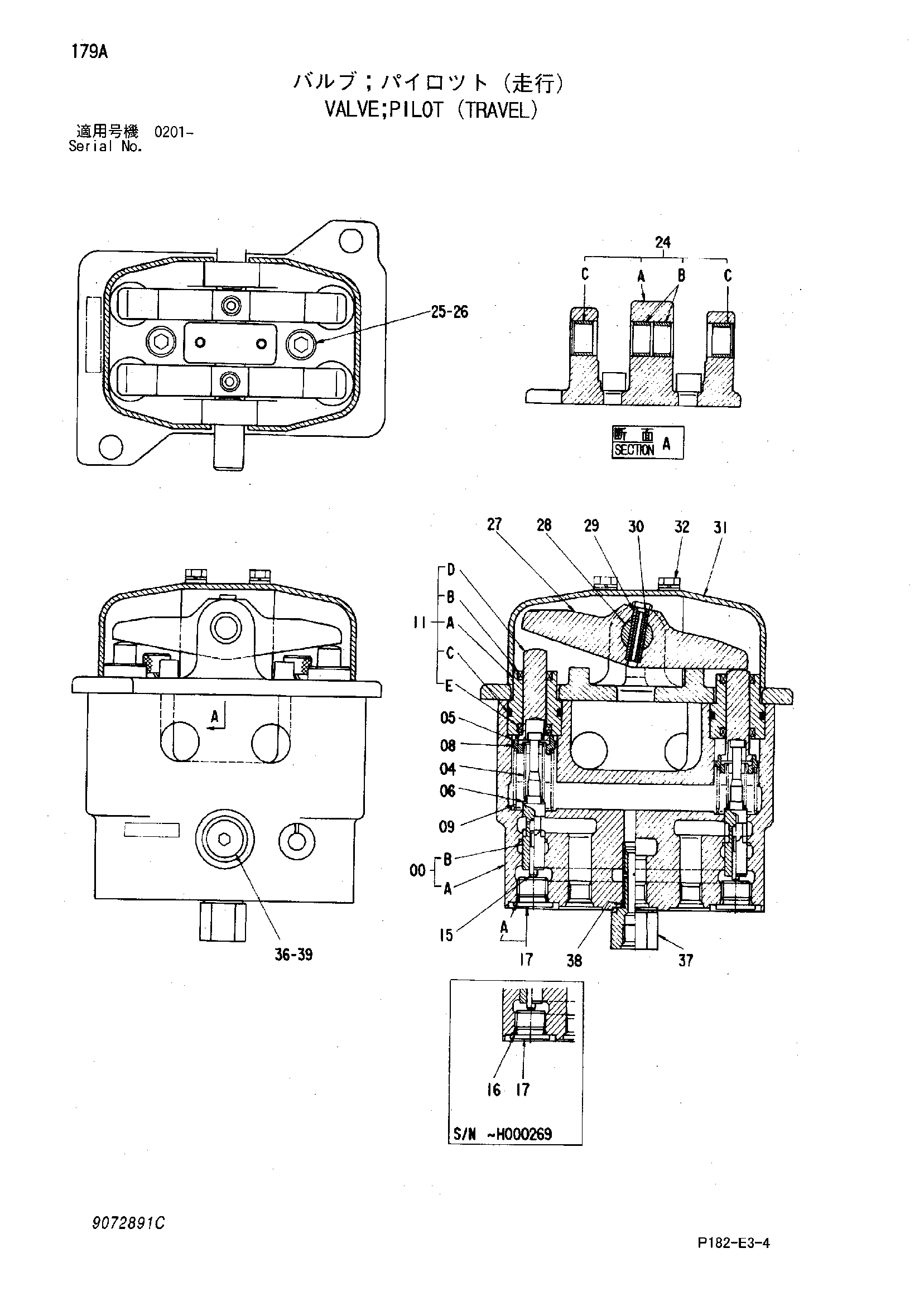

Заводская схема «Пилотный клапан хода» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9072891 | Пилотный клапан | 1 | |
| 00 | 7018766 замена: 7028501 | Корпус в сборе | 1 |
| 00 | 7028501 | Корпус в сборе | 1 |
| 04 | 4190088 | Пружина сжатия | 4 |
| 05 | 4177777 | Проставка | 4 |
| 06 | 4173208 | Регулировочная шайба | 40 |
| 08 | 4203412 | Направляющая пружины | 4 |
| 09 | 4203413 | Пружина сжатия | 4 |
| 11 | 9089355 | Пусхер в сборе | 4 |
| 11A | 3047596 | Втулка | 1 |
| 11B | 4240150 | Пылезащитное уплотнение | 1 |
| 11C | A810025 | Уплотнительное кольцо | 1 |
| 11D | 3037664 | Толкатель | 1 |
| 11E | 4240151 | Масляное уплотнение | 1 |
| 15 | 4184929 | Поршень | 4 |
| 16 | 962567 | Уплотнительное кольцо | 4 |
| 17 | 4185057 | Пробка | 4 |
| 17 | 9111583 | Пробка | 4 |
| 17A | 4278942 | Уплотнительное кольцо | 1 |
| 24 | 9085785 | Держатель | 1 |
| 24A | 2027534 | Держатель | 1 |
| 24B | 4238834 | Втулка | 2 |
| 24C | 4238834 | Втулка | 2 |
| 24C | 4274716 | Втулка | 2 |
| 25 | 4259780 | Болт с внутренним шестигранником | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | 3035803 | Кулачок | 2 |
| 28 | 4190983 | Палец | 2 |
| 29 | 4027427 | Пружинный штифт | 2 |
| 30 | 4213419 | Пружинный штифт | 2 |
| 31 | 2022964 | Крышка | 1 |
| 32 | 4181729 замена: J020612 | Болт | 2 |
| 32 | J020612 | Болт с шайбой | 2 |
| 36 | 964255 | Уплотнительное кольцо | 2 |
| 37 | 4181728 | Адаптер | 1 |
| 37 | 4305875 | Адаптер | 1 |
| 38 | 964255 | Уплотнительное кольцо | 1 |
| 39 | 4208977 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
