Гидроцилиндр ковша (правый) <погрузчик> — HITACHI EX1800

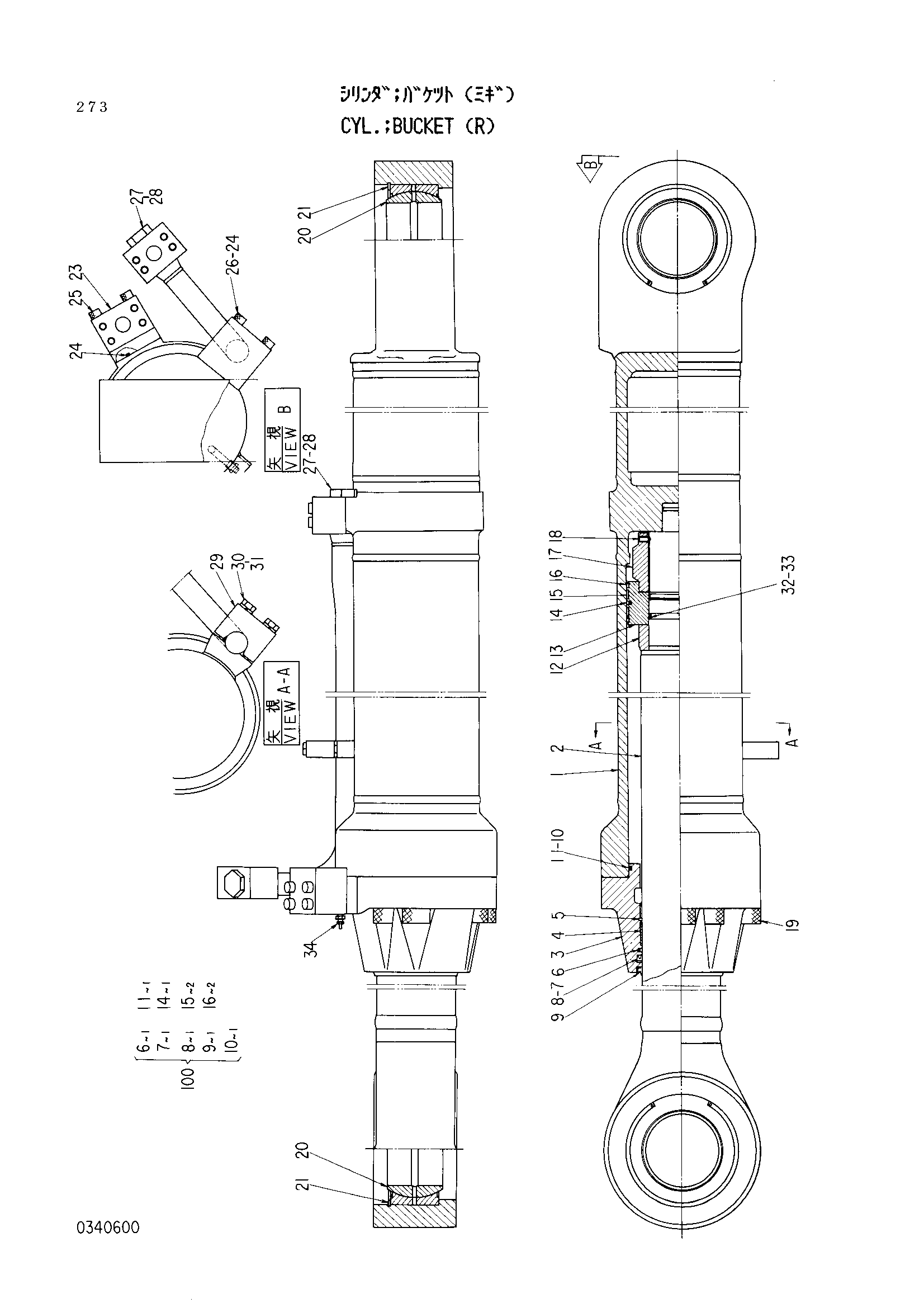

Заводская схема «Гидроцилиндр ковша (правый) <погрузчик>» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4179440 | Гидроцилиндр ковша (правый) | 1 | |
| 1 | 0340601 | Труба гидроцилиндра | 1 |
| 2 | 0336602 | Шток поршня | 1 |
| 3 | 0336603 | Головка гидроцилиндра | 1 |
| 4 | 0336604 | Втулка | 1 |
| 5 | 0161002 | Стопорное кольцо | 1 |
| 6 | 0336605 | Уплотнительное кольцо | 1 |
| 7 | 0257507 | U-образная манжета | 1 |
| 8 | 0257527 | Опорное кольцо | 1 |
| 9 | 0257509 | Грязесъёмное кольцо | 1 |
| 10 | 0317406 | Уплотнительное кольцо | 1 |
| 11 | 0242708 | Опорное кольцо | 1 |
| 12 | 0336606 | Амортизирующий подшипник | 1 |
| 13 | 0336607 | Поршень | 1 |
| 14 | 0242712 | Уплотнительное кольцо | 1 |
| 15 | 0317409 | Кольцо | 2 |
| 16 | 0242714 | Кольцо | 2 |
| 17 | 0336608 | Гайка | 1 |
| 18 | 4199819 | Установочный винт | 2 |
| 19 | 0257206 | Болт с внутренним шестигранником | 8 |
| 20 | 0257521 | Брг.спхерикал | 2 |
| 21 | 4094941 | Стопорное кольцо | 2 |
| 22 | 0340602 | Трубка | 1 |
| 23 | 0242720 | Соединение | 1 |
| 24 | 4123444 | Уплотнительное кольцо | 2 |
| 25 | 0242727 | Болт с внутренним шестигранником | 4 |
| 26 | 0191916 | Болт с внутренним шестигранником | 4 |
| 27 | 0191914 | Пробка | 2 |
| 28 | 0336419 | Уплотнительное кольцо | 2 |
| 29 | 0242729 | Держатель | 2 |
| 30 | 0259110 | Болт | 4 |
| 31 | 4069706 | Пружинная шайба | 4 |
| 32 | 4203611 | Уплотнительное кольцо | 1 |
| 33 | 0336610 | Опорное кольцо | 2 |
| 34 | 0237418 | Бреедер воздушный | 2 |
| 100 | 4221871 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
