Дренажные трубопроводы (1) — HITACHI EX1800

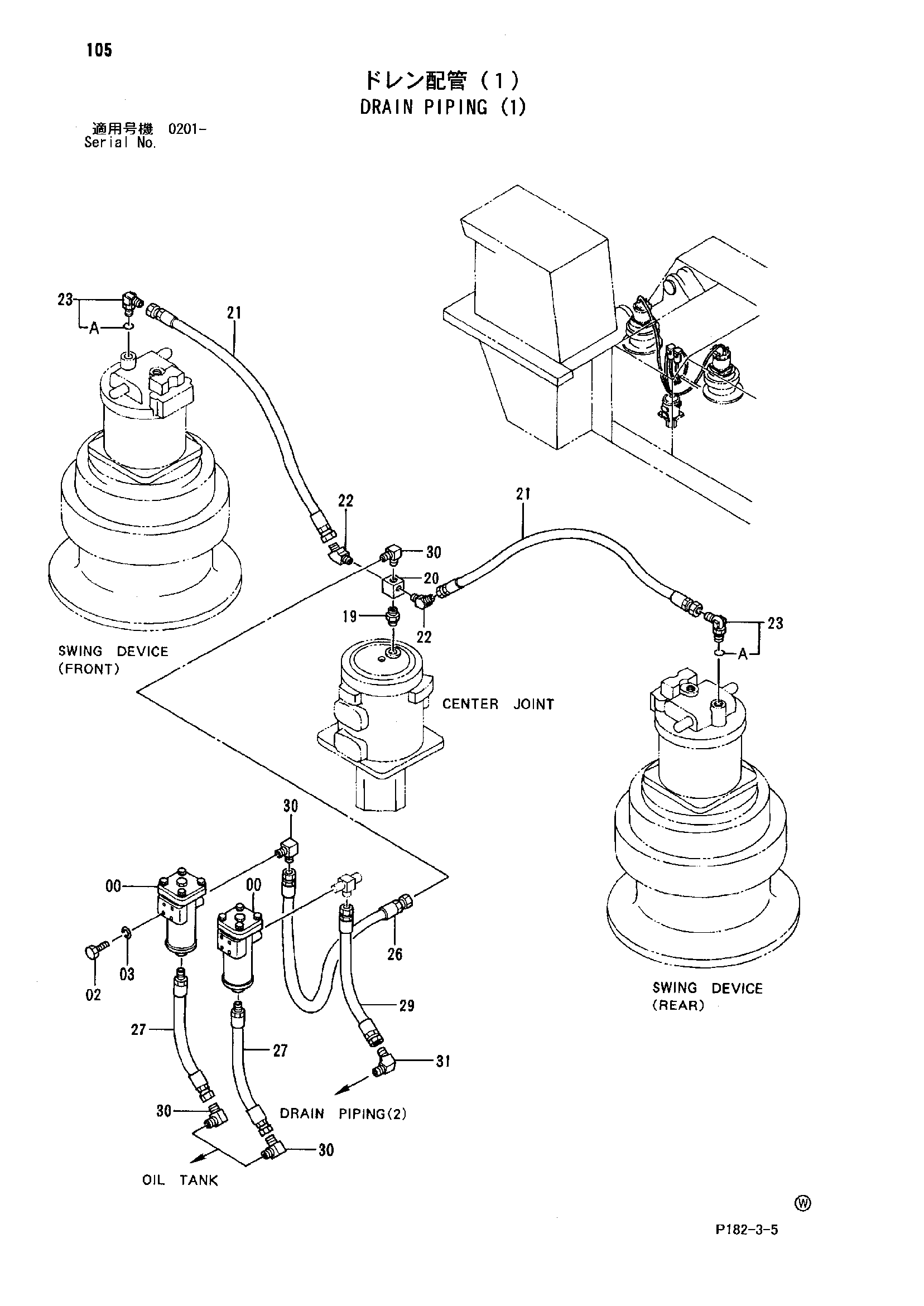

Заводская схема «Дренажные трубопроводы (1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072062 | Фильтр (дренажный) | 2 |
| 02 | J901022 | Болт | 8 |
| 03 | A590910 | Пружинная шайба | 8 |
| 19 | 4184837 | Адаптер | 1 |
| 20 | 4185211 | Блок | 1 |
| 21 | 4059070 | Шланг | 2 |
| 22 | 94-1504 | Угловой штуцер | 2 |
| 23 | 4173023 | Угловой штуцер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4095073 | Шланг | 1 |
| 27 | 4063584 | Шланг | 2 |
| 29 | 4153439 | Шланг | 1 |
| 30 | 94-1405 | Угловой штуцер | 4 |
| 31 | 94-1505 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
