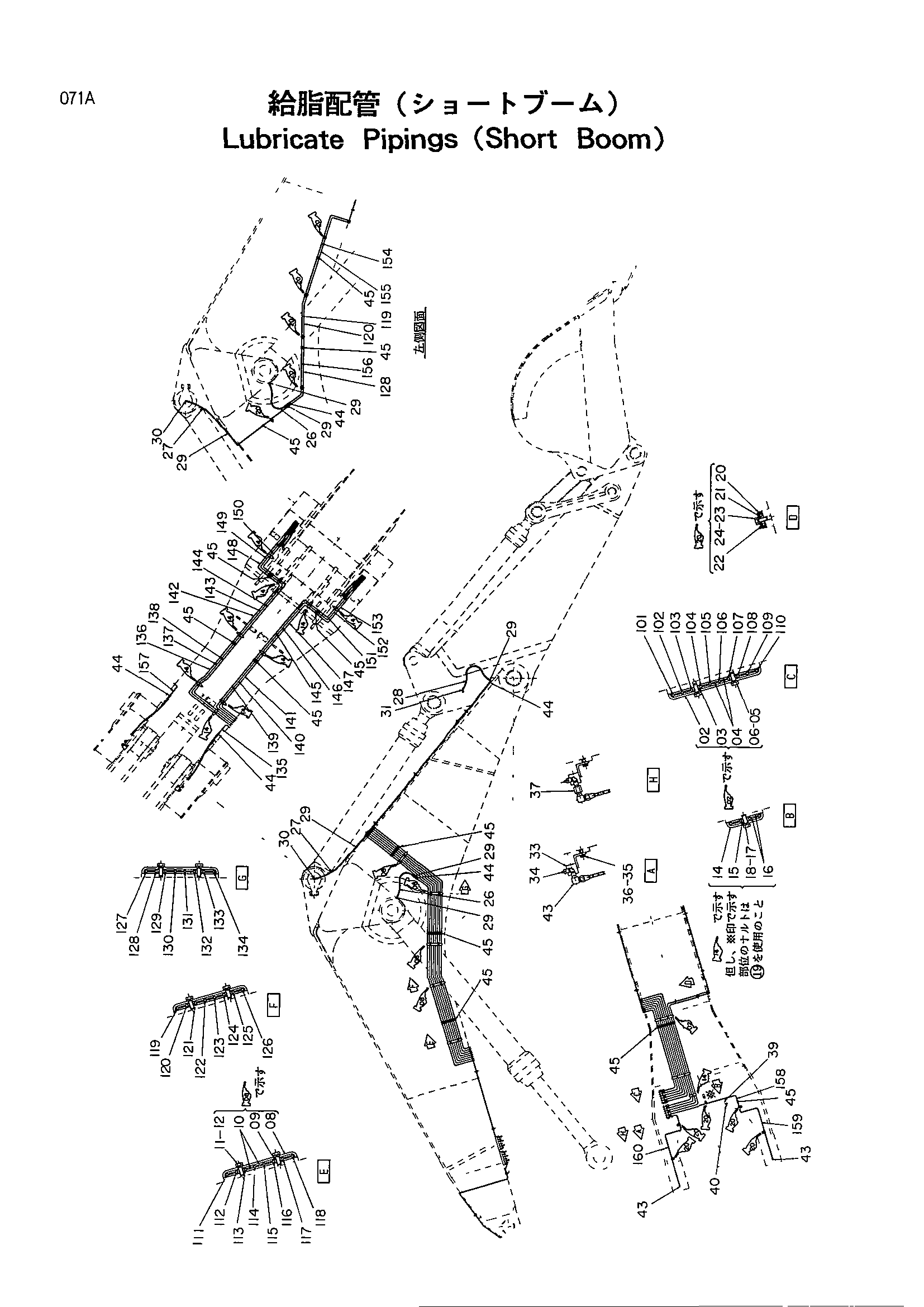

Смазка трубопроводы (укороченный стрела) — HITACHI EX1800

Заводская схема «Смазка трубопроводы (укороченный стрела)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4271440	Хомут	2
03	4271439	Проставка	4
04	4271443	Резиновая прокладка	4
05	J901235	Болт	4
06	A590912	Пружинная шайба	4
08	4271441	Хомут	5
09	4271439	Проставка	10
10	4271444	Резиновая прокладка	10
11	J901235	Болт	10
12	A590912	Пружинная шайба	10
14	4264320	Хомут	10
15	4271439	Проставка	10
16	4261214	Резиновая прокладка	20
17	J901235	Болт	9
18	A590912	Пружинная шайба	10
19	J901232	Болт	1
20	4264321	Хомут	11
21	4271439	Проставка	11
22	4261215	Резиновая прокладка	22
23	J901232	Болт	11
24	A590912	Пружинная шайба	11
26	4279696	Шланг	2
27	4287987	Шланг	2
28	4279698	Шланг	6
29	4147585	Адаптер	12
30	4147586	Угловой штуцер	2
31	4203738	Угловой штуцер	6
33	8040994	Блок	2
34	J75482	Пресс-маслёнка	12
35	J900818	Болт	6
36	A590908	Пружинная шайба	6
37	4015427	Адаптер	6
39	94-2023	Пробка	1
40	94-2025	Пробка	1
43	4147587	Угловой штуцер	14
44	4122125	Адаптер	10
45	4151901	Адаптер	51
100	9109715	Трубка в сборе	1
101	4292337	Трубка	1
102	4192338	Трубка	1
103	4292339	Трубка	1
104	4292340	Трубка	1
105	4292341	Трубка	1
106	4292342	Трубка	1
107	4279650	Трубка	1
108	4279651	Трубка	1
109	4279652	Трубка	1
110	4279653	Трубка	1
111	4279654	Трубка	1
112	4279655	Трубка	1
113	4279656	Трубка	1
114	4279657	Трубка	1
115	4279658	Трубка	1
116	4279659	Трубка	1
117	4279660	Трубка	1
118	4279661	Трубка	1
119	4292343	Трубка	2
120	4292344	Трубка	2
121	4292345	Трубка	1
122	4292346	Трубка	1
123	4292347	Трубка	1
124	4292348	Трубка	1
125	4292349	Трубка	1
126	4292350	Трубка	1
127	4292351	Трубка	1
128	4292352	Трубка	2
129	4292353	Трубка	1
130	4292354	Трубка	1
131	4292355	Трубка	1
132	4292356	Трубка	1
133	4292357	Трубка	1
134	4292358	Трубка	1
135	4292359	Трубка	1
136	4292360	Трубка	1
137	4292361	Трубка	1
138	4292362	Трубка	1
139	4292363	Трубка	1
140	4292364	Трубка	1
141	4292365	Трубка	1
142	4292366	Трубка	1
143	4292367	Трубка	1
144	4292368	Трубка	1
145	4292369	Трубка	1
146	4292370	Трубка	1
147	4292371	Трубка	1
148	4292372	Трубка	1
149	4292373	Трубка	1
150	4292374	Трубка	1
151	4292375	Трубка	1
152	4292376	Трубка	1
153	4292377	Трубка	1
154	4279687	Трубка	1
155	4279686	Трубка	1
156	4292378	Трубка	1
157	4292379	Трубка	1
158	4279689	Трубка	1
159	4292380	Трубка	1
160	4292381	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
