Пилотный трубопроводы (4-3) — HITACHI EX1800

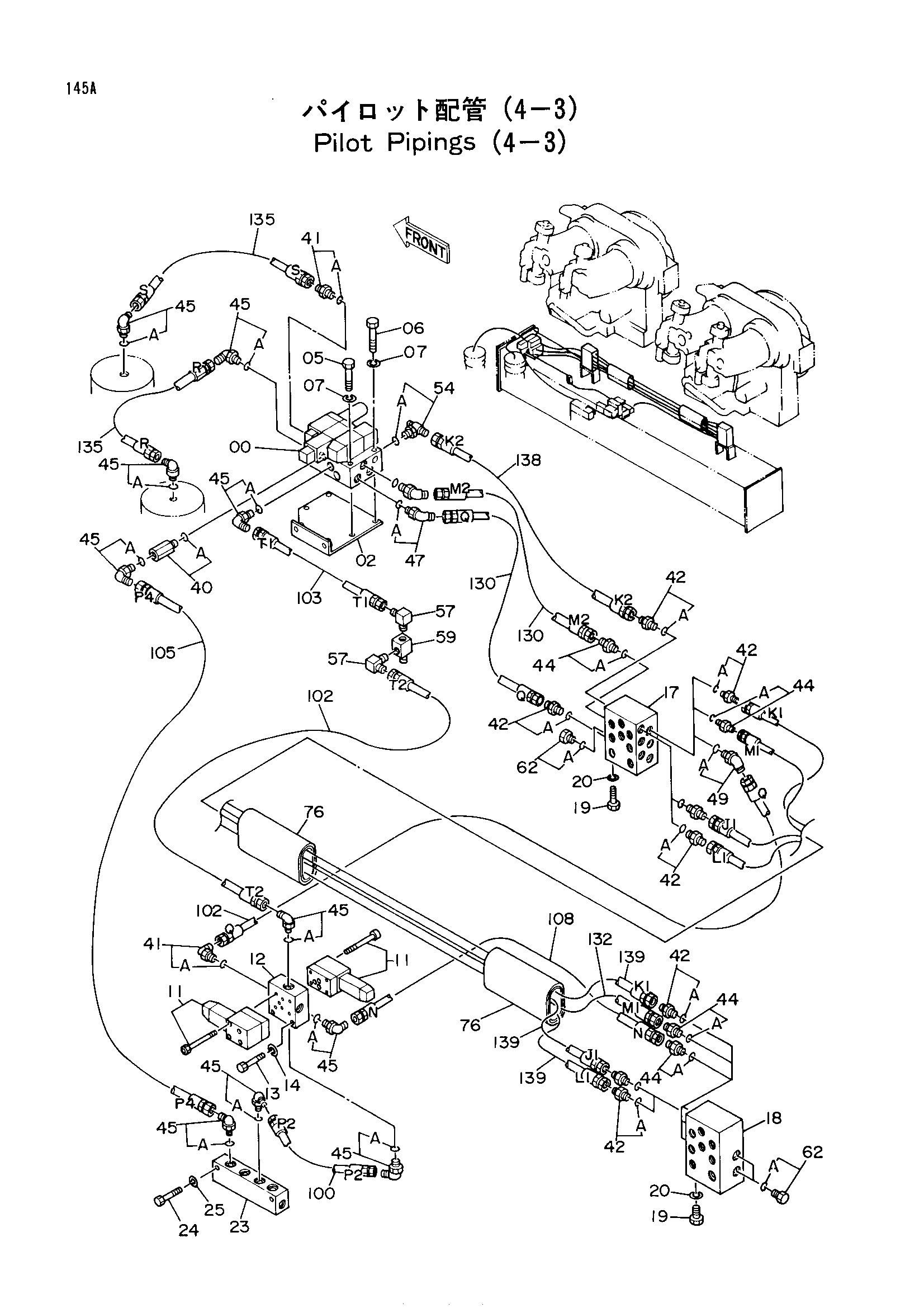

Заводская схема «Пилотный трубопроводы (4-3)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189646 замена: 4301775 | Клапан | 1 |
| 00 | 4301775 | Клапан | 1 |
| 02 | 8036871 замена: 8036232 | Кронштейн | 1 |
| 02 | 8036871 замена: 8044774 | Кронштейн | 1 |
| 02 | 8044774 | Кронштейн | 1 |
| 02 | 8044774 | Кронштейн | 1 |
| 05 | J901080 | Болт | 2 |
| 06 | J901085 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 4 |
| 11 | 4184231 | Электромагнитный клапан | 2 |
| 12 | 2022619 | Коллектор | 1 |
| 13 | J901055 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 17 | 2022618 замена: 2027967 | Коллектор | 1 |
| 17 | 2022618 замена: 4093624 | Коллектор | 1 |
| 17 | 2027967 | Коллектор | 1 |
| 18 | 3035164 замена: 3046670 | Коллектор | 1 |
| 18 | 3035164 замена: 4093624 | Коллектор | 1 |
| 18 | 3046670 | Коллектор | 1 |
| 19 | J901025 | Болт | 8 |
| 20 | A590910 | Пружинная шайба | 8 |
| 23 | 3035921 | Коллектор | 1 |
| 24 | J901055 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 40 | 4202565 | Адаптер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4042030 | Адаптер | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4042031 | Адаптер | 8 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4180350 | Адаптер | 5 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4112300 | Угловой штуцер | 10 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4108100 | Угловой штуцер | 2 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4173014 | Угловой штуцер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4187552 | Штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 94-1401 | Угловой штуцер | 2 |
| 59 | 4119004 замена: 4303781 | Тройник | 1 |
| 59 | 4303781 | Тройник | 1 |
| 62 | 4093624 | Пробка | 3 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 76 | 4155962 | Резиновая прокладка | 2 |
| 100 | 4061873 | Шланг | 1 |
| 102 | 4062815 | Шланг | 2 |
| 103 | 4022544 | Шланг | 1 |
| 105 | 4055174 | Шланг | 1 |
| 108 | 4022542 | Шланг | 1 |
| 130 | 4067528 | Шланг | 2 |
| 132 | 4158081 | Шланг | 1 |
| 135 | 4184883 | Шланг | 2 |
| 138 | 4055214 | Шланг | 1 |
| 139 | 4151419 | Шланг | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
