Электрооборудование(2-2) — HITACHI EX1800

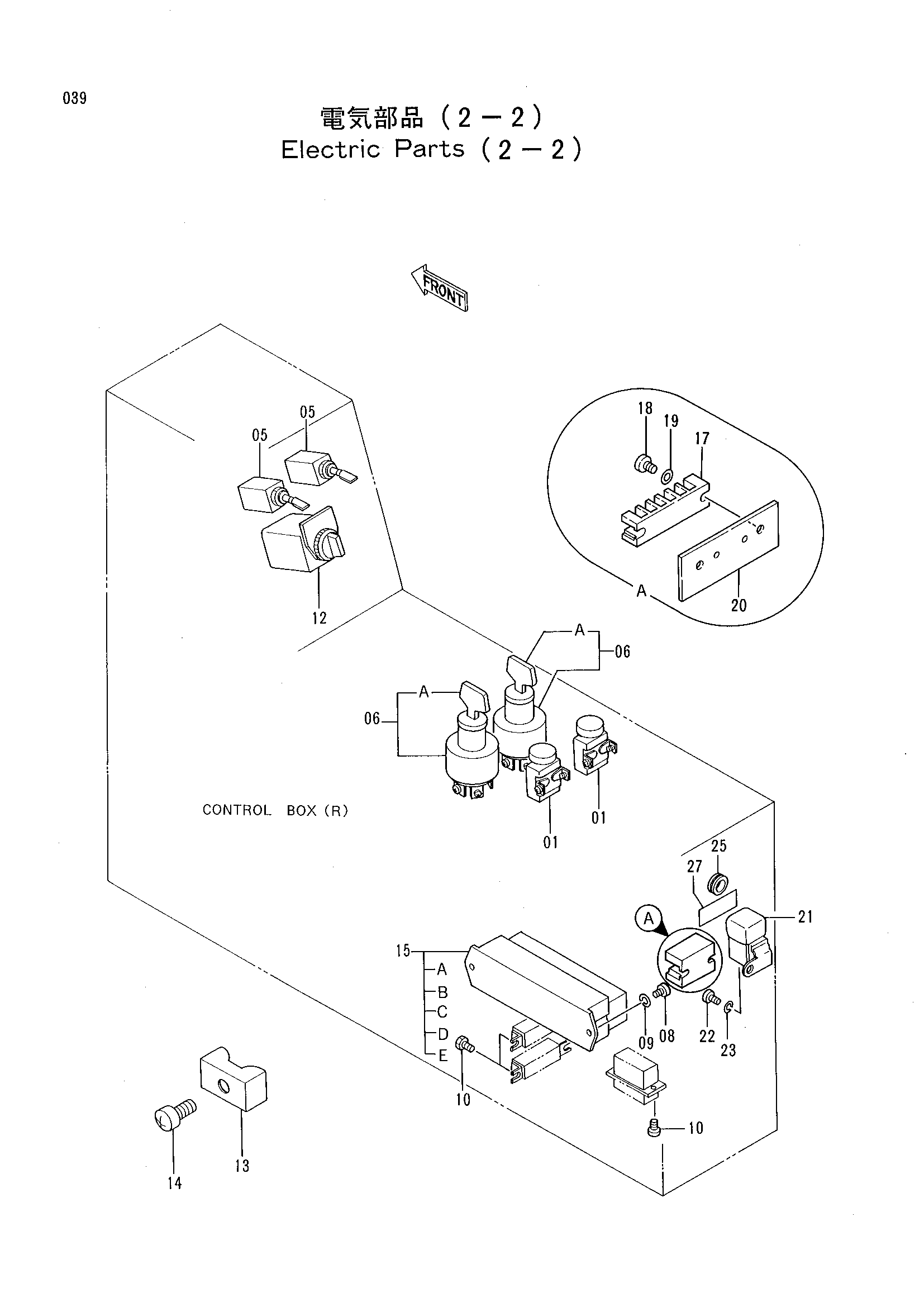

Заводская схема «Электрооборудование(2-2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4086690 | Комплект | 2 |
| 05 | 4253412 | Выключатель тумблер | 2 |
| 06 | 4250350 | Замок зажигания | 2 |
| 06A | 4187757 | Шпонка | 1 |
| 08 | M430620 | Винт | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 10 | M430410 | Винт | 6 |
| 12 | 4261585 | Выключатель | 1 |
| 13 | 4196829 | Направляющая лента | 14 |
| 14 | M430610 | Винт | 14 |
| 15 | 4293793 | Жгут проводов | 1 |
| 15A | 4195593 | Предохранитель(5A) | 2 |
| 15B | 4195594 | Предохранитель(10A) | 3 |
| 15C | 4195595 | Предохранитель(15A) | 4 |
| 15D | 4195596 | Предохранитель(20A) | 2 |
| 15E | 4195597 | Предохранитель(30A) | 4 |
| 17 | 4294075 | Клемма | 1 |
| 18 | M430410 | Винт | 2 |
| 19 | A590904 | Пружинная шайба | 2 |
| 20 | 4303096 | Клемма | 1 |
| 21 | 4286176 | Короб предохранитель | 1 |
| 22 | M430510 | Винт | 1 |
| 23 | A590905 | Пружинная шайба | 1 |
| 25 | 4133363 | Резиновая втулка | 1 |
| 27 | 4303254 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
