Провод жгут проводов(1) — HITACHI EX1800

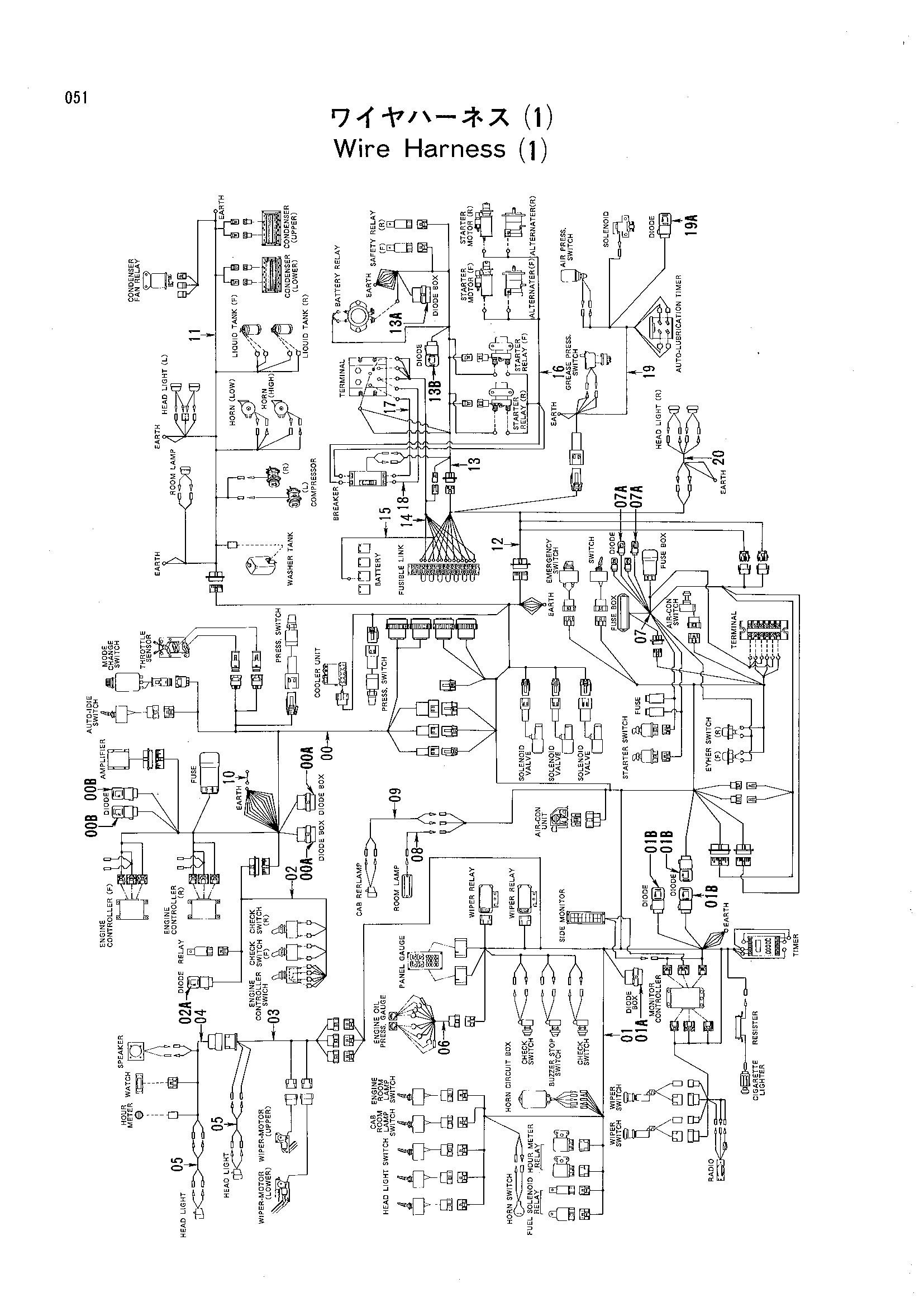

Заводская схема «Провод жгут проводов(1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4291504 | Жгут проводов | 1 |
| 00A | 4303653 | Диод | 2 |
| 00B | 4288670 | Диод | 2 |
| 01 | 4291505 | Жгут проводов | 1 |
| 01A | 4303653 | Диод | 1 |
| 01B | 4288670 | Диод | 3 |
| 02 | 4291495 | Жгут проводов | 1 |
| 02A | 4288670 | Диод | 3 |
| 03 | 4291496 | Жгут проводов | 1 |
| 04 | 4291497 | Жгут проводов | 1 |
| 05 | 4291512 | Жгут проводов | 2 |
| 06 | 4291499 | Жгут проводов | 1 |
| 07 | 4293793 | Жгут проводов | 1 |
| 07A | 4288670 | Диод | 4 |
| 08 | 4291508 | Жгут проводов | 1 |
| 09 | 4291509 | Жгут проводов | 1 |
| 10 | 4291528 | Жгут проводов | 1 |
| 11 | 4291498 | Жгут проводов | 1 |
| 12 | 4291500 | Жгут проводов | 1 |
| 13 | 4291502 | Жгут проводов | 1 |
| 13A | 4303653 | Диод | 1 |
| 13B | 4288670 | Диод | 1 |
| 14 | 4291506 | Жгут проводов | 1 |
| 15 | 4291513 | Жгут проводов | 1 |
| 16 | 4291514 | Жгут проводов | 1 |
| 17 | 4291525 | Жгут проводов | 1 |
| 18 | 4291526 | Жгут проводов | 1 |
| 19 | 4291501 | Жгут проводов | 1 |
| 19A | 4288670 | Диод | 1 |
| 20 | 4291507 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
