Трансмиссия (насос) — HITACHI EX1800

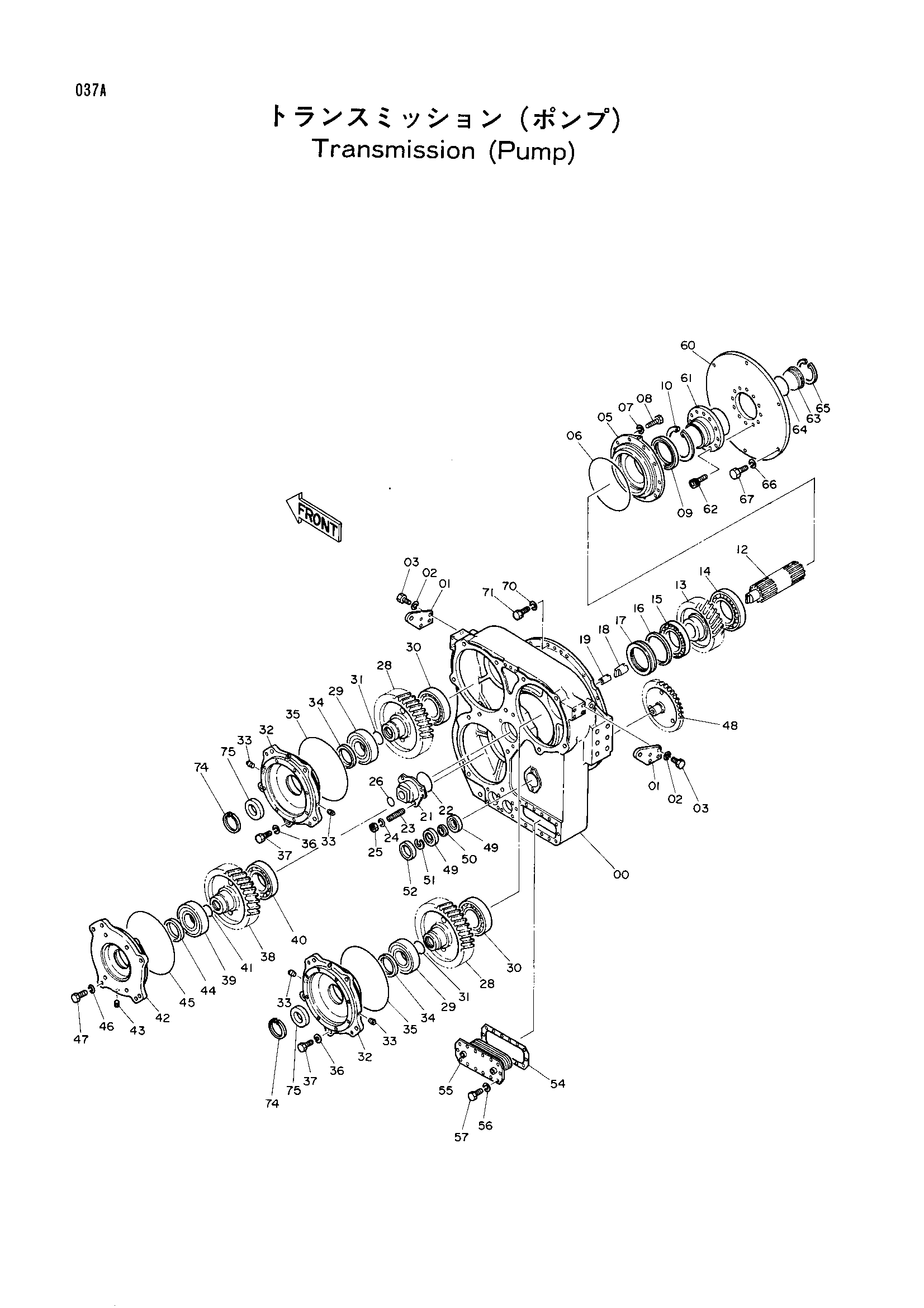

Заводская схема «Трансмиссия (насос)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9075939 | Трансмиссия (насос) | 2 | |
| 00 | 0000459 | Корпус трансмиссия | 1 |
| 01 | 4178962 | Кронштейн | 2 |
| 02 | A590912 | Пружинная шайба | 8 |
| 03 | J901230 | Болт | 8 |
| 05 | 2023356 | Картридж | 1 |
| 06 | 4197729 | Уплотнительное кольцо | 1 |
| 07 | A590912 | Пружинная шайба | 10 |
| 08 | J901240 | Болт | 10 |
| 09 | 4083852 | Масляное уплотнение | 1 |
| 10 | 4083426 | Стопорное кольцо | 1 |
| 12 | 3036554 замена: 3051044 | Вал | 1 |
| 12 | 3051044 | Вал | 1 |
| 13 | 2023357 | Шестерня | 1 |
| 14 | 4190269 замена: 4297166 | Роликовый подшипник | 1 |
| 14 | 4297166 | Роликовый подшипник | 1 |
| 15 | 4193880 замена: 4297163 | Роликовый подшипник | 1 |
| 15 | 4297163 | Роликовый подшипник | 1 |
| 16 | 4175076 замена: 4297262 | Проставка | 1 |
| 16 | 4175076 замена: 4297266 | Проставка | 1 |
| 16 | 4297262 замена: 4319769 | Проставка | 1 |
| 16 | 4319769 | Проставка | 1 |
| 17 | 4182486 замена: 4297262 | Тарельчатая пружина | 1 |
| 17 | 4182486 замена: 4297266 | Тарельчатая пружина | 1 |
| 17 | 4297266 | Тарельчатая пружина | 1 |
| 18 | 4175077 | Муфта | 1 |
| 19 | 4083752 | Муфта | 1 |
| 21 | 1009233 | Крышка | 1 |
| 22 | 4197728 | Уплотнительное кольцо | 1 |
| 23 | M711228 | Болт шпилька | 3 |
| 24 | A590912 | Пружинная шайба | 3 |
| 25 | J950012 | Гайка | 3 |
| 26 | 4197732 | Уплотнительное кольцо | 1 |
| 28 | 2031881 замена: 2035515 | Шестерня | 2 |
| 28 | 2035515 | Шестерня | 2 |
| 28 | 3032608 замена: 2031881 | Шестерня | 2 |
| 29 | 4174575 | Подшипник. спх.рол. | 2 |
| 30 | 4096555 | Шариковый подшипник | 2 |
| 31 | 4196265 | Уплотнительное кольцо | 2 |
| 32 | 2021462 замена: 2031883 | Картридж | 2 |
| 32 | 2021462 замена: 991732 | Картридж | 2 |
| 32 | 2031883 | Картридж | 2 |
| 33 | 94-2022 | Пробка | 4 |
| 34 | 4197726 | Масляное уплотнение | 2 |
| 35 | 4197731 | Уплотнительное кольцо | 2 |
| 36 | A590920 | Пружинная шайба | 10 |
| 37 | J912060 | Болт | 10 |
| 38 | 2035514 | Шестерня | 1 |
| 38 | 3032906 замена: 2035514 | Шестерня | 1 |
| 39 | 4174575 | Подшипник. спх.рол. | 1 |
| 40 | 4096555 | Шариковый подшипник | 1 |
| 41 | 4197702 | Уплотнительное кольцо | 1 |
| 42 | 2021463 | Картридж | 1 |
| 43 | 94-2022 | Пробка | 2 |
| 44 | 4197726 | Масляное уплотнение | 1 |
| 45 | 4197730 | Уплотнительное кольцо | 1 |
| 46 | A590920 | Пружинная шайба | 4 |
| 47 | J912060 | Болт | 4 |
| 48 | 3037244 | Шестерня | 1 |
| 49 | 4002151 | Шариковый подшипник | 2 |
| 50 | 4185391 | Проставка | 1 |
| 51 | 962002 | Стопорное кольцо | 1 |
| 52 | 4178965 замена: 4276453 | Проставка | 1 |
| 52 | 4276453 | Проставка | 1 |
| 54 | 4181649 | Прокладка | 1 |
| 55 | 4194401 | Масляный радиатор | 1 |
| 56 | A590910 | Пружинная шайба | 14 |
| 57 | J901025 | Болт | 14 |
| 60 | 3036553 | Пластина | 1 |
| 61 | 2023358 | HUB | 1 |
| 62 | M341845 | Болт с внутренним шестигранником | 12 |
| 63 | 4194377 замена: 4259356 | Пластина концевой | 1 |
| 63 | 4259356 | Пластина концевой | 1 |
| 64 | 4153547 | Уплотнительное кольцо | 1 |
| 65 | 991732 | Стопорное кольцо | 1 |
| 66 | A590916 | Пружинная шайба | 6 |
| 67 | 19H1356 | Болт | 6 |
| 70 | J21384 | Пружинная шайба | 14 |
| 71 | 4178020 замена: 4280338 | Болт | 14 |
| 71 | 4280338 | Болт | 14 |
| 74 | 991732 | Стопорное кольцо | 2 |
| 75 | 4197726 | Масляное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
