Гидроцилиндр рукояти (рукоять 3.6M)<экскаватор> — HITACHI EX1800

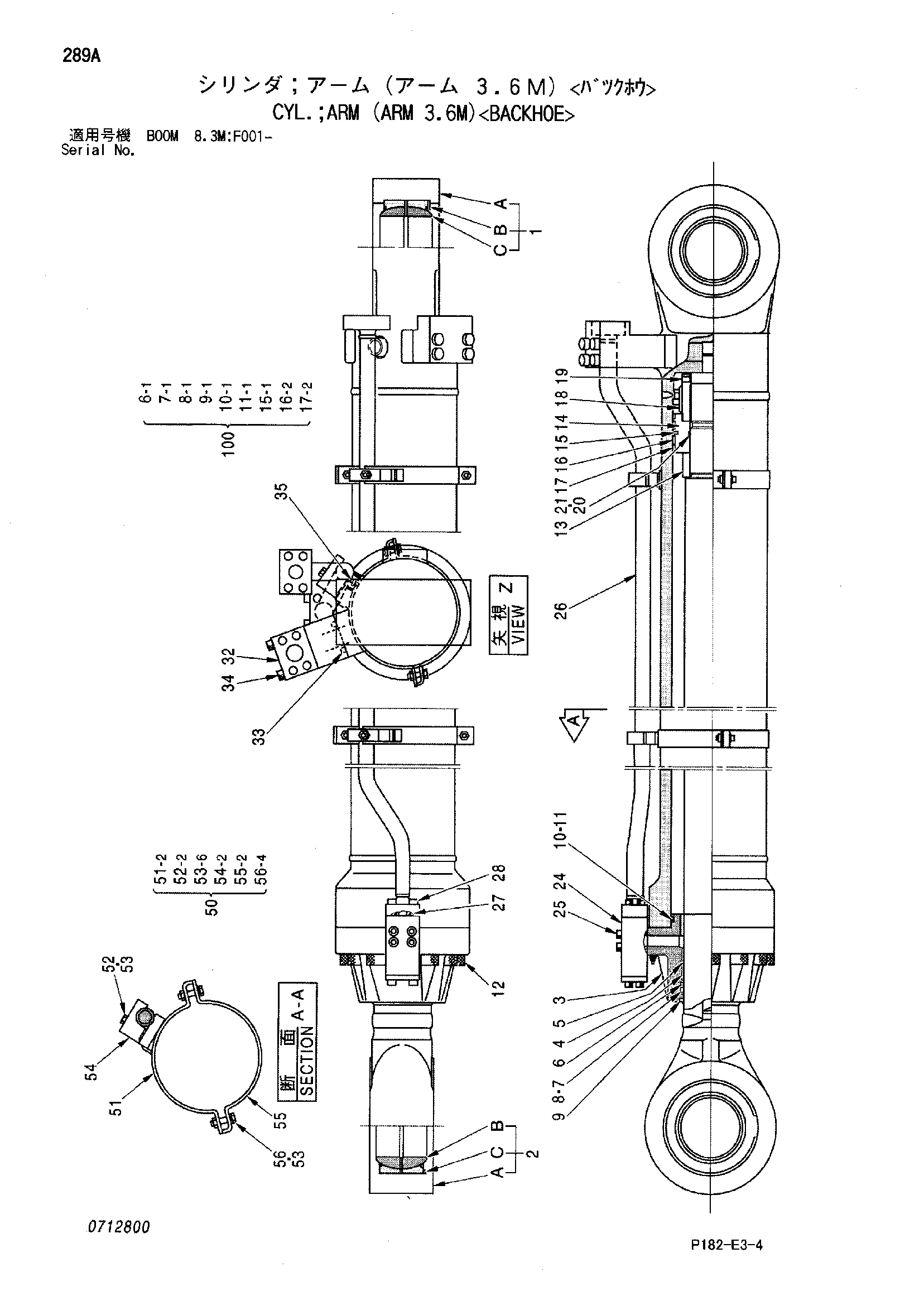

Заводская схема «Гидроцилиндр рукояти (рукоять 3.6M)<экскаватор>» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4364958 | Гидроцилиндр рукояти | 1 | |
| 1 | 0712806 | Труба гидроцилиндра | 1 |
| 1A | 0712801 | Тубу гидроцилиндр. | 1 |
| 1B | 0336306 | Подшипник. спхерикал | 1 |
| 1C | 0336307 | Стопорное кольцо | 1 |
| 2 | 0712807 | Шток поршня | 1 |
| 2A | 0712802 | Шток поршня | 1 |
| 2B | 0336306 | Подшипник. спхерикал | 1 |
| 2C | 0336307 | Стопорное кольцо | 1 |
| 3 | 0712803 | Кйл.хеад | 1 |
| 4 | 0336604 | Втулка | 1 |
| 5 | 0161002 | Стопорное кольцо | 1 |
| 6 | 0336605 | Уплотнительное кольцо | 1 |
| 7 | 0257507 | U-образная манжета | 1 |
| 8 | 0257527 | Опорное кольцо | 1 |
| 9 | 0257509 | Грязесъёмное кольцо | 1 |
| 10 | A811240 | Уплотнительное кольцо | 1 |
| 11 | 0411111 | Опорное кольцо | 1 |
| 12 | 0257511 | Болт с внутренним шестигранником | 10 |
| 13 | 0339705 | Амортизирующий подшипник | 1 |
| 14 | 0339706 | Поршень | 1 |
| 15 | 4199560 | Уплотнительное кольцо | 1 |
| 16 | 0339707 | Кольцо | 2 |
| 17 | 4199809 | Кольцо | 2 |
| 18 | 0339708 | Гайка | 1 |
| 19 | 0339709 | Установочный винт | 1 |
| 20 | 0339710 | Уплотнительное кольцо | 1 |
| 21 | 0339711 | Опорное кольцо | 2 |
| 24 | 0411103 | Клапан замедленного возврата | 1 |
| 25 | M341600 | Болт с внутренним шестигранником | 4 |
| 26 | 0712805 | Трубка | 1 |
| 27 | 4123444 | Уплотнительное кольцо | 1 |
| 28 | 4104495 | Болт с внутренним шестигранником | 4 |
| 32 | 0339714 | Соединение | 1 |
| 33 | 0317224 | Уплотнительное кольцо | 1 |
| 34 | 0339715 | Болт с внутренним шестигранником | 4 |
| 35 | 0643016 | Воздушный клапан | 2 |
| 51 | 0379917 | Хомут трубки | 2 |
| 52 | 0379918 | Болт | 2 |
| 53 | A590914 | Пружинная шайба | 6 |
| 54 | 0411107 | Лента | 2 |
| 55 | 0456003 | Лента | 2 |
| 56 | 0379919 | Болт | 4 |
| 100 | 4325945 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
