Гидроцилиндр ковша (левый) <экскаватор> — HITACHI EX1800

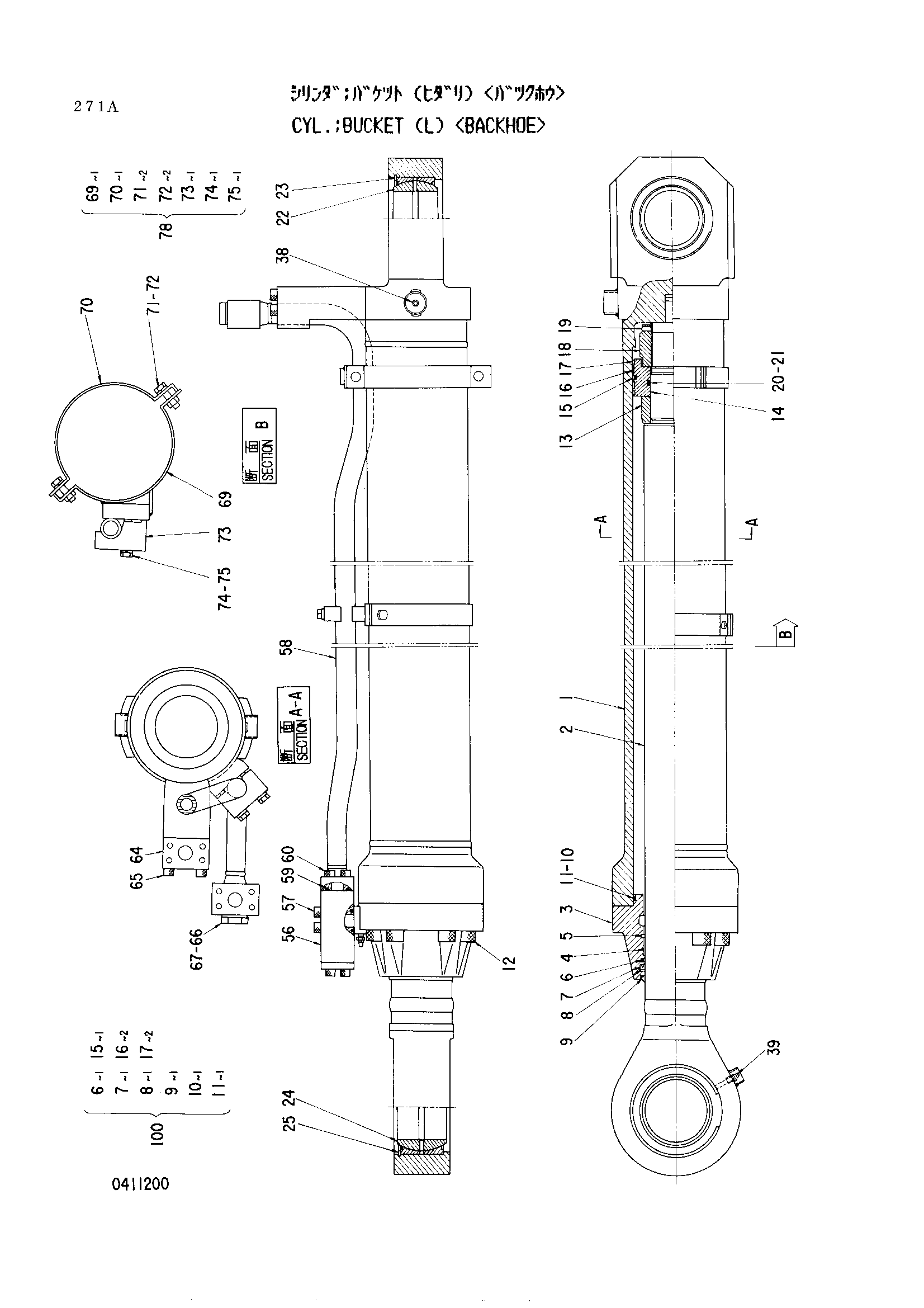

Заводская схема «Гидроцилиндр ковша (левый) <экскаватор>» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4286427 | Гидроцилиндр ковша (левый) | 1 | |
| 1-39 | 4287111 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 4287109 | Труба гидроцилиндра | 1 |
| 2 | 0340102 | Шток поршня | 1 |
| 3 | 0340103 | Головка гидроцилиндра | 1 |
| 4 | 0340104 | Втулка | 1 |
| 5 | 0160706 | Стопорное кольцо | 1 |
| 6 | 0411202 | Уплотнительное кольцо | 1 |
| 7 | 4070027 | U-образная манжета | 1 |
| 8 | 0242706 | Опорное кольцо | 1 |
| 9 | 0242707 | Грязесъёмное кольцо | 1 |
| 10 | 4123509 | Уплотнительное кольцо | 1 |
| 11 | 0257007 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 8 |
| 13 | 0340106 | Амортизирующий подшипник | 1 |
| 14 | 0340107 | Поршень | 1 |
| 15 | 0257010 | Уплотнительное кольцо | 1 |
| 16 | 0340108 | Кольцо | 2 |
| 17 | 4199817 | Кольцо | 2 |
| 18 | 0340109 | Гайка | 1 |
| 19 | 4199819 | Установочный винт | 1 |
| 20 | 0340110 | Уплотнительное кольцо | 1 |
| 21 | 0239804 | Опорное кольцо | 2 |
| 22 | 0257017 | Подшипник. спхерикал | 1 |
| 23 | 4036055 | Стопорное кольцо | 1 |
| 24 | 0242317 | Подшипник. спхерикал | 1 |
| 25 | 0242318 | Стопорное кольцо | 1 |
| 38 | 0237418 | Бреедер воздушный | 2 |
| 39 | J75481 | Штуцер | 1 |
| 56 | 0339712 | Клапан замедленного возврата | 1 |
| 57 | M341600 | Болт с внутренним шестигранником | 4 |
| 58 | 0340201 | Трубка | 1 |
| 59 | 4123444 | Уплотнительное кольцо | 2 |
| 60 | 4104495 | Болт с внутренним шестигранником | 4 |
| 64 | 0340112 | Соединение | 1 |
| 65 | 0340113 | Болт с внутренним шестигранником | 4 |
| 66 | 0191914 | Пробка | 1 |
| 67 | 0336419 | Уплотнительное кольцо | 1 |
| 68 | 4289452 | Лента в сборе | 2 |
| 69 | 0411203 | Лента | 2 |
| 70 | 0411204 | Лента | 2 |
| 71 | 0410604 | Болт | 4 |
| 72 | 0236914 | Васер пружина | 4 |
| 73 | 0410606 | Держатель | 2 |
| 74 | 0410607 | Болт | 2 |
| 75 | 0236914 | Пружинная шайба | 2 |
| 100 | 4301078 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
