Лестница (2/2) — HITACHI EX1800

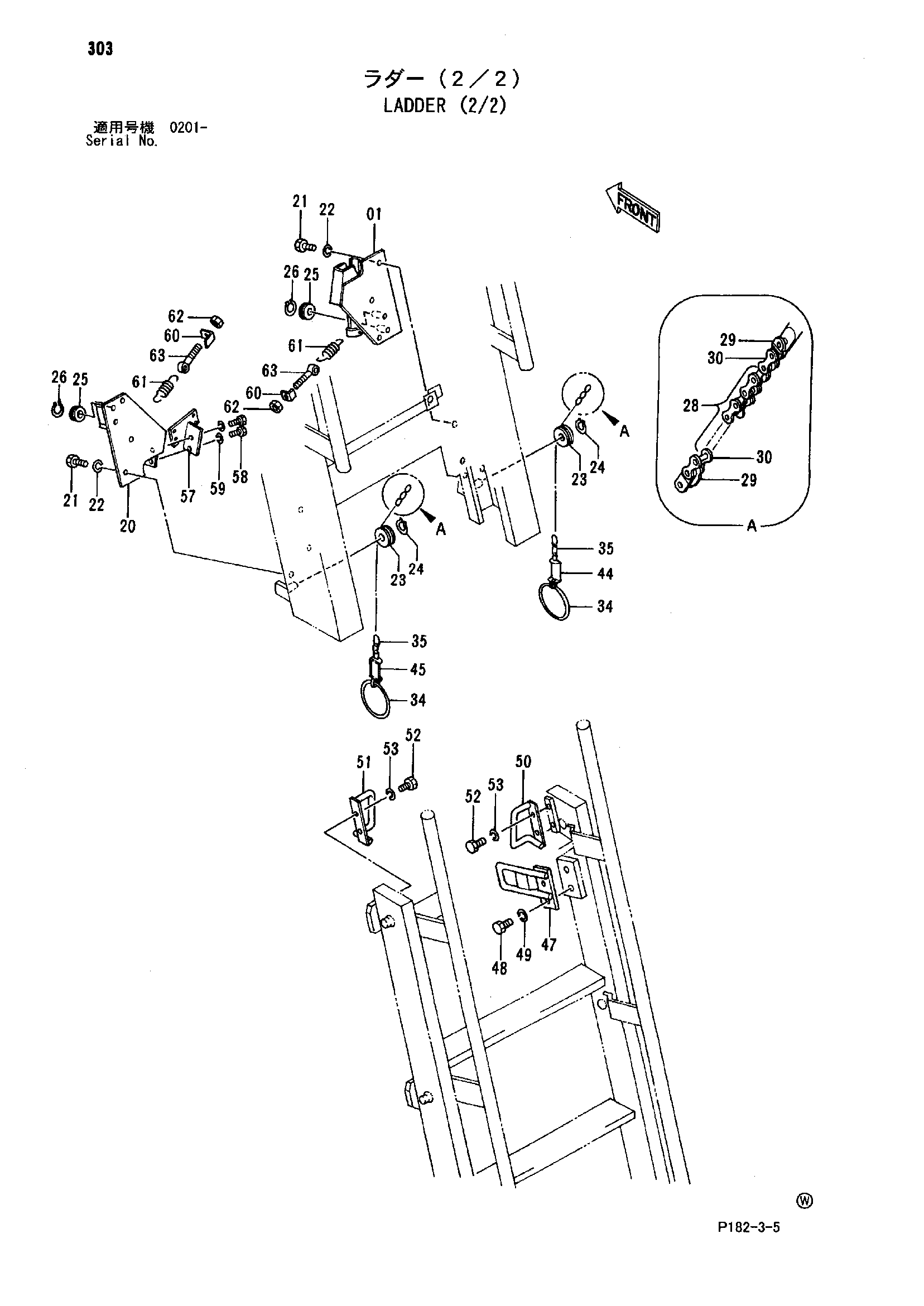

Заводская схема «Лестница (2/2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4199248 замена: 4338364 | Лестница в сборе (2/2) | 1 | |
| 4338364 | Лестница в сборе (2/2) | 1 | |
| 01 | 4214572 | Пластина блокировка (правый) | 1 |
| 20 | 4214571 | Пластина блокировка (левый) | 1 |
| 21 | J901230 | Болт | 6 |
| 22 | A590912 | Пружинная шайба | 6 |
| 23 | 4209065 | Направляющая каната | 2 |
| 24 | 991336 | Стопорное кольцо | 2 |
| 25 | 4209063 | Спрокет | 4 |
| 26 | 991336 | Стопорное кольцо | 4 |
| 28 | 4214573 | Цепь | 2 |
| 29 | 4214574 | Тяга | 4 |
| 30 | 4214575 | Тяга | 4 |
| 34 | 4209054 | Кольцо | 2 |
| 35 | 4214577 замена: 4335031 | Цепь | 2 |
| 35 | 4335031 | Цепь | 2 |
| 44 | 4209067 | Информационная табличка | 1 |
| 45 | 4209066 | Информационная табличка | 1 |
| 47 | 4209046 | Ответная планка | 2 |
| 48 | J901230 | Болт | 4 |
| 49 | A590912 | Пружинная шайба | 4 |
| 50 | 4209076 | Рукоятка R | 1 |
| 51 | 4209077 | Рукоятка L | 1 |
| 52 | J901020 | Болт | 4 |
| 53 | A590910 | Пружинная шайба | 4 |
| 57 | 4301682 | Седло винта | 1 |
| 58 | J900612 | Болт | 2 |
| 59 | A590906 | Пружинная шайба | 2 |
| 60 | 4214580 | Кронштейн | 2 |
| 61 | 4214581 | Пружина | 2 |
| 62 | M500807 | Гайка | 4 |
| 63 | 4214594 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
