Кабина группа — HITACHI EX1800

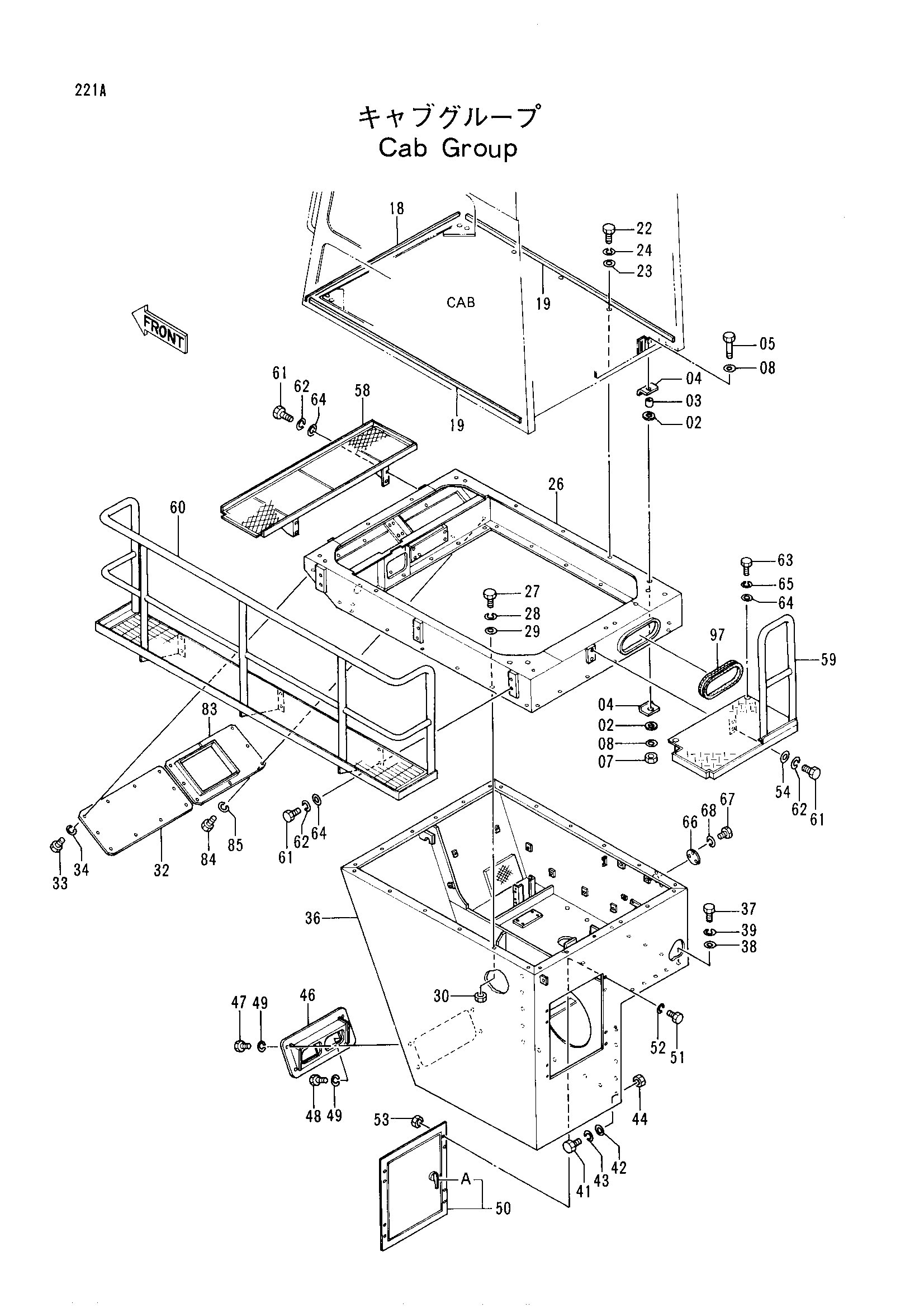

Заводская схема «Кабина группа» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4186203 | Резиновая подушка | 16 |
| 03 | 4198636 | Проставка | 8 |
| 04 | 4187140 | Ограничитель | 16 |
| 05 | J931800 | Болт | 8 |
| 07 | M660018 | U-образная гайка | 8 |
| 08 | A590118 | Шайба | 16 |
| 18 | 4186256 | Резиновая прокладка | 2 |
| 19 | 4186257 | Резиновая прокладка | 2 |
| 22 | J901230 | Болт | 9 |
| 23 | A590112 | Плоская шайба | 9 |
| 24 | A590912 | Пружинная шайба | 9 |
| 26 | 5001826 | Платформа | 1 |
| 27 | J901240 | Болт | 24 |
| 28 | A590912 | Пружинная шайба | 24 |
| 29 | 4086891 | Шайба | 48 |
| 30 | J950012 | Гайка | 24 |
| 32 | 4186013 | Крышка | 1 |
| 33 | J901025 | Болт | 10 |
| 34 | A590910 | Пружинная шайба | 10 |
| 36 | 5001828 | Платформа | 1 |
| 37 | J901635 | Болт | 18 |
| 38 | 4087197 | Шайба | 18 |
| 39 | A590916 | Пружинная шайба | 18 |
| 41 | J901645 | Болт | 15 |
| 42 | 4087197 | Шайба | 30 |
| 43 | A590916 | Пружинная шайба | 15 |
| 44 | J950016 | Гайка | 15 |
| 46 | 7016686 | Защитный кожух | 1 |
| 47 | J901025 | Болт | 3 |
| 48 | J901045 | Болт | 1 |
| 49 | A590910 | Пружинная шайба | 4 |
| 50 | 7016685 | Дверь | 1 |
| 50A | 4087910 | Рукоятка | 1 |
| 51 | J901025 | Болт | 8 |
| 52 | A590910 | Пружинная шайба | 8 |
| 53 | J950010 | Гайка | 8 |
| 54 | 4114404 | Шайба | 14 |
| 58 | 7018956 | Ступень | 1 |
| 59 | 7018957 | Ступень | 1 |
| 60 | 6008863 замена: 6012222 | Ступень | 1 |
| 60 | 6012222 | Ступень | 1 |
| 61 | J901425 | Болт | 14 |
| 62 | A590914 | Пружинная шайба | 14 |
| 63 | J901025 | Болт | 2 |
| 64 | A590110 | Плоская шайба | 2 |
| 65 | A590910 | Пружинная шайба | 2 |
| 66 | 4111859 | Крышка | 1 |
| 67 | J900814 | Болт | 3 |
| 68 | A590908 | Пружинная шайба | 3 |
| 83 | 4187155 замена: 8055748 | Крышка | 1 |
| 83 | 8055748 | Крышка | 1 |
| 84 | J901025 | Болт | 8 |
| 85 | A590910 | Пружинная шайба | 8 |
| 97 | 4190595 | Резиновая прокладка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
