Воздушный трубопроводы (1) — HITACHI EX1800

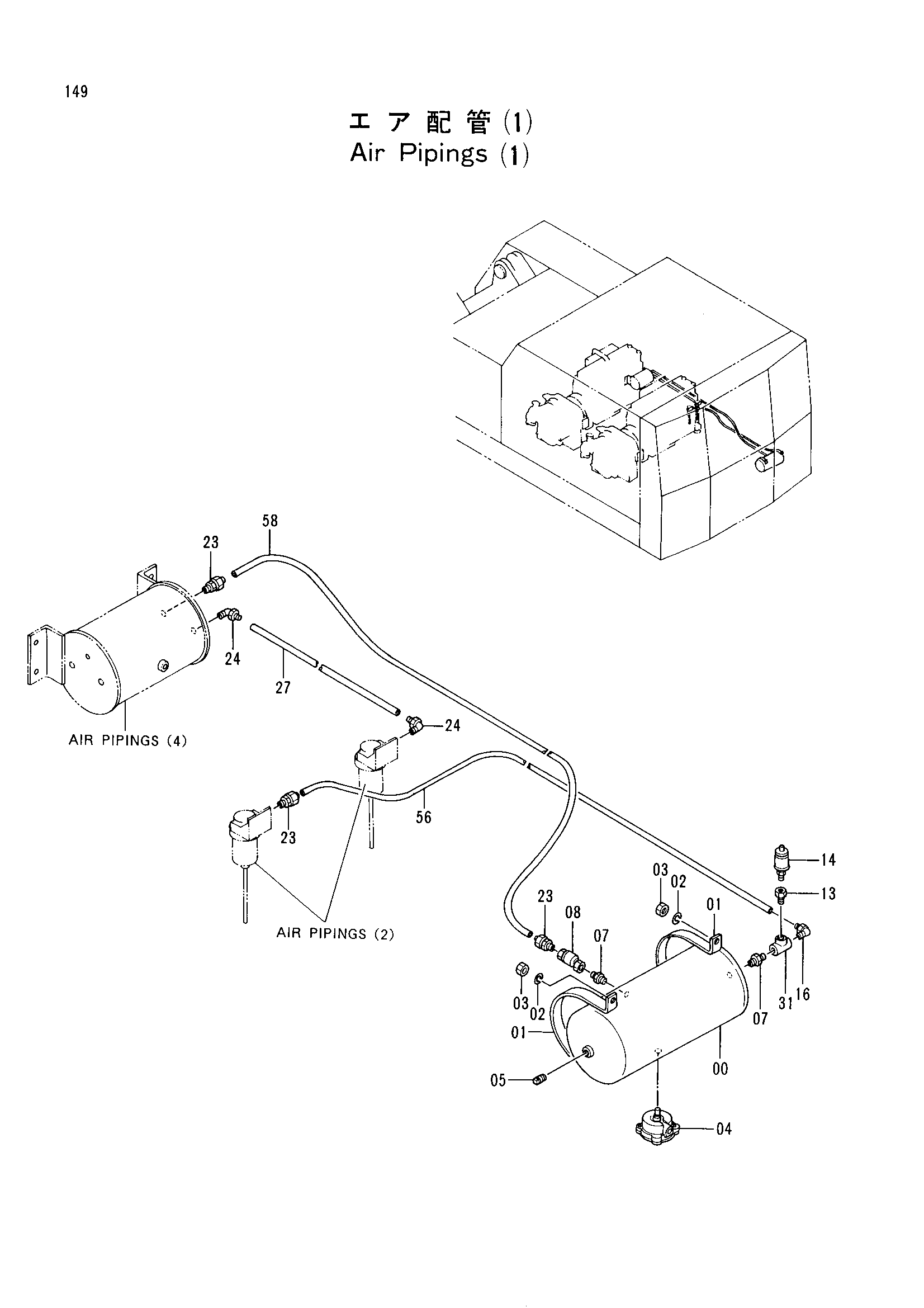

Заводская схема «Воздушный трубопроводы (1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4504228 | Бак воздушный | 1 |
| 01 | 4504232 | Хомут | 2 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | J950012 | Гайка | 4 |
| 04 | 969205 | Клапан | 1 |
| 05 | 94-2024 | Пробка | 1 |
| 07 | 94-1902 | Адаптер | 2 |
| 08 | 986953 | Обратный клапан | 1 |
| 13 | 94-1601 | Переходник | 1 |
| 14 | 986952 | Клапан защитный | 1 |
| 16 | 4507085 | Угловой штуцер | 1 |
| 23 | 4508492 | Разъём | 3 |
| 24 | 4507085 | Угловой штуцер | 2 |
| 27 | 4089533 | Трубка (бак - фильтр) | 1 |
| 31 | 94-0661 | Тройник | 1 |
| 56 | 4185573 | Трубка (бак - фильтр) | 1 |
| 58 | 4087447 | Трубка (бак - бак) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
