Смазка (насос) — HITACHI EX1800

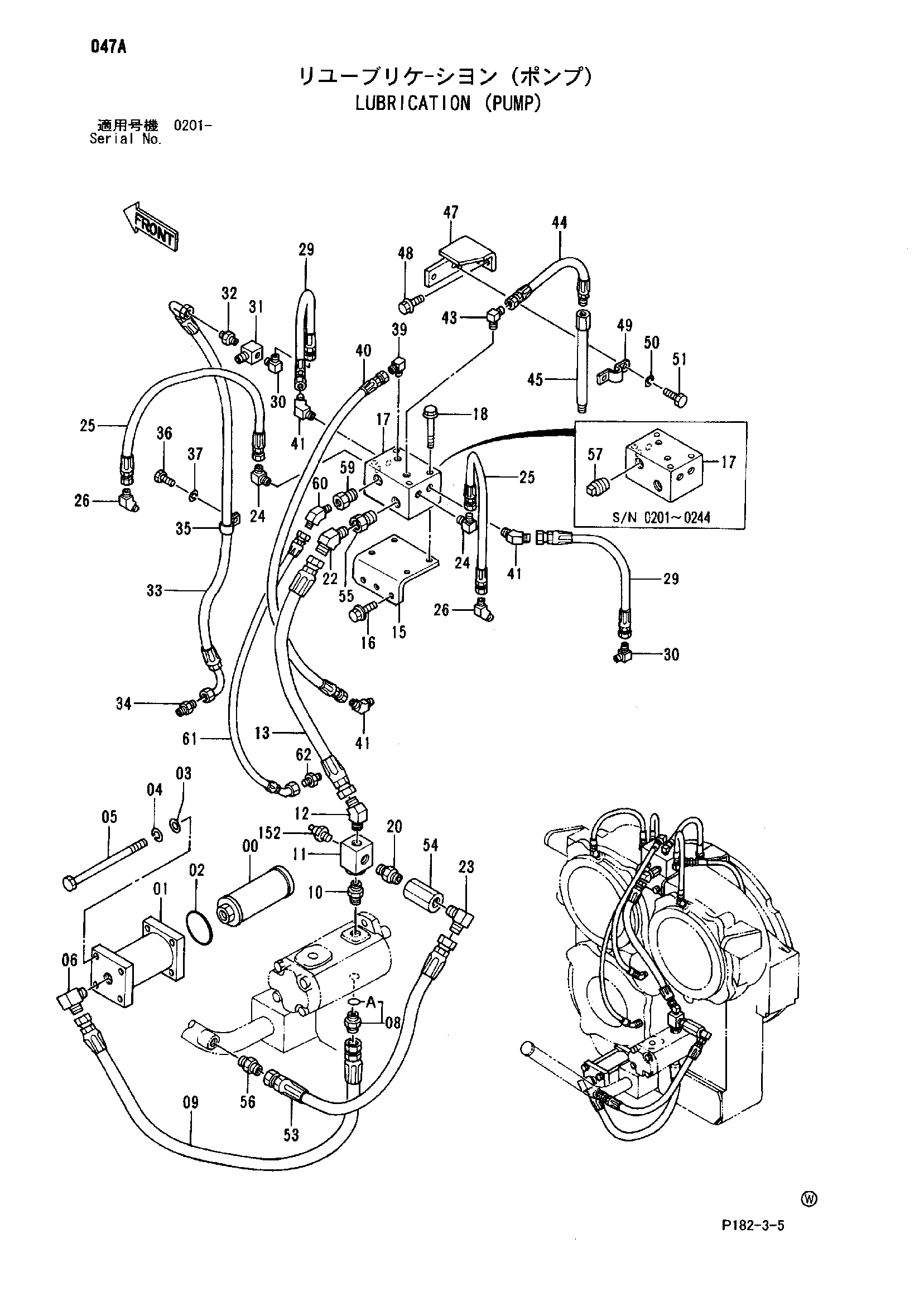

Заводская схема «Смазка (насос)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4083753 | Всасывающий фильтр | 1 |
| 01 | 8052701 | Коллектор | 1 |
| 02 | A810080 | Уплотнительное кольцо | 1 |
| 03 | A590110 | Плоская шайба | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | J901013 | Болт | 4 |
| 06 | 94-1404 | Угловой штуцер | 1 |
| 08 | 4042040 | Адаптер | 1 |
| 08A | U12547U | Уплотнительное кольцо | 1 |
| 09 | 4275054 | Шланг | 1 |
| 10 | 4247516 | Адаптер | 1 |
| 11 | 4288667 | Коллектор | 1 |
| 12 | 94-1503 | Угловой штуцер | 1 |
| 13 | 4288738? | Шланг | 1 |
| 15 | 4288668? | Кронштейн | 1 |
| 16 | J011230? | Болт с шайбой | 3 |
| 17 | 3059148? | Коллектор | 1 |
| 18 | J011090? | Болт с шайбой | 4 |
| 20 | 94-1703? | Адаптер | 1 |
| 22 | 94-1503 | Угловой штуцер | 1 |
| 23 | 94-1403 | Угловой штуцер | 1 |
| 24 | 94-1401 | Угловой штуцер | 2 |
| 25 | 4288739 | Шланг | 2 |
| 26 | 94-1401 | Угловой штуцер | 2 |
| 29 | 4288740 | Шланг | 2 |
| 30 | 94-1401 | Угловой штуцер | 2 |
| 31 | 4260358 | Тройник | 1 |
| 32 | 94-1301 | Адаптер | 1 |
| 33 | 4288763 | Шланг | 1 |
| 34 | 94-1301 | Адаптер | 1 |
| 35 | 4190253 | Зажим | 1 |
| 36 | J901016 | Болт | 1 |
| 37 | A590910 | Пружинная шайба | 1 |
| 39 | 94-1401 | Угловой штуцер | 1 |
| 40 | 4288741 | Шланг | 1 |
| 41 | 94-1501 | Угловой штуцер | 5 |
| 43 | 94-1401 | Угловой штуцер | 1 |
| 44 | 4288742 | Шланг | 1 |
| 45 | 9738316 | Трубка | 1 |
| 47 | 9738317 | Кронштейн | 1 |
| 48 | J011225 | Болт с шайбой | 2 |
| 49 | 4000902 | Хомут трубки | 1 |
| 50 | A590910 | Пружинная шайба | 2 |
| 51 | J901016 | Болт | 2 |
| 53 | 4297706 | Шланг | 1 |
| 54 | 4163093 | Обратный клапан | 1 |
| 55 | 4297605 | Адаптер | 1 |
| 56 | 94-1304 | Адаптер | 1 |
| 57 | 94-2024 | Пулг | 1 |
| 59 | 94-1608 | Переходник | 1 |
| 60 | 94-1501 | Угловой штуцер | 1 |
| 61 | 4316074 | Шланг | 1 |
| 62 | 94-1301 | Адаптер | 1 |
| 152 | 4099039 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
