Основной трубопроводы (1-4) — HITACHI EX1800

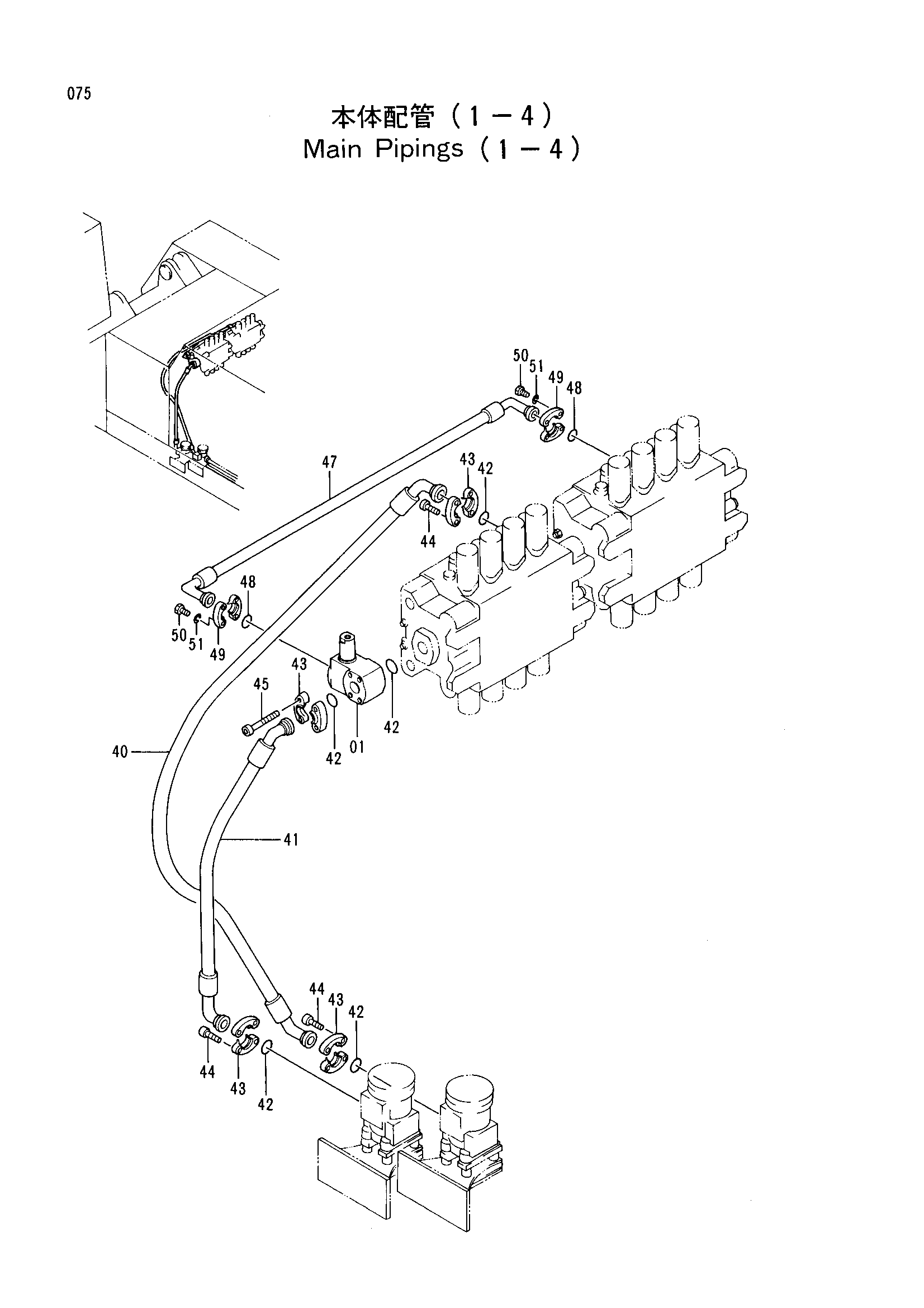

Заводская схема «Основной трубопроводы (1-4)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4178389 замена: 4293891 | Клапан | 1 |
| 01 | 4293891 | Клапан | 1 |
| 40 | 4197751 замена: 4325449 | Шланг | 1 |
| 40 | 4325449 | Шланг | 1 |
| 41 | 4204165 замена: 4325450 | Шланг | 1 |
| 41 | 4325450 | Шланг | 1 |
| 42 | 4292385 | Уплотнительное кольцо | 5 |
| 42 | 4510170 замена: 4292385 | Уплотнительное кольцо | 5 |
| 43 | 4169565 | Разъёмный фланец | 8 |
| 44 | M342071 | Болт с внутренним шестигранником | 12 |
| 45 | M342004 | Болт с внутренним шестигранником | 4 |
| 47 | 4182633 | Шланг | 1 |
| 48 | 4292383 | Уплотнительное кольцо | 2 |
| 48 | 4508805 замена: 4292383 | Уплотнительное кольцо | 2 |
| 49 | 4089703 | Разъёмный фланец | 4 |
| 50 | J901455 | Болт | 8 |
| 51 | A590914 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
