Передний трубопроводы 2 (погрузчик) — HITACHI EX1800

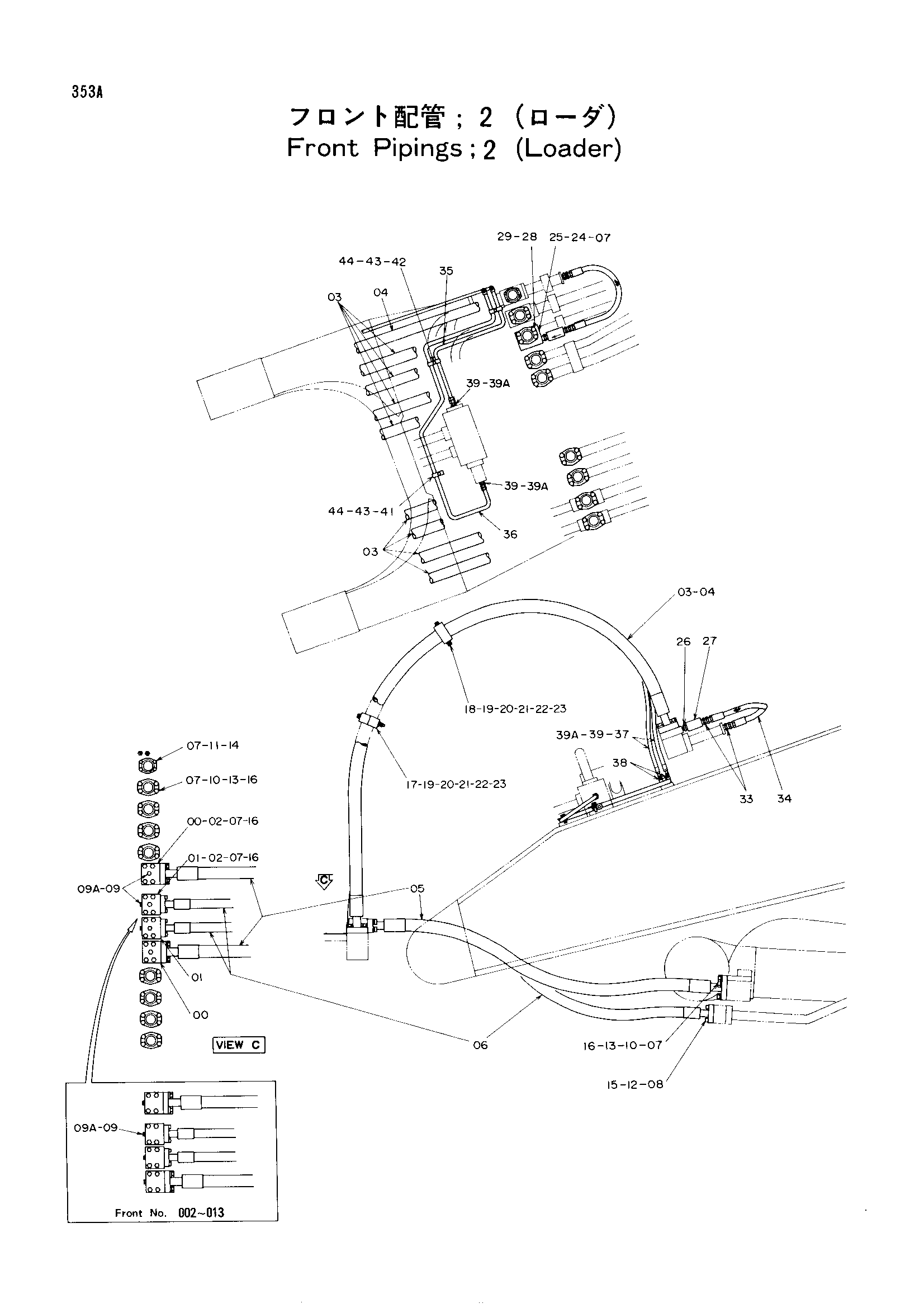

Заводская схема «Передний трубопроводы 2 (погрузчик)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3032849	Блок	2
01	3032850	Блок	2
02	J912004	Болт	16
03	4197749 замена: 4295866	Шланг	8
03	4295866 замена: 4325451	Шланг	8
03	4325451	Шланг	8
04	4203138	Шланг	1
05	4180363	Шланг (рукоять гидроцилиндр. нижний)	2
06	4197746	Шланг (рукоять гидроцилиндр. шток)	2
07	4510170	Уплотнительное кольцо	27
08	4510169	Уплотнительное кольцо	4
09	4093624	Пробка	4
09A	957366	Уплотнительное кольцо	1
10	4169565	Разъёмный фланец	40
11	4510174	Разъёмный фланец	4
12	4075854	Разъёмный фланец	8
13	J912070	Болт	76
14	M341230	Болт с внутренним шестигранником	8
15	M341650	Болт с внутренним шестигранником	16
16	A590920	Пружинная шайба	92
17	4216189	Хомут	2
18	3034002	Хомут	2
19	J901214	Болт	8
20	449490	Шайба	16
21	J950012	Гайка	16
22	4201092	Втулка	14
23	4121859	Ленточный зажим	20
24	94-2015	Пробка	1
25	3034350	Блок	1
26	94-1705	Адаптер	1
27	4163096	Обратный клапан	1
28	J912004	Болт	4
29	A590920	Пружинная шайба	4
33	94-1305	Адаптер	2
34	4158031	Шланг	1
35	9727315	Трубка	1
36	8037971	Трубка	1
37	4136911	Шланг	2
38	94-1302	Адаптер	2
39	4042031	Адаптер	4
39A	4509180	Уплотнительное кольцо	1
41	4138227	Хомут трубки	1
42	4053593	Хомут трубки	2
43	J901040	Болт	3
44	A590910	Пружинная шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
