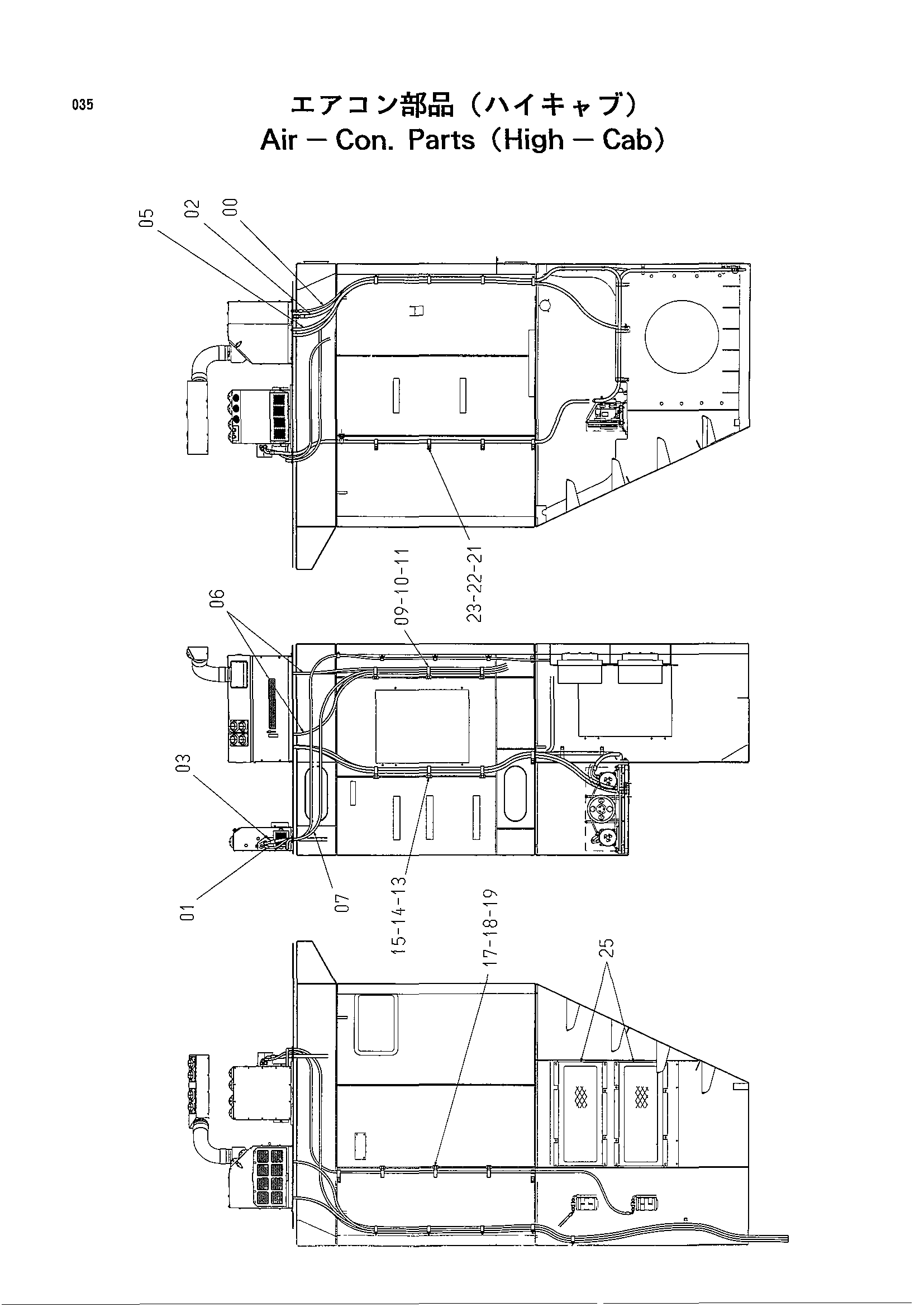

Кондиционер. детали (высокая кабина) — HITACHI EX1800
Заводская схема «Кондиционер. детали (высокая кабина)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343630 | Шланг радиатора | 1 |
| 01 | 4343633 | Шланг радиатора | 1 |
| 02 | 4343635 | Шланг радиатора | 1 |
| 03 | 4343634 | Шланг радиатора | 1 |
| 05 | 4281913 | Резиновый шланг | 2 |
| 06 | 4246910 | Шланг винил | 4 |
| 07 | 4293962 | Виниловый шланг | 1 |
| 09 | 4190265 | Зажим | 5 |
| 10 | J901016 | Болт | 5 |
| 11 | A590910 | Пружинная шайба | 5 |
| 13 | 4193816 | Зажим | 4 |
| 14 | J901016 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 17 | 4190263 | Зажим | 4 |
| 18 | J901016 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 21 | 4190264 | Зажим | 4 |
| 22 | J901016 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 25 | 7025847 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
