Гидролинии рабочего оборудования: 2 (погрузчик) — HITACHI EX1800

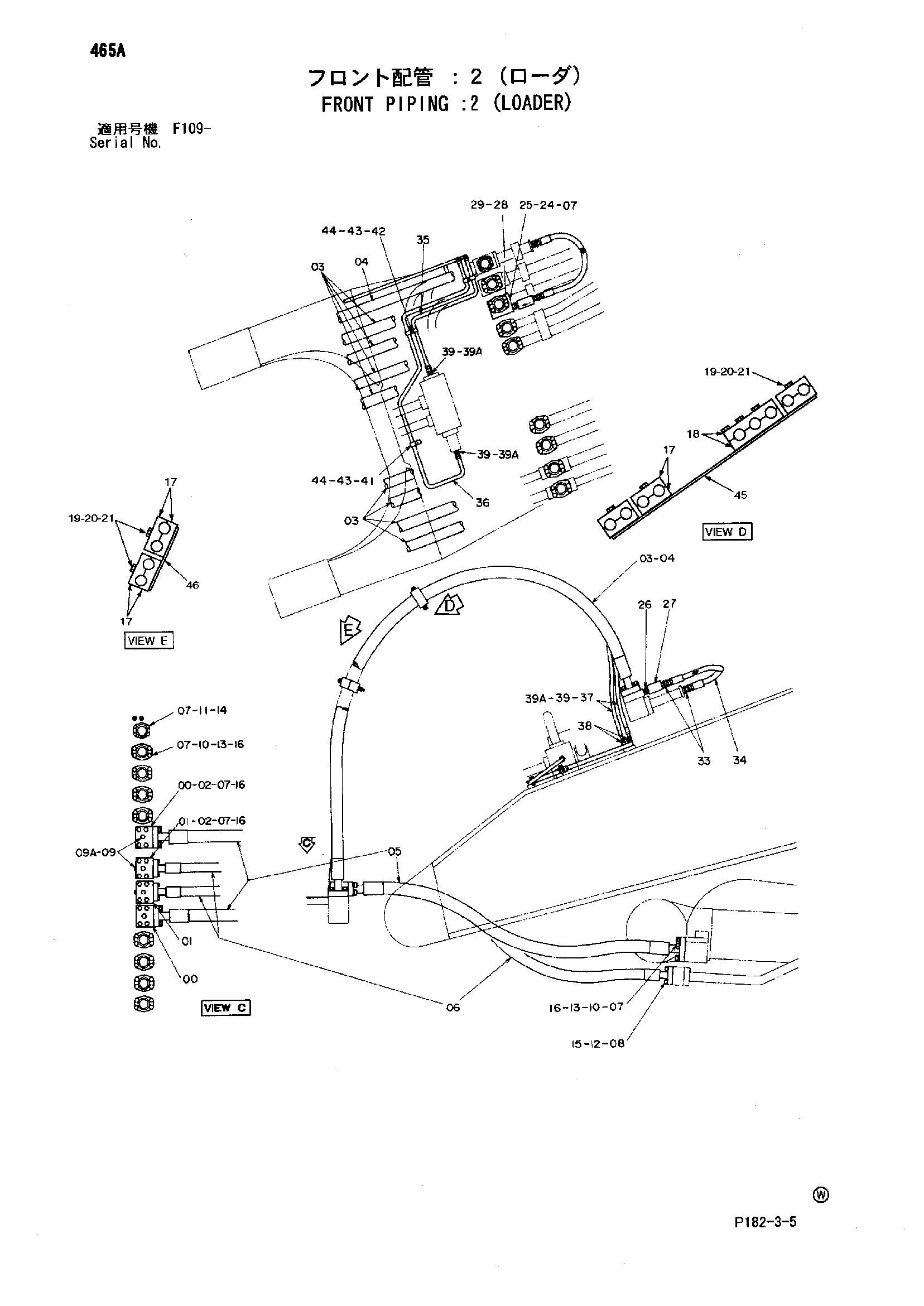

Заводская схема «Гидролинии рабочего оборудования: 2 (погрузчик)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3032849	Блок	2
01	3032850	Блок	2
02	J912004	Болт	16
03	4325451	Шланг	8
04	4203138	Шланг	1
05	4347830	Шланг (рукоять гидроцилиндр. нижний)	2
06	4295680	Шланг (рукоять гидроцилиндр. шток)	2
07	4510170	Уплотнительное кольцо	27
08	4510169	Уплотнительное кольцо	4
09	4093624	Пробка	4
09A	957366	Уплотнительное кольцо	1
10	4169565	Разъёмный фланец	40
11	4510174	Разъёмный фланец	4
12	4075854	Разъёмный фланец	8
13	J912070	Болт	76
14	M341230	Болт с внутренним шестигранником	8
15	M341650	Болт с внутренним шестигранником	16
16	A590920	Пружинная шайба	92
17	4361432 замена: 4383223	Хомут	12
17	4383223	Хомут	12
18	4361434 замена: 4383224	Хомут	2
18	4383224	Хомут	2
19	J901212	Болт	14
20	449490	Шайба	14
21	A590912	Пружинная шайба	14
24	94-2015	Пробка	1
25	3034350	Блок	1
26	94-1705	Адаптер	1
27	4163096	Обратный клапан	1
28	J912004	Болт	4
29	A590920	Пружинная шайба	4
33	94-1305	Адаптер	2
34	4158031	Шланг	1
35	9747640	Трубка	1
36	8067754	Трубка	1
37	4136911	Шланг	2
38	94-1302	Адаптер	2
39	4042031	Адаптер	4
39A	4509180	Уплотнительное кольцо	1
41	4138227	Хомут трубки	1
42	4053593	Хомут трубки	2
43	J901040	Болт	3
44	A590910	Пружинная шайба	3
45	3075847	Пластина	1
46	4369777	Пластина	1
