Смазка трубопроводы (погрузчик) — HITACHI EX1800

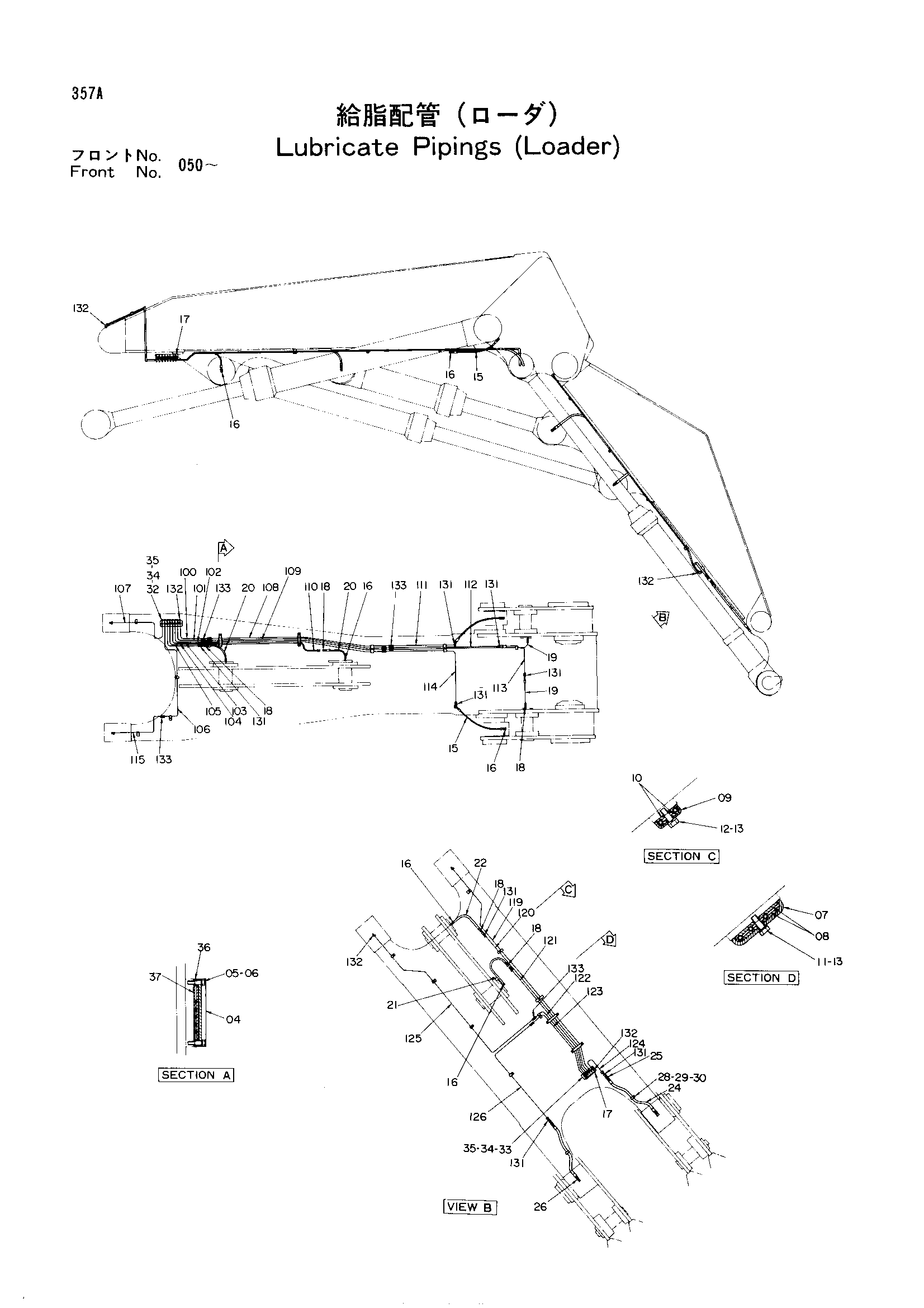

Заводская схема «Смазка трубопроводы (погрузчик)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	9735865	Хомут	4
05	J901035	Болт	8
06	A590910	Пружинная шайба	6
07	4264320	Хомут	3
08	4032159	Резиновая прокладка	6
09	4264321	Хомут	12
10	4032161	Резиновая прокладка	24
11	J901232	Болт	3
12	J901230	Болт	12
13	A590912	Пружинная шайба	15
15	4157949	Шланг	2
16	94-1401	Угловой штуцер	8
17	J75482	Штуцер	14
18	94-1301	Адаптер	6
19	4159613	Шланг	2
20	4141975	Шланг	2
21	4067521	Шланг	1
22	4058740	Шланг	1
24	4167191	Шланг	2
25	94-1301	Адаптер	2
26	94-1401	Угловой штуцер	2
28	4192035	Зажим	2
29	J901016	Болт	2
30	A590910	Пружинная шайба	2
32	8040993	Блок	1
33	8040994	Блок	1
34	J900818	Болт	7
35	A590908	Пружинная шайба	7
36	4264319	Проставка	8
37	4264318	Резиновая прокладка	4
100	4261998	Трубка	1
101	4267368	Трубка	1
102	4267369	Трубка	1
103	4267370	Трубка	1
104	4267371	Трубка	1
105	4210769	Трубка	1
106	4267372	Трубка	1
107	4267373	Трубка	1
108	4210770	Трубка	2
109	4210771	Трубка	2
110	4267374	Трубка	1
111	4267375	Трубка	1
112	4267376	Трубка	1
113	4267377	Трубка	1
114	4267378	Трубка	1
115	4267379	Трубка	1
119	4267380	Трубка	1
120	4267381	Трубка	1
121	4267382	Трубка	1
122	4267383	Трубка	1
123	4267384	Трубка	1
124	4299995	Трубка	1
125	4267385	Трубка	1
126	4267386	Трубка	1
131	4130169	Штуцер трубки	10
132	4130175	Штуцер трубки	18
133	4130192	Штуцер трубки	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
