Дренажный трубопроводы — HITACHI EX1800

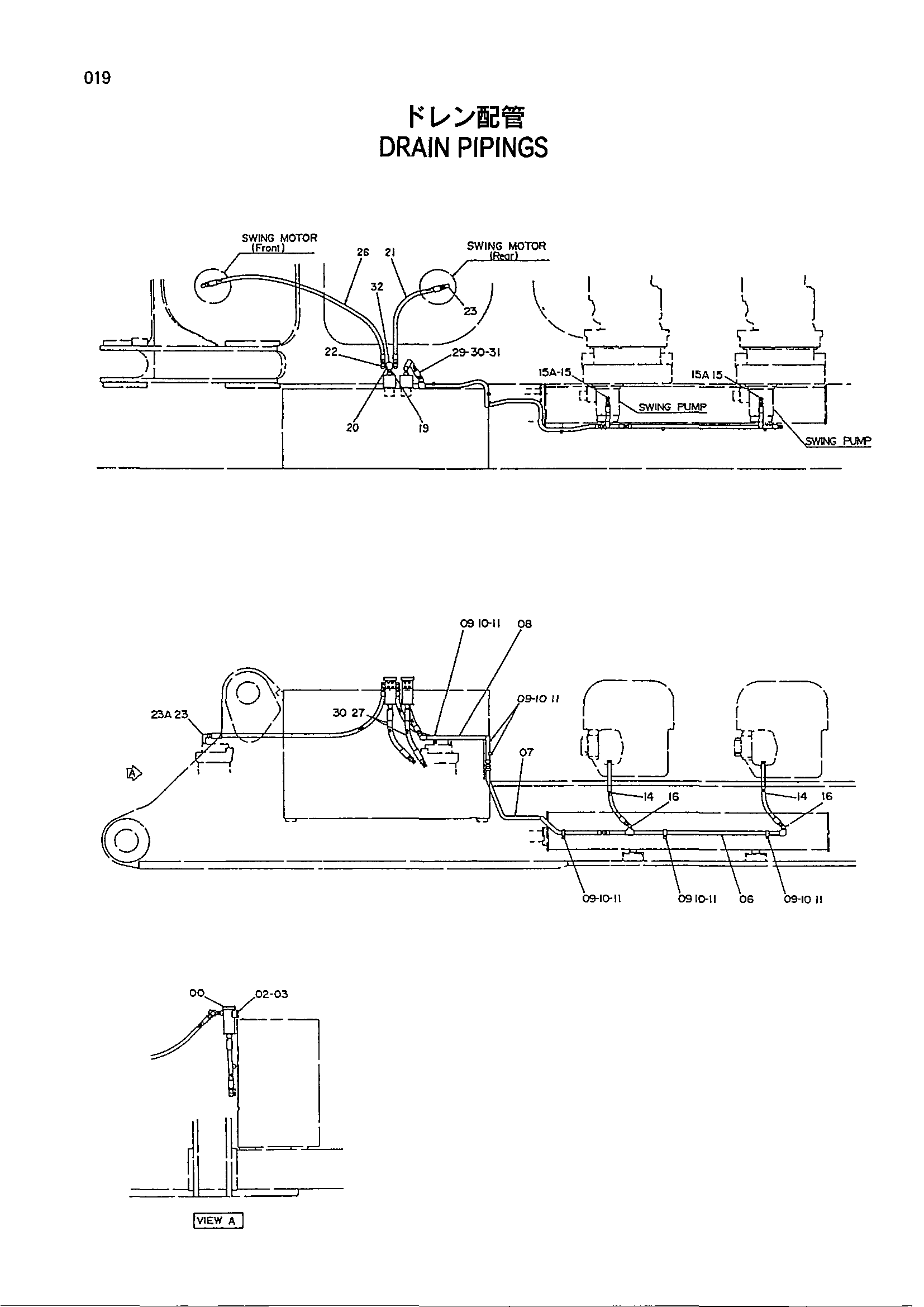

Заводская схема «Дренажный трубопроводы» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072062 | Фильтр | 2 |
| 02 | J901022 | Болт | 8 |
| 03 | A590910 | Пружинная шайба | 8 |
| 05 | 8040873 | Трубка | 1 |
| 07 | 8040090 | Трубка | 1 |
| 08 | 8039964 | Трубка | 1 |
| 09 | 4053598 | Хомут трубки | 6 |
| 10 | J901265 | Болт | 6 |
| 11 | A590912 | Пружинная шайба | 6 |
| 14 | 4158018 | Шланг | 2 |
| 15 | 4065118 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 94-1504 | Угловой штуцер | 2 |
| 19 | 94-1705 | Адаптер | 1 |
| 20 | 4185211 | Блок | 1 |
| 21 | 4059070 | Шланг | 1 |
| 22 | 94-1404 | Угловой штуцер | 2 |
| 23 | 4173023 | Угловой штуцер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4022713 | Шланг | 1 |
| 27 | 4063584 | Шланг | 2 |
| 29 | 4153439 | Шланг | 1 |
| 30 | 94-1405 | Угловой штуцер | 3 |
| 31 | 94-1505 | Угловой штуцер | 1 |
| 32 | 94-2026 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
