Передний трубопроводы (7.0M рукоять) — HITACHI EX1800

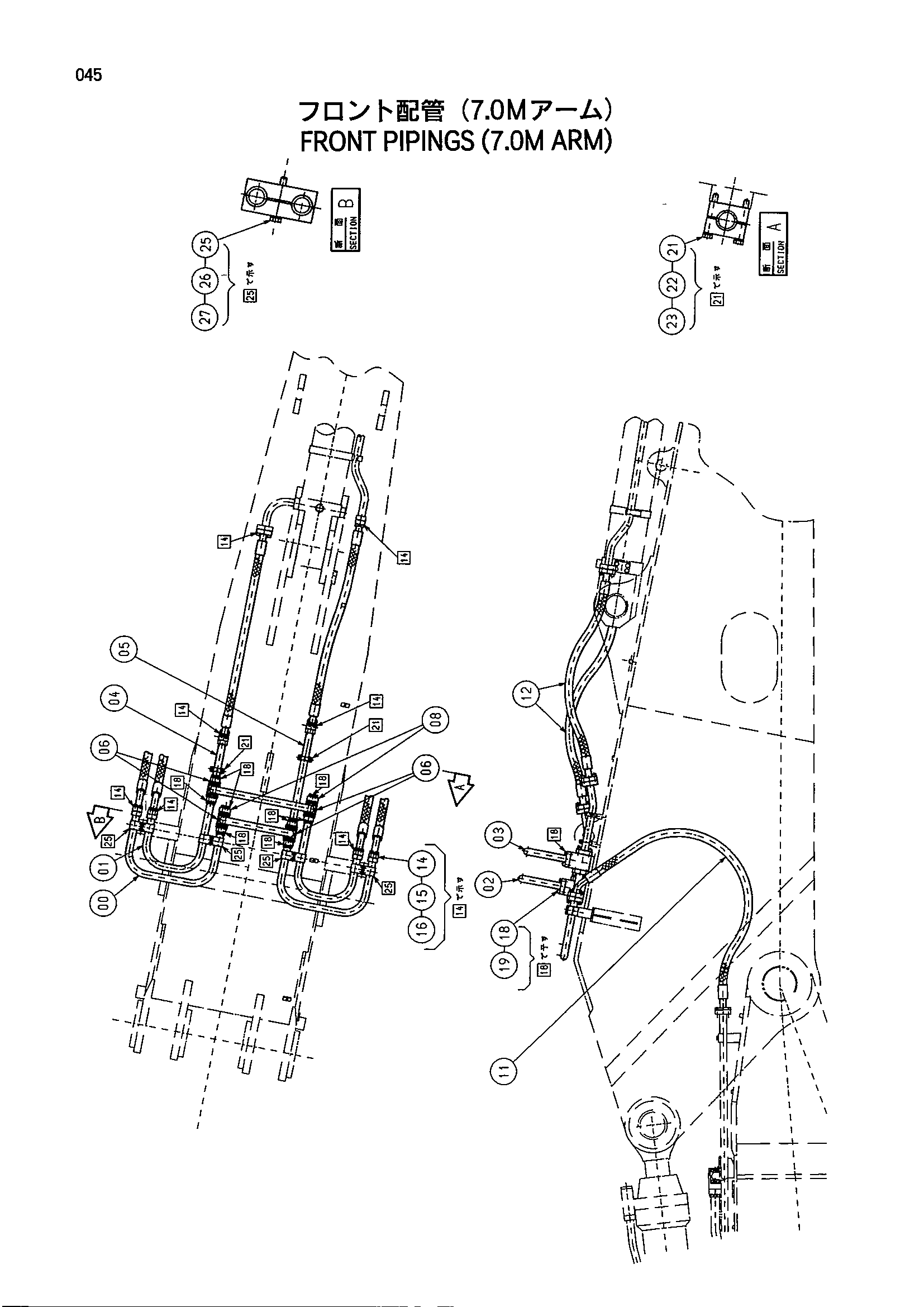

Заводская схема «Передний трубопроводы (7.0M рукоять)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8067651 | Трубка | 2 |
| 01 | 8067652 | Трубка | 2 |
| 02 | 8067653 | Трубка | 1 |
| 03 | 8067654 | Трубка | 1 |
| 04 | 8067655 | Трубка | 1 |
| 05 | 8067656 | Трубка | 1 |
| 06 | 3069918 | Блок | 4 |
| 08 | 4091297 | Крышка | 2 |
| 11 | 4378847 | Шланг | 4 |
| 12 | 4378850 | Шланг | 2 |
| 14 | 4510169 | Уплотнительное кольцо | 12 |
| 15 | 4075854 | Разъёмный фланец | 16 |
| 16 | 4146847 | Болт с внутренним шестигранником | 36 |
| 18 | 4510169 | Уплотнительное кольцо | 12 |
| 19 | 4146847 | Болт с внутренним шестигранником | 48 |
| 21 | 4342723 | Хомут трубки | 4 |
| 22 | J901200 | Болт | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
| 25 | 4368932 | Хомут трубки | 8 |
| 26 | J901400 | Болт | 8 |
| 27 | A590914 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
