Компрессор блок — HITACHI EX1800

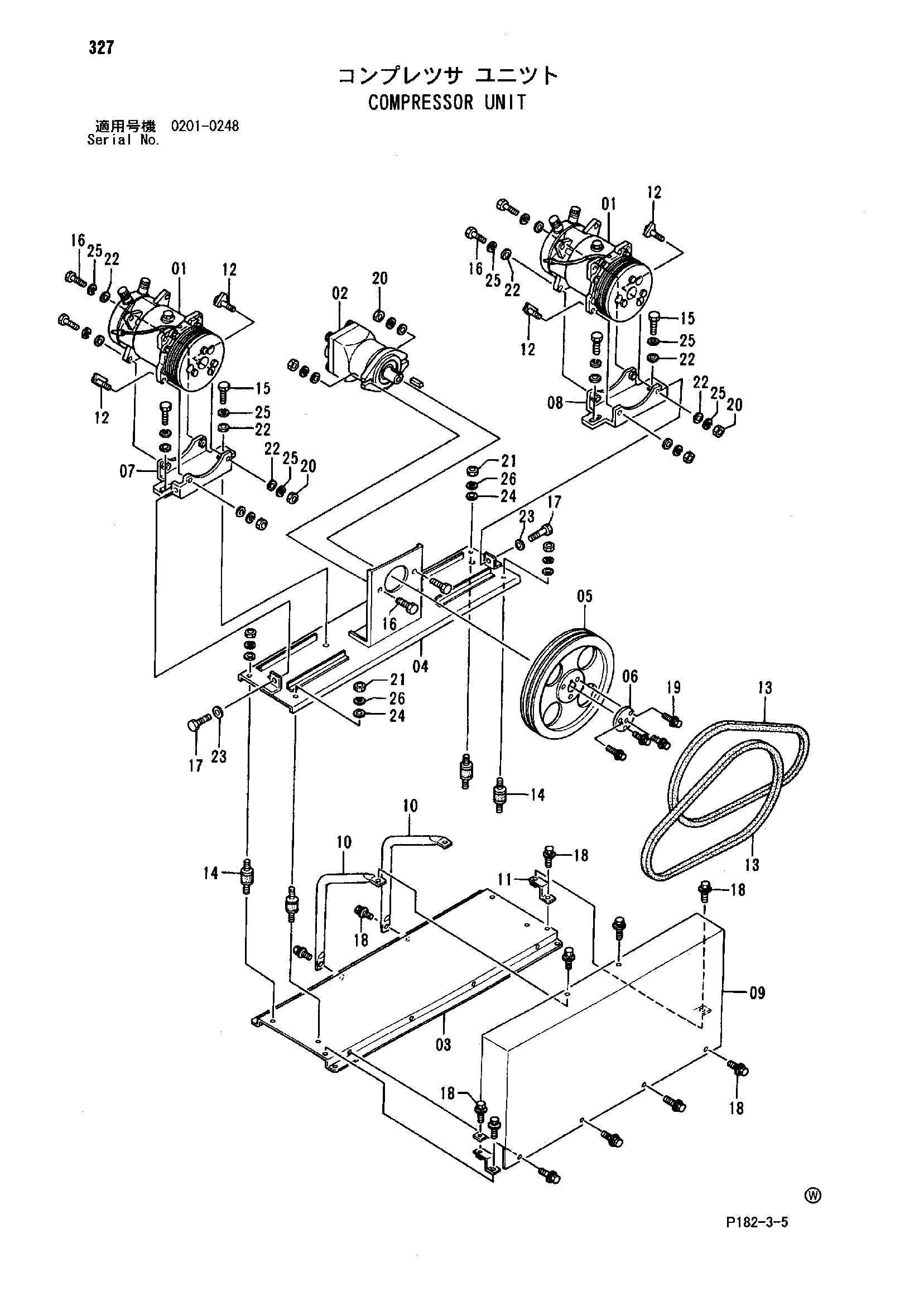

Заводская схема «Компрессор блок» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4293126 | Компрессор | 2 |
| 02 | 4293127 | Гидромотор | 1 |
| 03 | 4293128 | Базовый | 1 |
| 04 | 4293129 | Базовый | 1 |
| 05 | 4293130 замена: 4311460 | Шкив | 1 |
| 05 | 4311460 | Шкив | 1 |
| 06 | 4293131 | Втулка | 1 |
| 07 | 4293132 | Кронштейн | 1 |
| 08 | 4293133 | Кронштейн | 1 |
| 09 | 4293134 | Крышка | 1 |
| 10 | 4294187 | Кронштейн | 2 |
| 11 | 4294188 | Кронштейн | 2 |
| 12 | 4294189 | Шайба | 4 |
| 13 | 4294190 | Ремень V | 2 |
| 13 | 4311461 | Ремень V | 2 |
| 14 | 4294191 | Резиновая подушка | 4 |
| 15 | J901025 | Болт | 4 |
| 16 | M111036 | Болт | 10 |
| 17 | 4294194 | Болт | 2 |
| 18 | 4313872 | Болт | 12 |
| 19 | 4313874 | Болт | 4 |
| 20 | J952010 | Гайка | 6 |
| 21 | M500605 | Гайка | 4 |
| 22 | A590110 | Плоская шайба | 14 |
| 23 | A590108 | Плоская шайба | 2 |
| 24 | A590106 | Плоская шайба | 4 |
| 25 | A590910 | Пружинная шайба | 14 |
| 26 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
