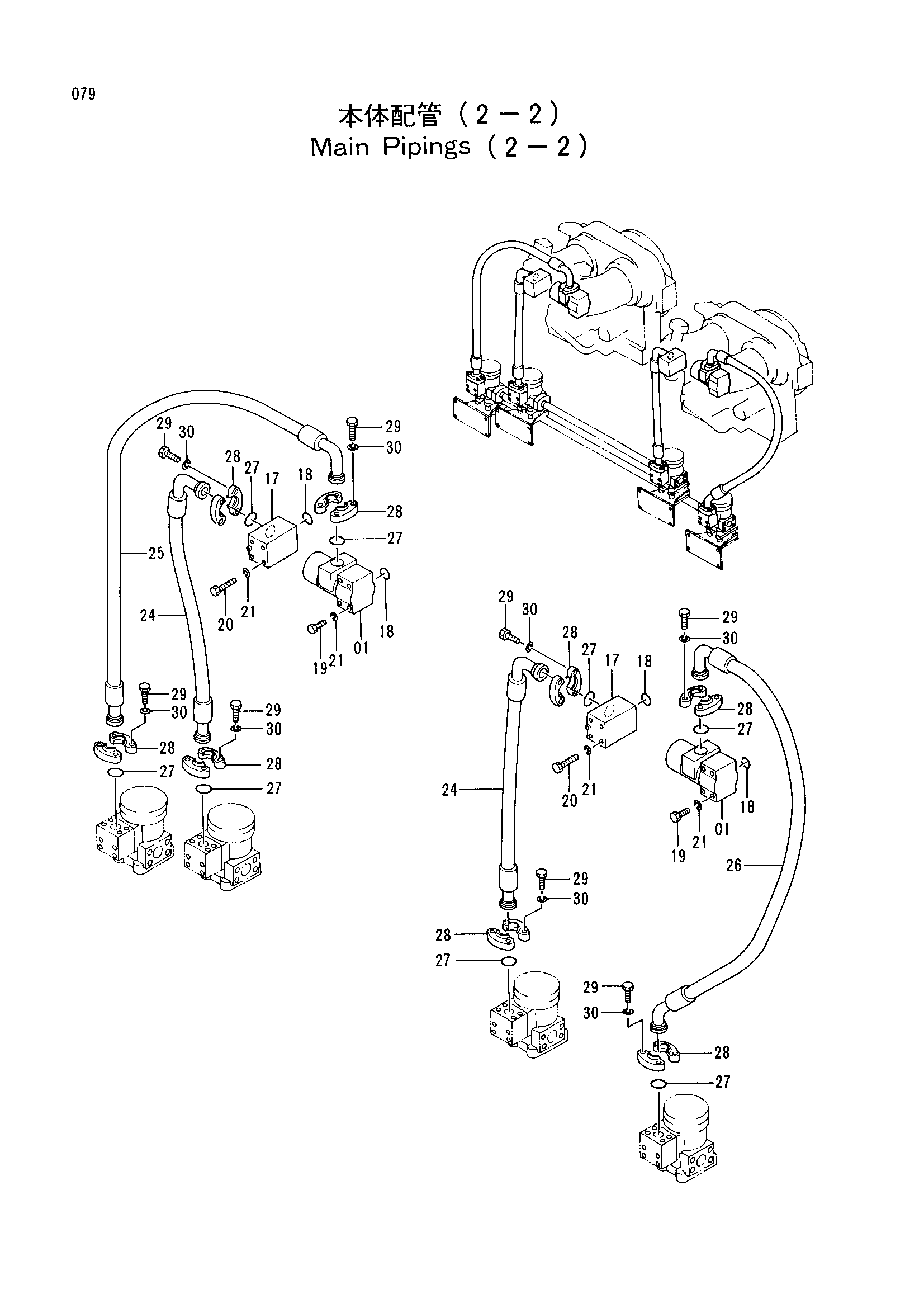

Основной трубопроводы (2-2) — HITACHI EX1800
Заводская схема «Основной трубопроводы (2-2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4179350 | Обратный клапан | 2 |
| 17 | 4187104 | Обратный клапан | 2 |
| 18 | 4292387 | Уплотнительное кольцо | 4 |
| 18 | A811050 замена: 4292387 | Уплотнительное кольцо | 4 |
| 19 | J901604 | Болт | 8 |
| 20 | J901615 | Болт | 8 |
| 21 | A590916 | Пружинная шайба | 16 |
| 24 | 4197747 | Шланг | 2 |
| 25 | 4197748 | Шланг | 1 |
| 26 | 4210311 | Шланг | 1 |
| 27 | 4292384 | Уплотнительное кольцо | 8 |
| 27 | 4510169 замена: 4292384 | Уплотнительное кольцо | 8 |
| 28 | 4075854 | Разъёмный фланец | 16 |
| 29 | J901655 | Болт | 32 |
| 29 | J901660 замена: J901655 | Болт | 32 |
| 30 | A590916 | Пружинная шайба | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
