Пол — HITACHI EX1800

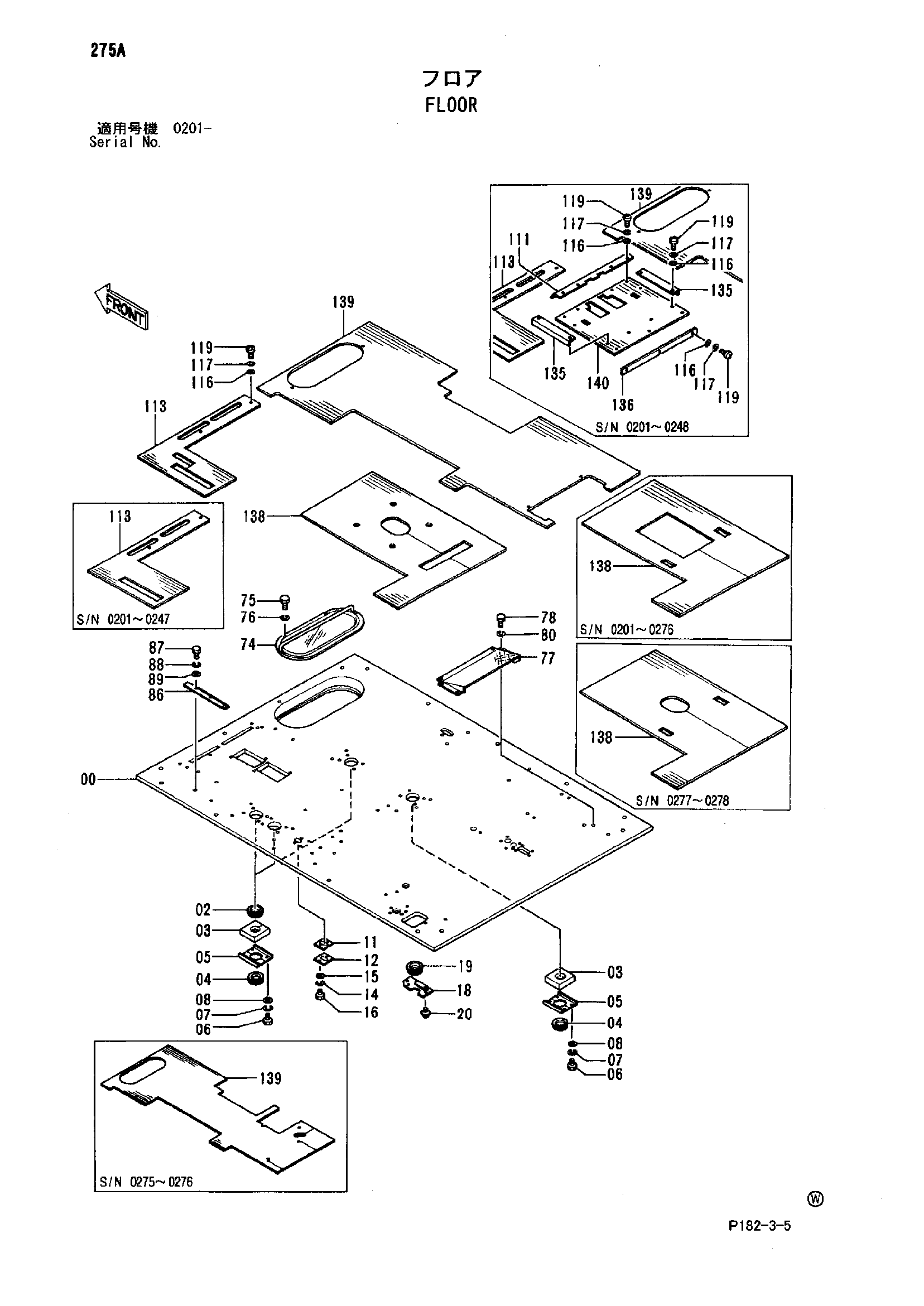

Заводская схема «Пол» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003459 | Пластина | 1 |
| 02 | 4087462 | Резиновая втулка | 3 |
| 03 | 4287913 | Резиновая прокладка | 4 |
| 04 | 4288215 | Резиновая втулка | 4 |
| 05 | 4287914 | Крышка | 8 |
| 06 | J900610 | Болт | 16 |
| 07 | A590906 | Пружинная шайба | 16 |
| 08 | A590106 | Плоская шайба | 16 |
| 11 | 4288198 | Резиновая прокладка | 1 |
| 12 | 4288199 | Крышка | 1 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | A590106 | Плоская шайба | 2 |
| 16 | J900614 | Болт | 2 |
| 18 | 9738290 | Крышка | 1 |
| 19 | 4288216 | Резиновая втулка | 1 |
| 20 | J020816 | Болт с шайбой | 2 |
| 74 | 9727934 | Стекло | 1 |
| 75 | J870816 | Болт | 6 |
| 76 | J251008 | Пружинная шайба | 6 |
| 77 | 3059202 | Ступень | 1 |
| 78 | J870820 | Болт | 4 |
| 80 | J251008 | Пружинная шайба | 4 |
| 86 | 4205881 | Крышка | 1 |
| 87 | J870812 | Болт | 2 |
| 88 | J251008 | Пружинная шайба | 2 |
| 89 | J250008 | Плоская шайба | 2 |
| 111 | 4215158 | Крышка | 1 |
| 113 | 3038637 замена: 3069113 | Резиновая прокладка | 1 |
| 113 | 3069113 | Резиновая прокладка | 1 |
| 116 | J250006 | Плоская шайба | 16 |
| 116 | J250006 | Плоская шайба | 4 |
| 117 | J251006 | Пружинная шайба | 16 |
| 117 | J251006 | Пружинная шайба | 4 |
| 119 | J850620 | Винт | 16 |
| 119 | J850620 | Винт | 4 |
| 135 | 4289020 | Угол | 2 |
| 136 | 4289021 | Пластина | 1 |
| 138 | 3061192 | Резиновая прокладка | 1 |
| 138 | 3063811 | Резиновая прокладка | 1 |
| 138 | 3071170 | Резиновая прокладка | 1 |
| 139 | 2037185 | Резиновая прокладка | 1 |
| 139 | 2033875 | Резиновая прокладка | 1 |
| 140 | 3061224 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
