Нижняя защита — HITACHI EX1800

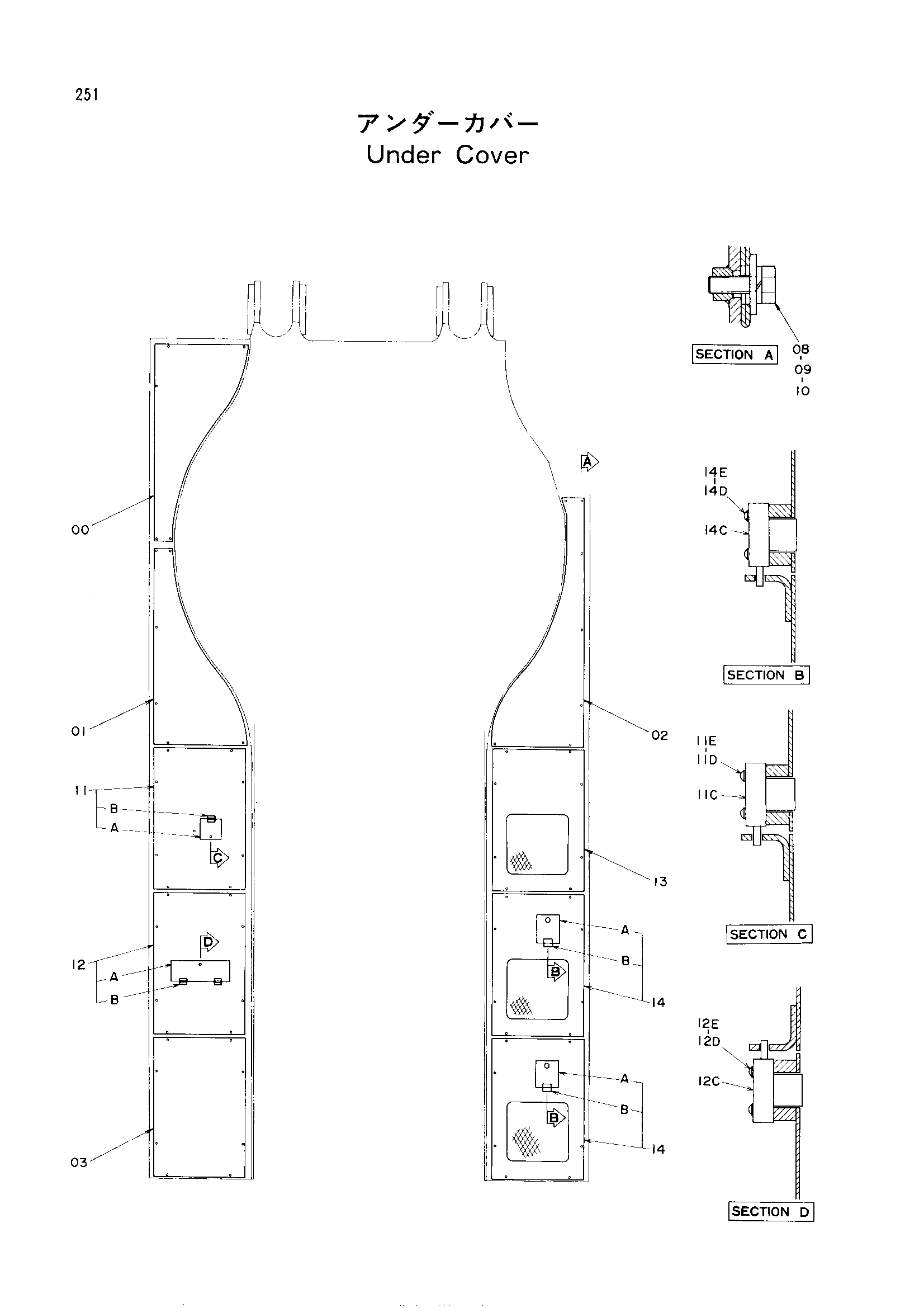

Заводская схема «Нижняя защита» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3034915 | Крышка | 1 |
| 01 | 3034916 | Крышка | 1 |
| 02 | 3039102 | Крышка | 1 |
| 03 | 3034918 | Крышка | 1 |
| 08 | J901030 | Болт | 67 |
| 09 | J217083 | Шайба | 67 |
| 10 | A590910 | Пружинная шайба | 67 |
| 11 | 4205006 | Крышка | 1 |
| 11A | 4242015 | Крышка | 1 |
| 11B | 4242013 | Петля | 1 |
| 11C | 4242012 | Замок | 1 |
| 11D | M430425 | Винт | 4 |
| 11E | A590904 | Пружинная шайба | 4 |
| 12 | 4205007 | Крышка | 1 |
| 12A | 4242016 | Крышка | 1 |
| 12B | 4242013 | Петля | 2 |
| 12C | 4242012 | Замок | 1 |
| 12D | M430425 | Винт | 4 |
| 12E | A590904 | Пружинная шайба | 4 |
| 13 | 4205005 замена: 4248759 | Крышка | 1 |
| 13 | 4248759 | Крышка | 1 |
| 14 | 4205004 замена: 4248758 | Крышка | 2 |
| 14 | 4248758 | Крышка | 2 |
| 14A | 4242014 | Крышка | 1 |
| 14B | 4242013 | Петля | 1 |
| 14C | 4242012 | Замок | 1 |
| 14D | M430425 | Винт | 4 |
| 14E | A590904 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
