Гидроцилиндр рукояти <погрузчик> — HITACHI EX1800

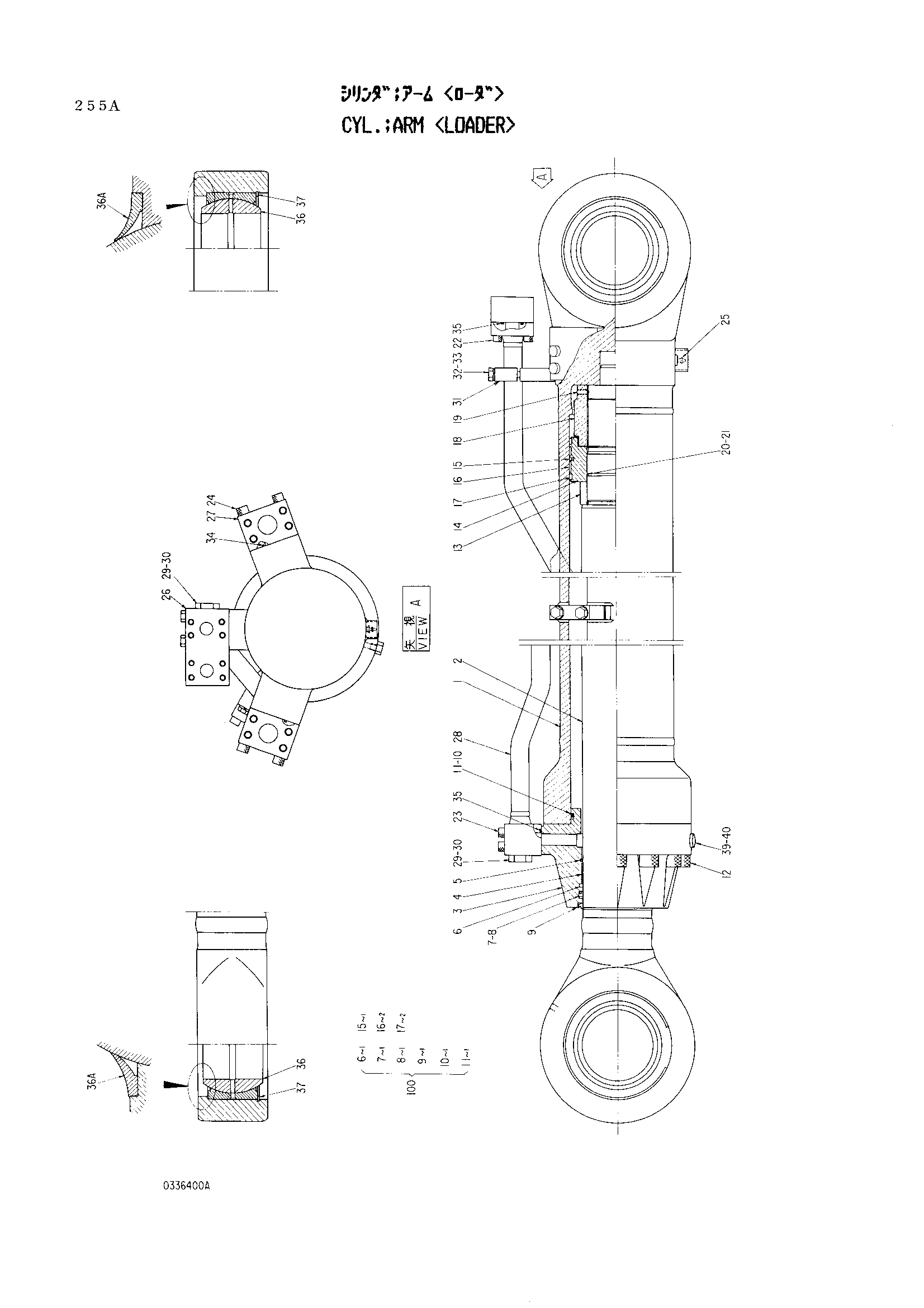

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4179437	Гидроцилиндр рукояти	1
1	0336401	Труба гидроцилиндра	1
2	0336402	Шток поршня	1
3	0336403	Головка гидроцилиндра	1
4	0336404	Втулка	1
5	0161002	Стопорное кольцо	1
6	0336405	Уплотнительное кольцо	1
7	0336406	U-образная манжета	1
8	0336407	Опорное кольцо	1
9	0336408	Грязесъёмное кольцо	1
10	0336409	Уплотнительное кольцо	1
11	0257604	Опорное кольцо	1
12	0257511	Болт с внутренним шестигранником	10
13	0336410	Амортизирующий подшипник	1
14	0336411	Поршень	1
15	0242310	Уплотнительное кольцо	1
16	0336412	Кольцо	2
17	0242312	Кольцо	2
18	0336413	Гайка	1
19	0336414	Установочный винт	2
20	0336415	Уплотнительное кольцо	1
21	0336416	Опорное кольцо	2
22	4104495	Болт с внутренним шестигранником	4
23	0191916	Болт с внутренним шестигранником	4
24	0317226	Болт с внутренним шестигранником	8
25	0237418	Бреедер воздушный	1
26	0336417	Соединение	1
27	0317324	Соединение	2
28	0336418	Трубка	1
29	0191914	Пробка	2
30	0336419	Уплотнительное кольцо	2
31	0242729	Держатель	2
32	0259110	Болт	4
33	4069706	Пружинная шайба	4
34	0317224	Уплотнительное кольцо	2
35	4123444	Уплотнительное кольцо	2
36	0336306	Подшипник. спхерикал	2
36A	4295126	Уплотнение	1
37	0336307	Стопорное кольцо	2
39	0242508	Пробка	1
40	0317413	Уплотнительное кольцо	1
100	4221869	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
