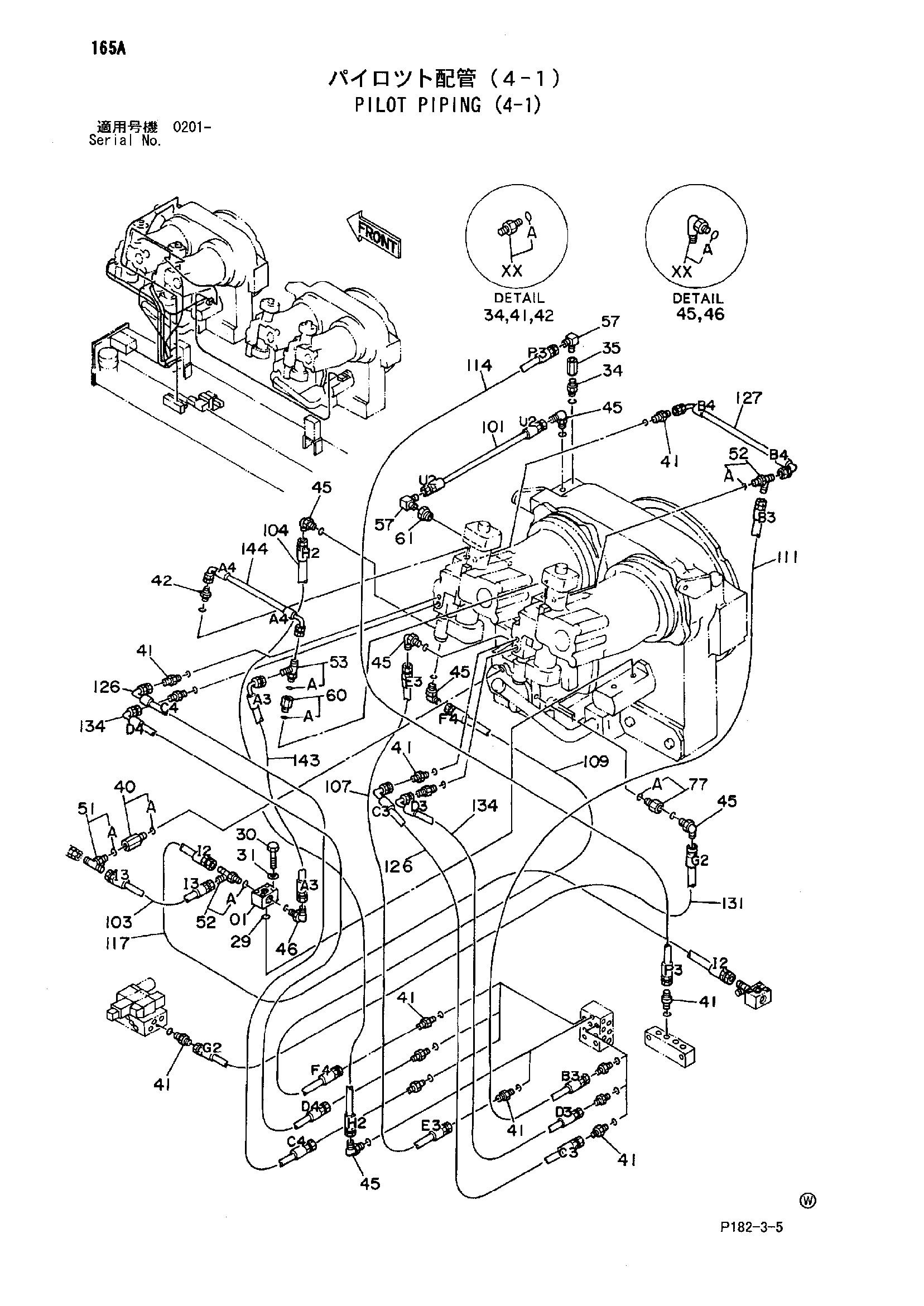

Пилотные гидролинии (4-1) — HITACHI EX1800
Заводская схема «Пилотные гидролинии (4-1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3035165 | Коллектор | 1 |
| 29 | A811025 | Уплотнительное кольцо | 1 |
| 30 | 19H1733 | Болт | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 34 | 4152200 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4132836 | Обратный клапан | 1 |
| 40 | 4202565 | Адаптер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4042030 | Адаптер | 14 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4042031 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4112300 | Угловой штуцер | 6 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4037761 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4155847 | Штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4187557 | Штуцер трубки | 2 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4187558 | Штуцер трубки | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 94-1401 | Угловой штуцер | 2 |
| 60 | 4214603 | Адаптер | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4214012 | Переходник | 1 |
| 77 | 4223867 | Адаптер | 1 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 101 | 4022547 | Шланг | 1 |
| 103 | 4022544 | Шланг | 1 |
| 104 | 4107297 | Шланг | 1 |
| 107 | 4020838 | Шланг | 1 |
| 109 | 4060516 | Шланг | 1 |
| 111 | 4158043 | Шланг | 1 |
| 114 | 4158046 | Шланг | 1 |
| 117 | 4163078 | Шланг | 1 |
| 126 | 4223549 | Шланг | 2 |
| 127 | 4184894 | Шланг | 1 |
| 131 | 4067529 | Шланг | 1 |
| 134 | 4184892 | Шланг | 2 |
| 143 | 4193840 | Шланг | 1 |
| 144 | 4224423 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
