Пилотный трубопроводы (3-4) погрузчик — HITACHI EX1800

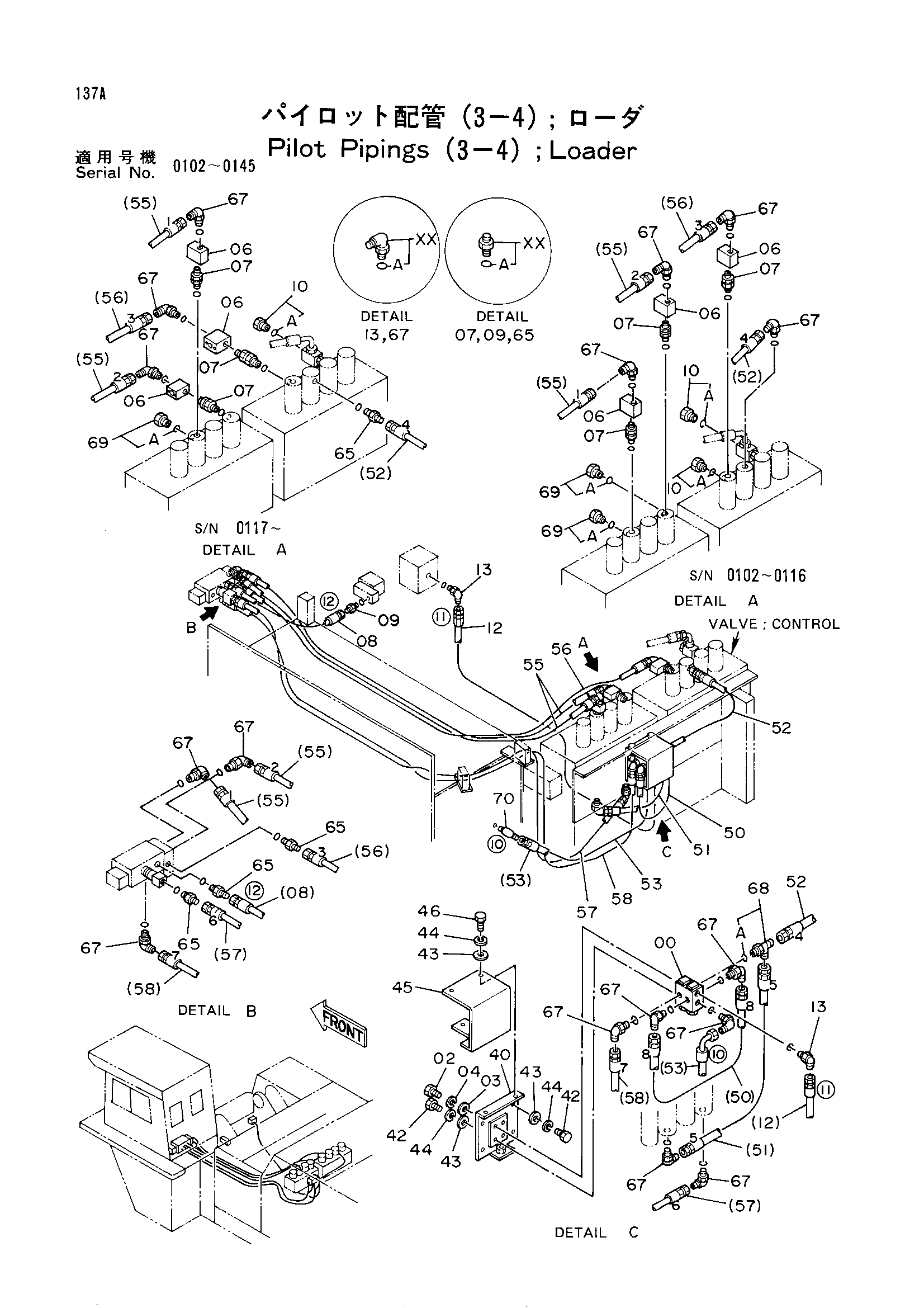

Заводская схема «Пилотный трубопроводы (3-4) погрузчик» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197673 | Клапан | 1 |
| 02 | J901025 | Болт | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | 4198473 | Клапан регулировочный | 3 |
| 07 | 4198472 | Адаптер | 3 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4158053 | Шланг | 1 |
| 09 | 4042031 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4092534 | Пробка | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4196281 | Шланг | 1 |
| 13 | 4112300 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 8037503 | Кронштейн | 1 |
| 42 | J901020 | Болт | 6 |
| 43 | A590110 | Плоская шайба | 6 |
| 44 | A590910 | Пружинная шайба | 9 |
| 45 | 3037332 | Крышка | 1 |
| 46 | J901020 | Болт | 3 |
| 50 | 4156460 | Шланг | 1 |
| 51 | 4141394 | Шланг | 1 |
| 52 | 4067524 | Шланг | 1 |
| 53 | 4187393 | Шланг | 1 |
| 55 | 4063117 | Шланг | 2 |
| 56 | 4197720 | Шланг | 1 |
| 57 | 4197776 | Шланг | 1 |
| 58 | 4196282 | Шланг | 1 |
| 65 | 4042031 | Адаптер | 3 |
| 65 | 4042031 | Адаптер | 4 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4037761 | Угловой штуцер | 12 |
| 67 | 4037761 | Угловой штуцер | 13 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4187558 | Штуцер трубки | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4092534 | Пробка | 1 |
| 69 | 4092534 | Пробка | 2 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 94-1502 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
