Электрооборудование (3-4) — HITACHI EX1800

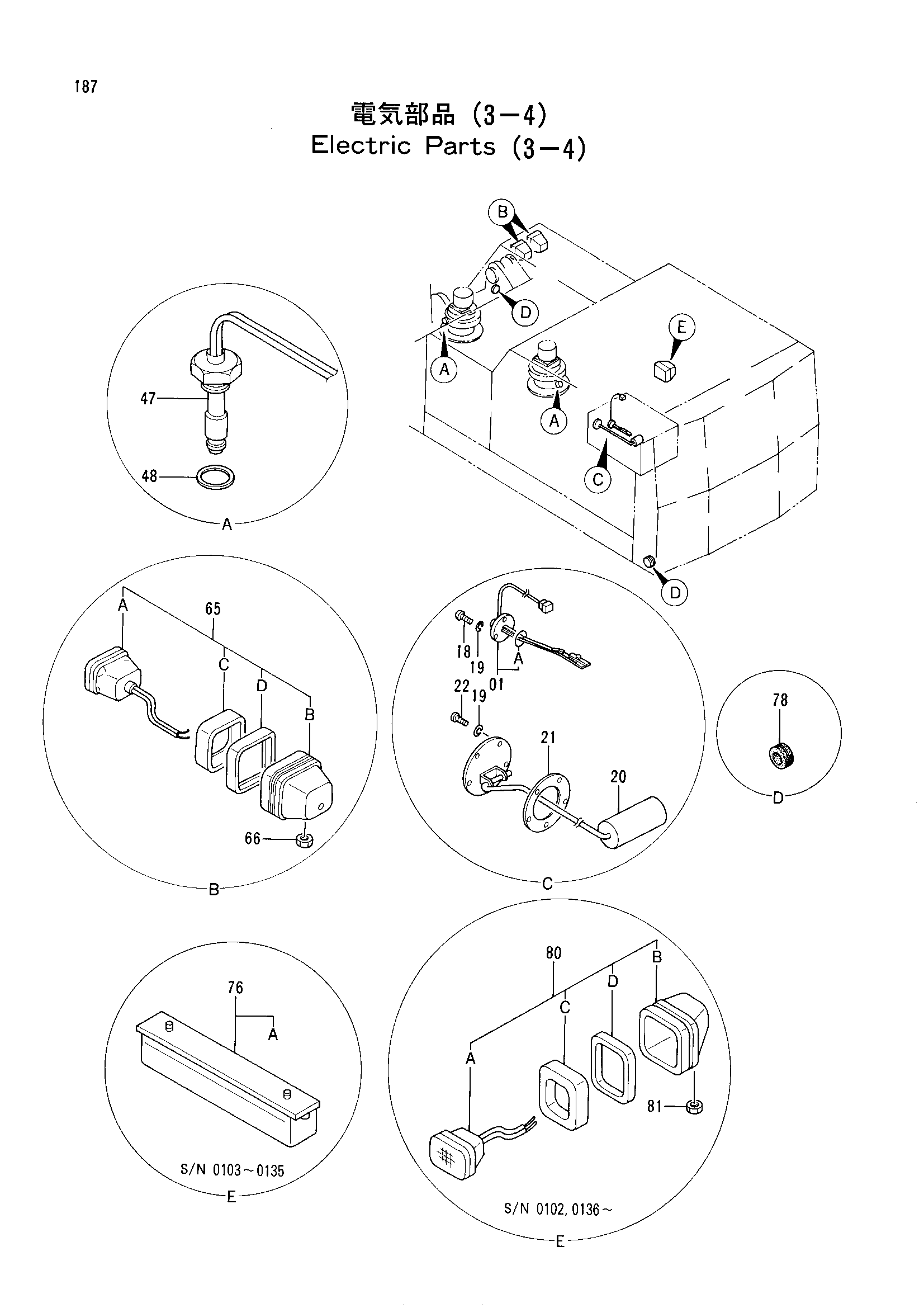

Заводская схема «Электрооборудование (3-4)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4129941 | Выключатель уровень (топливный) | 1 |
| 01A | 4141171 | Уплотнительное кольцо | 1 |
| 18 | M430513 | Винт | 3 |
| 19 | A590905 | Пружинная шайба | 8 |
| 20 | 4033743 | Флоат (топливный уровень) | 1 |
| 21 | 4504289 | Манжета | 1 |
| 22 | M430510 | Винт | 5 |
| 47 | 4191728 | Выключатель уровень | 2 |
| 48 | A890022 | Манжета | 2 |
| 65 | 4151325 | Фара | 2 |
| 65A | 4163596 | Фонарь | 1 |
| 65B | 4163597 | Держатель | 1 |
| 65C | 4163598 | Лента | 1 |
| 65D | 4163599 | Лента | 1 |
| 66 | 4045247 | U-образная гайка | 2 |
| 76 | 4150752 замена: 4234929 | Плафон кабины | 2 |
| 76 | 4234929 | Плафон кабины | 2 |
| 76A | 4150898 | Лампа | 2 |
| 76A | 4235413 | Лампа | 2 |
| 78 | 4186003 | Втулка | 2 |
| 80 | 4151325 | Фара | 1 |
| 80 | 4151325 | Фара | 1 |
| 80A | 4163596 | Фонарь | 1 |
| 80A | 4163596 | Фонарь | 1 |
| 80B | 4163597 | Держатель | 1 |
| 80B | 4163597 | Держатель | 1 |
| 80C | 4163598 | Лента | 1 |
| 80C | 4163598 | Лента | 1 |
| 80D | 4163599 | Лента | 1 |
| 80D | 4163599 | Лента | 1 |
| 81 | 4045247 | U-образная гайка | 1 |
| 81 | 4045247 | U-образная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
