Гидроцилиндр рукояти <экскаватор> — HITACHI EX1800

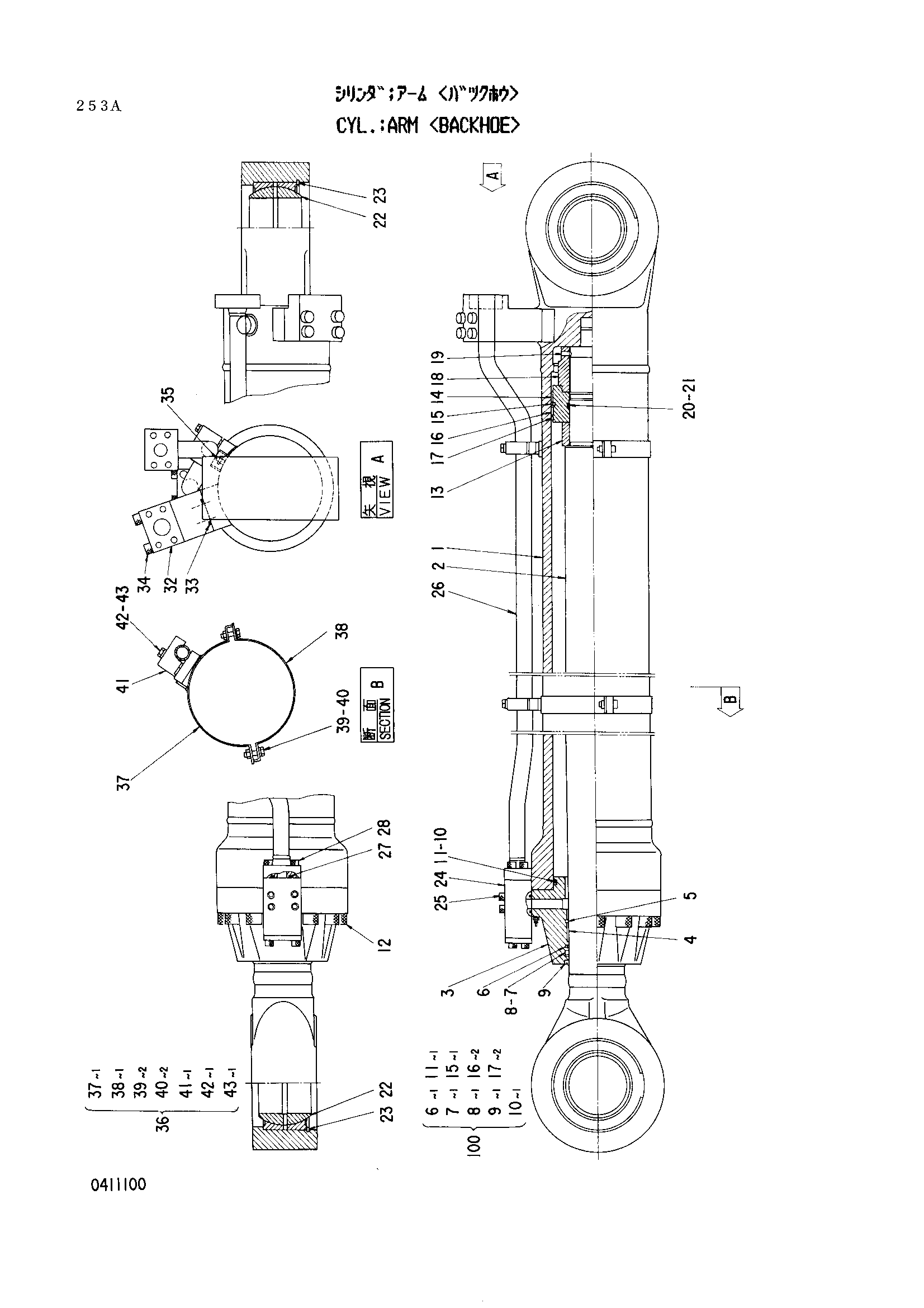

Заводская схема «Гидроцилиндр рукояти <экскаватор>» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4284470	Гидроцилиндр рукояти	1
1	4287108	Труба гидроцилиндра	1
2	0339702	Шток поршня	1
3	0339703	Головка гидроцилиндра	1
4	0336604	Втулка	1
5	0161002	Стопорное кольцо	1
6	0336605	Уплотнительное кольцо	1
7	0257507	U-образная манжета	1
8	0257527	Опорное кольцо	1
9	0257509	Грязесъёмное кольцо	1
10	4123508	Уплотнительное кольцо	1
11	0257510	Опорное кольцо	1
12	0257511	Болт с внутренним шестигранником	10
13	0339705	Амортизирующий подшипник	1
14	0339706	Поршень	1
15	4199560	Уплотнительное кольцо	1
16	0339707	Кольцо	2
17	4199809	Кольцо	2
18	0339708	Гайка	1
19	0339709	Установочный винт	1
20	0339710	Уплотнительное кольцо	1
21	0339711	Опорное кольцо	2
22	0336306	Подшипник. спхерикал	2
23	0336307	Стопорное кольцо	2
24	0411103	Клапан замедленного возврата	1
25	M341600	Болт с внутренним шестигранником	4
26	0339713	Трубка	1
27	4123444	Уплотнительное кольцо	1
28	4104495	Болт с внутренним шестигранником	4
32	0339714	Соединение	1
33	0317224	Уплотнительное кольцо	1
34	0339715	Болт с внутренним шестигранником	4
35	0237418	Бреедер воздушный	2
36	4289451	Лента в сборе	2
37	0411107	Лента	2
38	0411108	Лента	2
39	0317805	Болт	4
40	0236914	Пружинная шайба	4
41	0410606	Держатель	2
42	0411105	Болт	2
43	0236914	Пружинная шайба	2
100	4301079	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
