Обратные трубопроводы (1) — HITACHI EX1800

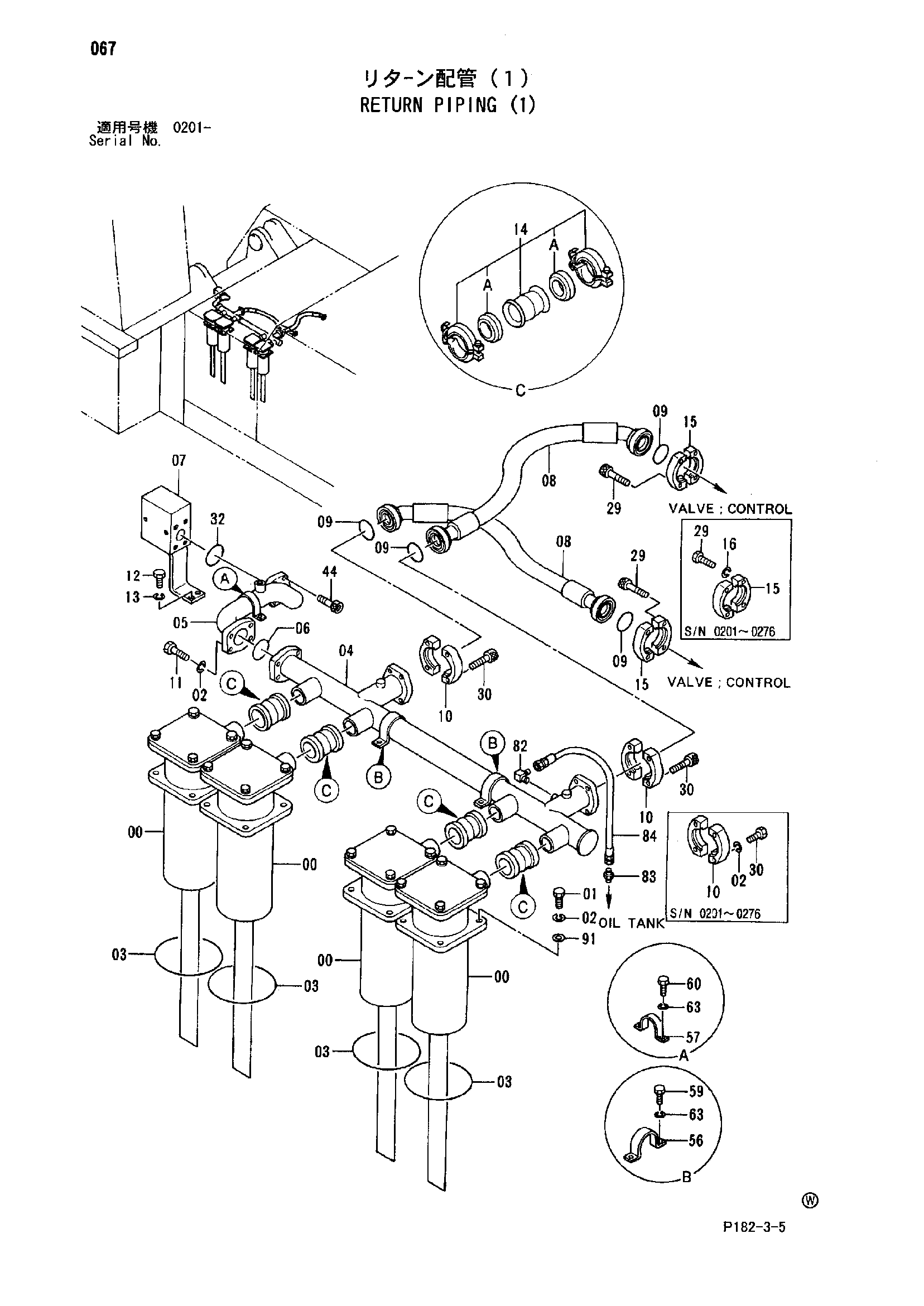

Заводская схема «Обратные трубопроводы (1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9066426 | Фулл-флов фильтр (1) | 4 |
| 01 | J901240 | Болт | 16 |
| 02 | A590912 | Пружинная шайба | 28 |
| 02 | A590912 | Пружинная шайба | 20 |
| 03 | 998738 | Уплотнительное кольцо | 4 |
| 04 | 8039966 | Трубка | 1 |
| 05 | 8052524 | Трубка | 1 |
| 06 | 4153541 | Уплотнительное кольцо | 1 |
| 07 | 8034309 | Блок | 1 |
| 08 | 4184839 | Шланг | 2 |
| 09 | 4293250 | Уплотнительное кольцо | 4 |
| 10 | 4103398 | Разъёмный фланец | 4 |
| 11 | J901245 | Болт | 4 |
| 12 | J901630 | Болт | 2 |
| 13 | A590916 | Пружинная шайба | 2 |
| 14 | 4067833 | Муфта | 4 |
| 14A | 4196261 | Уплотнение | 2 |
| 15 | 4210695 | Разъёмный фланец | 4 |
| 16 | A590914 | Пружинная шайба | 8 |
| 29 | J901455 | Болт | 8 |
| 29 | M341450 | Болт с внутренним шестигранником | 8 |
| 30 | J901250 | Болт | 8 |
| 30 | M341245 | Болт с внутренним шестигранником | 8 |
| 32 | 4153538 | Уплотнительное кольцо | 1 |
| 44 | M341240 | Болт с внутренним шестигранником | 4 |
| 56 | 4000909 | Хомут трубки | 2 |
| 57 | 4053865 | Хомут трубки | 1 |
| 59 | J901020 | Болт | 4 |
| 60 | J901016 | Болт | 2 |
| 63 | A590910 | Пружинная шайба | 6 |
| 82 | 94-1401 | Угловой штуцер | 1 |
| 83 | 94-1301 | Адаптер | 1 |
| 84 | 4141974 | Шланг | 1 |
| 91 | A590112 | Плоская шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
