Пол — HITACHI EX1800

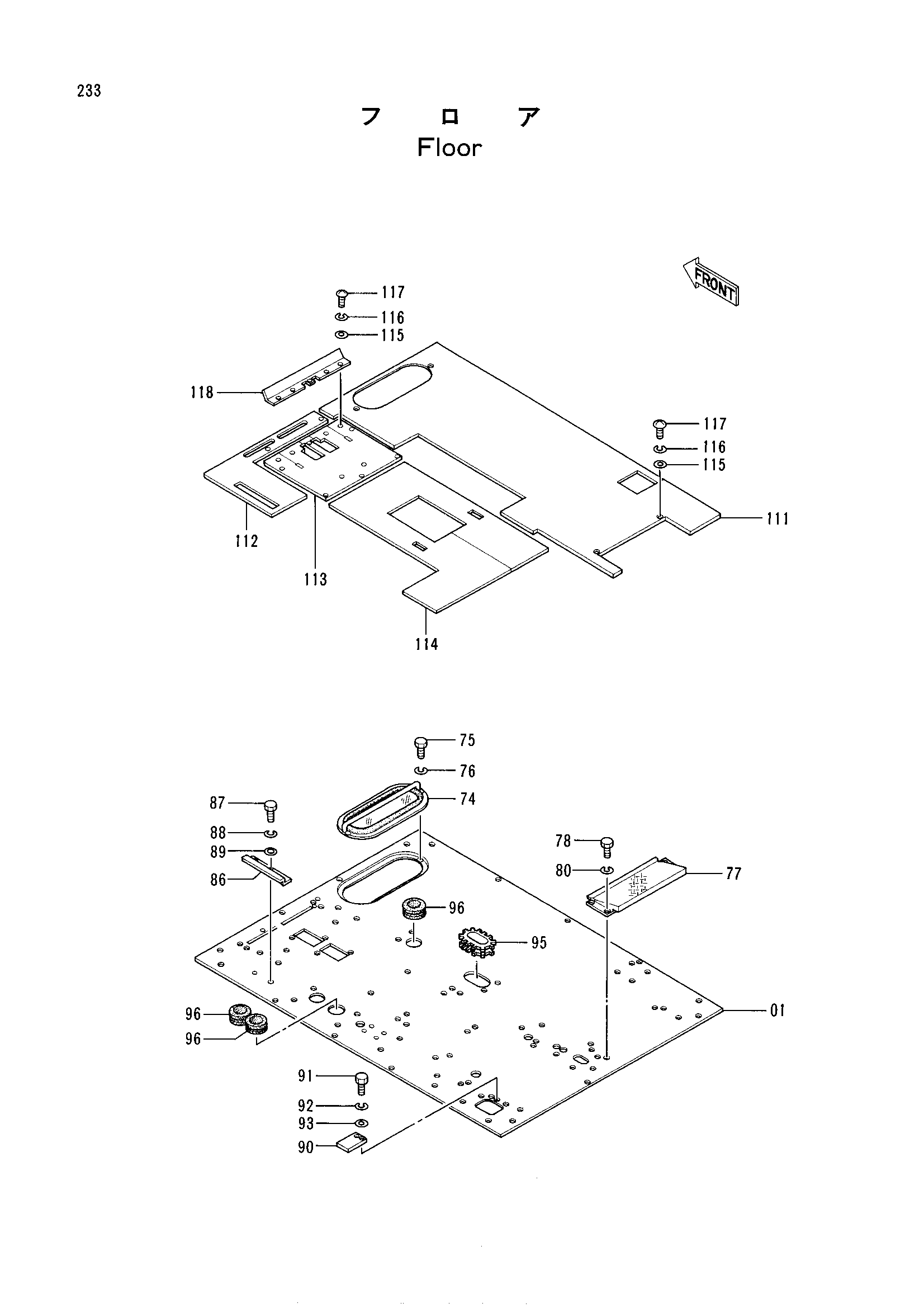

Заводская схема «Пол» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5002141 | Пластина | 1 |
| 74 | 9727934 | Стекло | 1 |
| 75 | J870816 | Болт | 6 |
| 76 | J251008 | Пружинная шайба | 6 |
| 77 | 3036397 | Ступень | 1 |
| 78 | J870820 | Болт | 4 |
| 80 | J251008 | Пружинная шайба | 4 |
| 86 | 4205881 | Крышка | 1 |
| 87 | J870812 | Болт | 2 |
| 88 | J251008 | Пружинная шайба | 2 |
| 89 | J250008 | Плоская шайба | 2 |
| 90 | 4205880 | Пластина | 1 |
| 91 | J900612 | Болт | 2 |
| 92 | A590906 | Пружинная шайба | 2 |
| 93 | A590106 | Плоская шайба | 4 |
| 95 | 4209267 | Защитный кожух | 2 |
| 96 | 4087462 | Резиновая втулка | 3 |
| 111 | 2023253 | Резиновая прокладка | 1 |
| 112 | 3038637 | Резиновая прокладка | 1 |
| 113 | 3038638 | Резиновая прокладка | 1 |
| 114 | 3038639 | Резиновая прокладка | 1 |
| 115 | J250006 | Плоская шайба | 16 |
| 116 | J251006 | Пружинная шайба | 16 |
| 117 | J850614 | Винт | 16 |
| 118 | 4215158 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
