Воздушный трубопроводы (4) — HITACHI EX1800

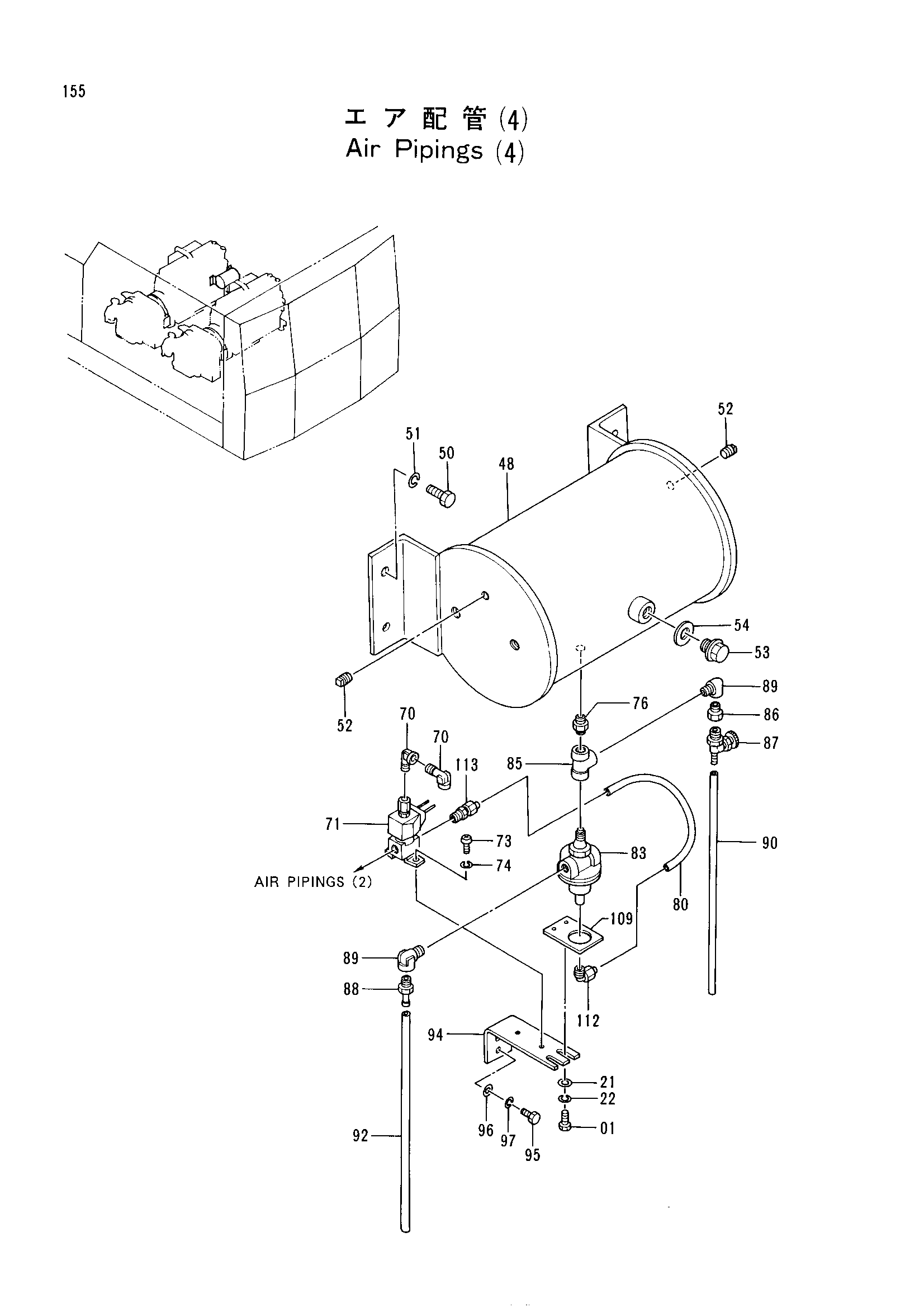

Заводская схема «Воздушный трубопроводы (4)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900614 | Болт | 2 |
| 21 | A590106 | Плоская шайба | 2 |
| 22 | A590906 | Пружинная шайба | 2 |
| 48 | 8016127 | Бак воздушный | 1 |
| 50 | J901025 | Болт | 4 |
| 51 | A590910 | Пружинная шайба | 4 |
| 52 | 94-2022 | Пробка | 2 |
| 53 | M112030 | Болт | 1 |
| 54 | 984219 | Уплотнение шайба 20 | 1 |
| 70 | 94-0645 | Угловой штуцер | 2 |
| 71 | 4174329 | Электромагнитный клапан | 1 |
| 73 | M430510 | Винт | 2 |
| 74 | A590905 | Пружинная шайба | 2 |
| 76 | 94-1701 | Адаптер | 1 |
| 80 | 4185576 | Трубка | 1 |
| 83 | 4174330 | Клапан | 1 |
| 85 | 94-0660 | Тройник | 1 |
| 86 | 94-1600 | Переходник | 1 |
| 87 | 4088347 | Клапан | 1 |
| 88 | 4055650 | Адаптер | 1 |
| 89 | 94-0630 | Угловой штуцер | 2 |
| 90 | 4176968 | Виниловый шланг | 1 |
| 92 | 4176969 | Виниловый шланг | 1 |
| 94 | 4174335 | Кронштейн | 1 |
| 95 | J900820 | Болт | 2 |
| 96 | A590108 | Плоская шайба | 2 |
| 97 | A590908 | Пружинная шайба | 2 |
| 109 | 4177669 | Кронштейн | 1 |
| 112 | 4502673 | Угловой штуцер | 1 |
| 113 | 4502672 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
