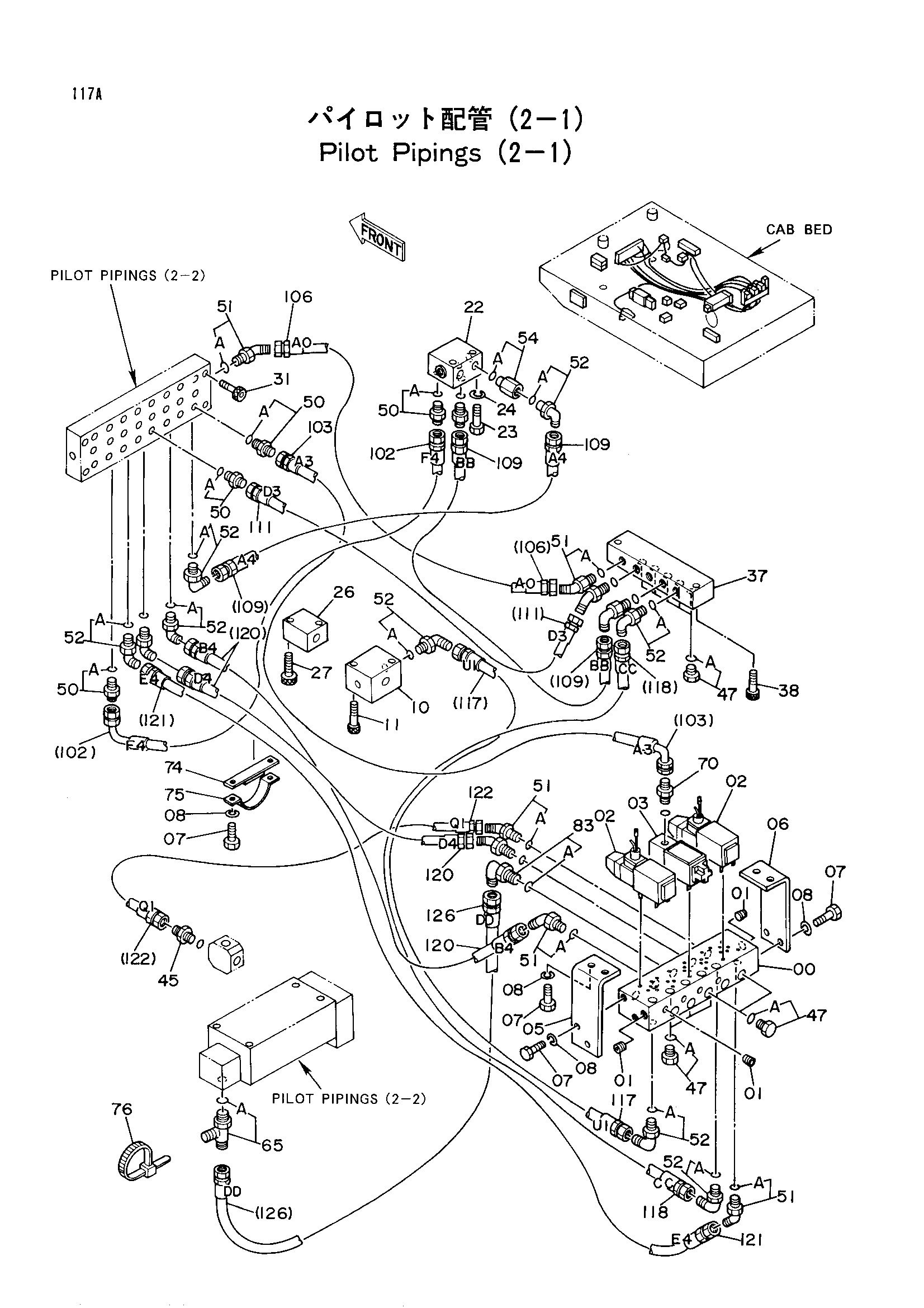

Пилотный трубопроводы (2-1) — HITACHI EX1800
Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1010140 | Коллектор | 1 |
| 01 | 94-2010 | Пробка | 6 |
| 02 | 4187561 | Электромагнитный клапан | 2 |
| 03 | 4187562 | Клапан селектор | 1 |
| 05 | 4187559 | Кронштейн | 1 |
| 06 | 4187560 | Кронштейн | 1 |
| 07 | J901020 | Болт | 10 |
| 08 | A590910 | Пружинная шайба | 10 |
| 10 | 3038331 | Коллектор | 1 |
| 11 | M341065 | Болт с внутренним шестигранником | 2 |
| 22 | 4185740 | Челночный клапан | 1 |
| 23 | J900660 | Болт | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 26 | 4195759 | Челночный клапан | 1 |
| 27 | M341050 | Болт с внутренним шестигранником | 2 |
| 31 | M341045 | Болт с внутренним шестигранником | 4 |
| 37 | 3035156 замена: 3042984 | Коллектор | 1 |
| 37 | 3035156 замена: 4093624 | Коллектор | 1 |
| 37 | 3042984 | Блок | 1 |
| 38 | M341040 | Болт с внутренним шестигранником | 2 |
| 45 | 94-1301 | Адаптер | 1 |
| 47 | 4093624 | Пробка | 5 |
| 47 | 4093624 | Пробка | 10 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4042030 | Адаптер | 5 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4108100 | Угловой штуцер | 7 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4112300 | Угловой штуцер | 10 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4202564 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4187558 | Штуцер трубки | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4197473 | Адаптер | 1 |
| 74 | 4187112 | Хомут | 1 |
| 75 | 4089557 | Хомут | 1 |
| 76 | 4055312 | Ленточный зажим | 10 |
| 83 | 4133249 | Угловой штуцер | 1 |
| 83A | 957366 | Уплотнительное кольцо | 1 |
| 102 | 4192097 | Шланг | 1 |
| 103 | 4192098 | Шланг | 1 |
| 106 | 4061873 | Шланг | 1 |
| 109 | 4022544 | Шланг | 2 |
| 111 | 4158042 | Шланг | 1 |
| 117 | 4022542 | Шланг | 1 |
| 118 | 4113198 | Шланг | 1 |
| 120 | 4022548 | Шланг | 2 |
| 121 | 4028877 | Шланг | 1 |
| 122 | 4118106 | Шланг | 1 |
| 126 | 4158049 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
