Пилотные гидролинии (2-2) — HITACHI EX1800

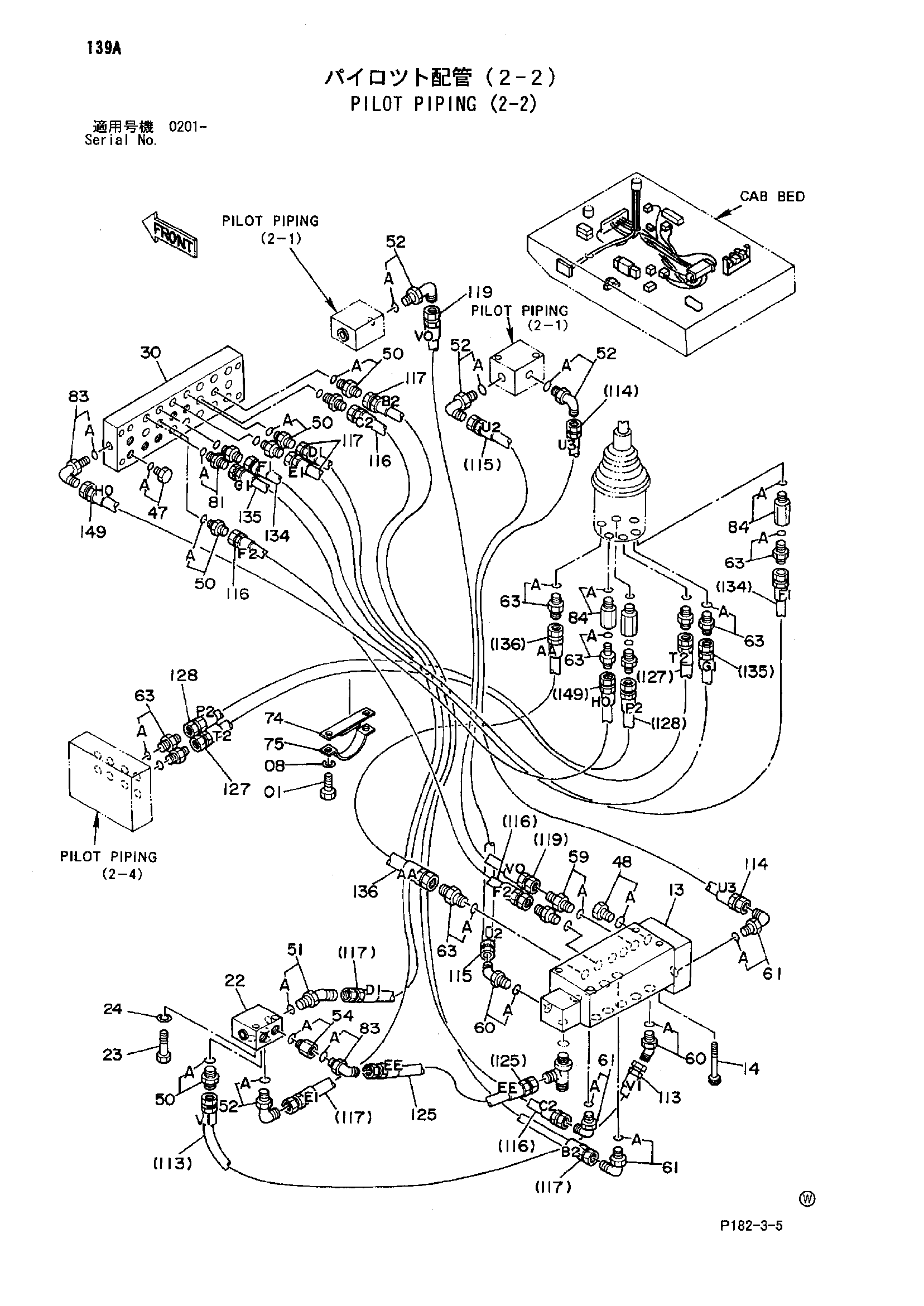

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901020 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 13 | 4187563 | Клапан | 1 |
| 14 | M341090 | Болт с внутренним шестигранником | 4 |
| 22 | 4185740 | Челночный клапан | 1 |
| 23 | J900660 | Болт | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 30 | 2022610 | Коллектор | 1 |
| 47 | 4093624 | Пробка | 6 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4092534 | Пробка | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4042030 | Адаптер | 6 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4108100 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4112300 | Угловой штуцер | 4 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4202564 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4180350 | Адаптер | 2 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4173014 | Угловой штуцер | 2 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4169594 | Угловой штуцер | 3 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4042031 | Адаптер | 9 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4187112 | Хомут | 1 |
| 75 | 4089557 | Хомут | 1 |
| 81 | 4160641 | Адаптер | 2 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4133249 | Угловой штуцер | 2 |
| 83A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 4202566 | Адаптер | 3 |
| 84A | 4509180 | Уплотнительное кольцо | 1 |
| 113 | 4022545 | Шланг | 1 |
| 114 | 4142627 | Шланг | 1 |
| 115 | 4142628 | Шланг | 1 |
| 116 | 4060516 | Шланг | 2 |
| 117 | 4022542 | Шланг | 3 |
| 119 | 4158043 | Шланг | 1 |
| 125 | 4151523 | Шланг | 1 |
| 127 | 4071343 | Шланг | 1 |
| 128 | 4151419 | Шланг | 1 |
| 134 | 4123224 | Нейлоновый шланг | 1 |
| 135 | 4124803 | Нейлоновый шланг | 1 |
| 136 | 4124802 | Нейлоновый шланг | 1 |
| 149 | 4129762 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
