Сиденье (основной) — HITACHI EX1800

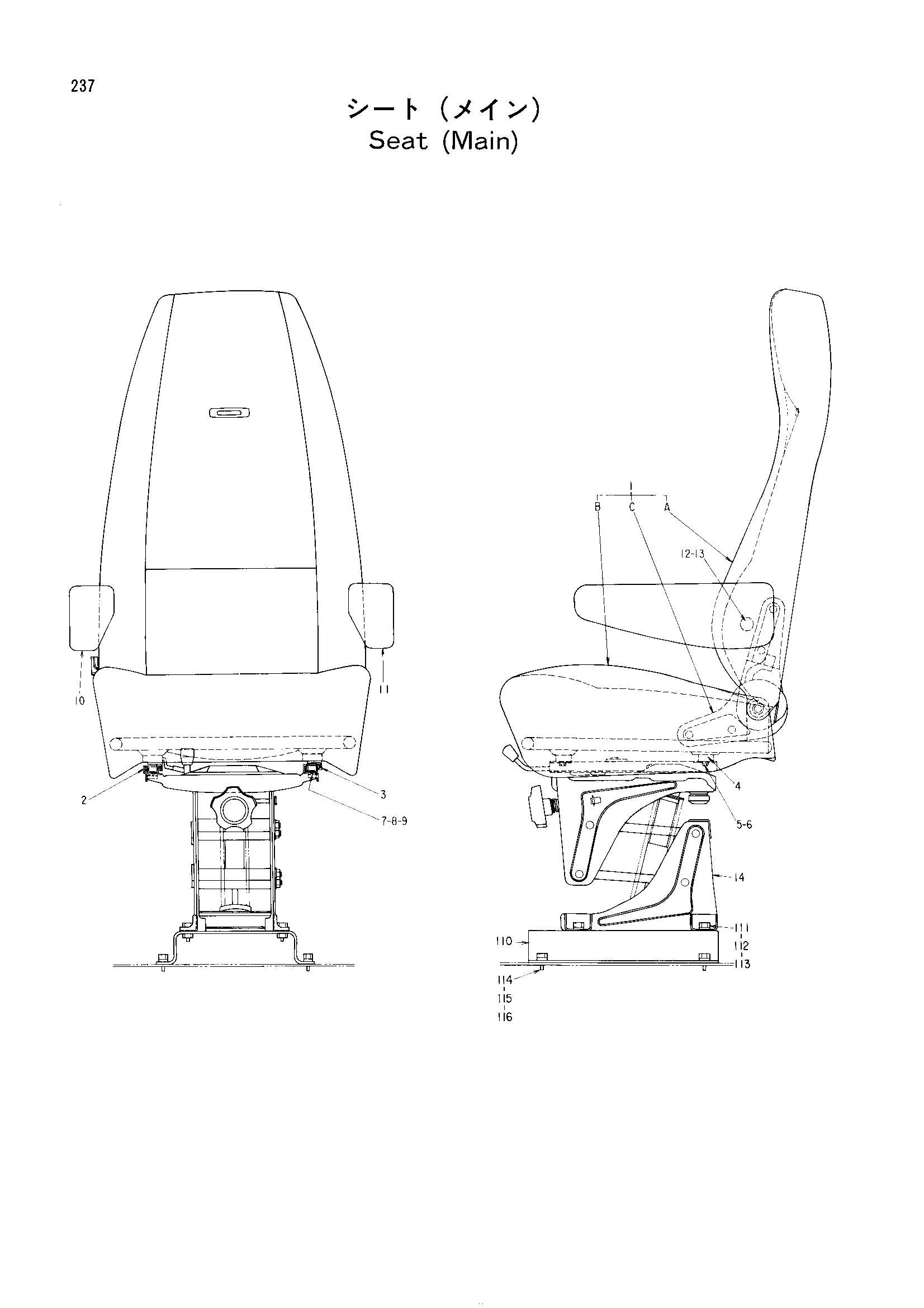

Заводская схема «Сиденье (основной)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-14 | 4186204 | Сиденье (основной) | 1 |
| 1 | 4209010 | Сиденье в сборе | 1 |
| 1A | 4242022 | Сиденье | 1 |
| 1B | 4242023 | Сиденье | 1 |
| 1C | 4201162 | Реклининг в сборе | 1 |
| 2 | 4209011 | Механизм натяжения сиденье (правый) | 1 |
| 3 | 4209012 | Механизм натяжения сиденье (левый) | 1 |
| 4 | 4209013 | Проставка | 4 |
| 5 | 4209014 | Пружинная шайба | 4 |
| 6 | 4209015 | Винт | 4 |
| 7 | 4209016 | Шайба | 4 |
| 8 | 4209017 | Пружинная шайба | 4 |
| 9 | 4209018 | Гайка | 4 |
| 10 | 4209019 | Опора рукоять (правый) | 1 |
| 11 | 4209020 | Опора рукоять (левый) | 1 |
| 12 | 4209021 | Шайба | 2 |
| 13 | 4209022 | Болт | 2 |
| 14 | 4209023 | Подвеска в сборе | 1 |
| 110 | 8040103 | Опора | 1 |
| 111 | J870825 | Болт | 4 |
| 112 | J251008 | Пружинная шайба | 4 |
| 113 | J250008 | Плоская шайба | 4 |
| 114 | J901025 | Болт | 4 |
| 115 | A590910 | Пружинная шайба | 4 |
| 116 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
