Облицовка (4) — HITACHI EX1800

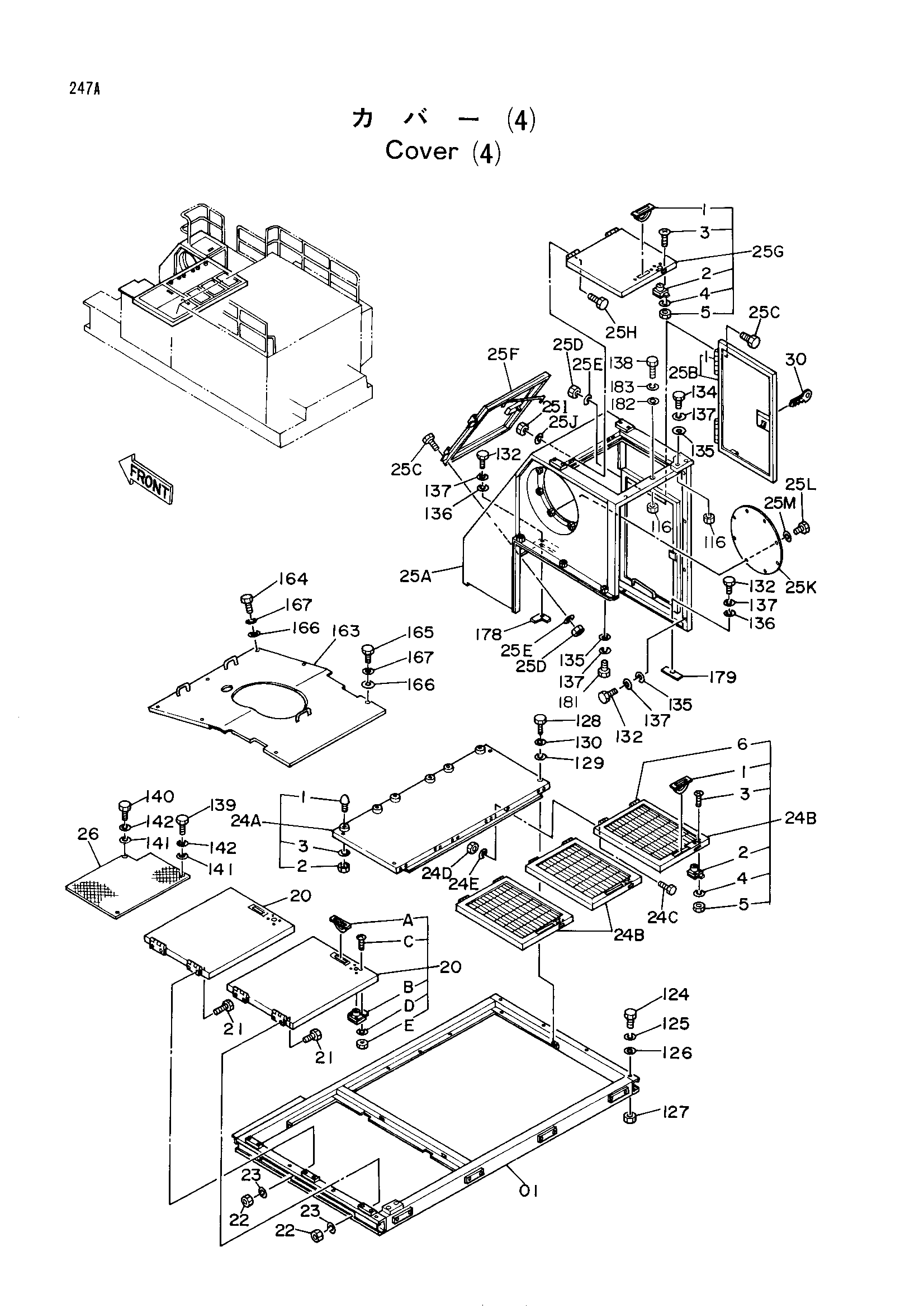

Заводская схема «Облицовка (4)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4214533 замена: 4290087 | Рама | 1 |
| 01 | 4214533 замена: 8052604 | Рама | 1 |
| 01 | 4214533 замена: A590112 | Рама | 1 |
| 01 | 4214533 замена: A590912 | Рама | 1 |
| 01 | 4214533 замена: J901235 | Рама | 1 |
| 01 | 4290087 | Рама | 1 |
| 20 | 4214534 | Крышка | 2 |
| 20A | 4232190 | Рукоятка | 1 |
| 20B | 4242012 | Замок | 1 |
| 20C | M430525 | Винт | 4 |
| 20D | A590905 | Пружинная шайба | 4 |
| 20E | M500504 | Гайка | 4 |
| 21 | J901022 | Болт | 8 |
| 22 | J950010 | Гайка | 8 |
| 23 | A590910 | Пружинная шайба | 8 |
| 24A-E | 9079482 замена: 9117291 | Крышка в сборе | 1 |
| 24A-E | 9117291 | Крышка в сборе | 1 |
| 24A | 4214535 | Крышка | 1 |
| 24A1 | 487195 | Ограничитель | 6 |
| 24A2 | M501008 | Гайка | 6 |
| 24A3 | A590910 | Пружинная шайба | 6 |
| 24B | 4214536 замена: 4306716 | Крышка | 3 |
| 24B | 4306716 | Крышка | 3 |
| 24B1 | 4232190 | Рукоятка | 1 |
| 24B2 | 4242012 | Замок | 1 |
| 24B3 | M430525 | Винт | 4 |
| 24B4 | A590905 | Пружинная шайба | 4 |
| 24B5 | M500504 | Гайка | 4 |
| 24B6 | 4288152 | Петля | 2 |
| 24C | J900818 | Болт | 12 |
| 24D | M500807 | Гайка | 12 |
| 24E | A590908 | Пружинная шайба | 12 |
| 25A-M | 9079483 замена: 449490 | Крышка в сборе | 1 |
| 25A-M | 9079483 замена: 9110484 | Крышка в сборе | 1 |
| 25A-M | 9079483 замена: A590912 | Крышка в сборе | 1 |
| 25A-M | 9079483 замена: J901270 | Крышка в сборе | 1 |
| 25A-M | 9079483 замена: J901285 | Крышка в сборе | 1 |
| 25A-M | 9079483 замена: J950012 | Крышка в сборе | 1 |
| 25A-M | 9110484 замена: 9117292 | Крышка в сборе | 1 |
| 25A-M | 9117292 | Крышка в сборе | 1 |
| 25A | 4214528 замена: 4288145 | Крышка | 1 |
| 25A | 4214528 замена: 449490 | Крышка | 1 |
| 25A | 4214528 замена: A590912 | Крышка | 1 |
| 25A | 4214528 замена: J901270 | Крышка | 1 |
| 25A | 4214528 замена: J901285 | Крышка | 1 |
| 25A | 4214528 замена: J950012 | Крышка | 1 |
| 25A | 4288145 | Крышка | 1 |
| 25B | 4214529 | Дверь | 1 |
| 25B1 | 4287548 | Петля | 2 |
| 25C | J900820 | Болт | 4 |
| 25D | M500807 | Гайка | 4 |
| 25E | A590908 | Пружинная шайба | 4 |
| 25F | 4214530 | Дверь | 1 |
| 25G | 4214531 замена: 4306715 | Дверь | 1 |
| 25G | 4306715 | Дверь | 1 |
| 25G1 | 4232190 | Рукоятка | 1 |
| 25G2 | 4242012 | Замок | 1 |
| 25G3 | M430525 | Винт | 4 |
| 25G4 | A590905 | Пружинная шайба | 4 |
| 25G5 | M500504 | Гайка | 4 |
| 25H | J900820 | Болт | 4 |
| 25I | M500807 | Гайка | 4 |
| 25J | A590908 | Пружинная шайба | 4 |
| 25K | 4214532 | Крышка | 1 |
| 25L | J901225 | Болт | 8 |
| 25M | A590912 | Пружинная шайба | 8 |
| 26 | 4214537 | Ступень | 1 |
| 30 | 971306 | Шпонка | 1 |
| 116 | J950012 | Гайка | 3 |
| 124 | J901411 | Болт | 8 |
| 125 | A590914 | Пружинная шайба | 8 |
| 126 | 4086894 | Шайба | 16 |
| 127 | J950014 | Гайка | 8 |
| 128 | J901275 | Болт | 7 |
| 129 | 449490 | Шайба | 7 |
| 130 | A590912 | Пружинная шайба | 7 |
| 132 | J901225 | Болт | 10 |
| 134 | J901265 | Болт | 2 |
| 134 | J901285 | Болт | 1 |
| 135 | 449490 | Шайба | 9 |
| 136 | A590112 | Плоская шайба | 6 |
| 137 | A590912 | Пружинная шайба | 15 |
| 138 | J901270 | Болт | 2 |
| 139 | J901025 | Болт | 2 |
| 140 | J901030 | Болт | 2 |
| 141 | J217083 | Шайба | 6 |
| 142 | A590910 | Пружинная шайба | 4 |
| 163 | 7018012 | Крышка | 1 |
| 164 | J901225 | Болт | 5 |
| 165 | J901245 | Болт | 2 |
| 166 | J217084 | Шайба | 7 |
| 167 | A590912 | Пружинная шайба | 7 |
| 178 | 4263072 | Регулировочная шайба 2.3 | 2 |
| 179 | 4263073 | Регулировочная шайба 2.3 | 10 |
| 181 | J901225 | Болт | 3 |
| 181 | J901230 | Болт | 3 |
| 182 | 449490 | Шайба | 1 |
| 183 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
