Трубопроводы системы смазки (погрузчик) — HITACHI EX1800

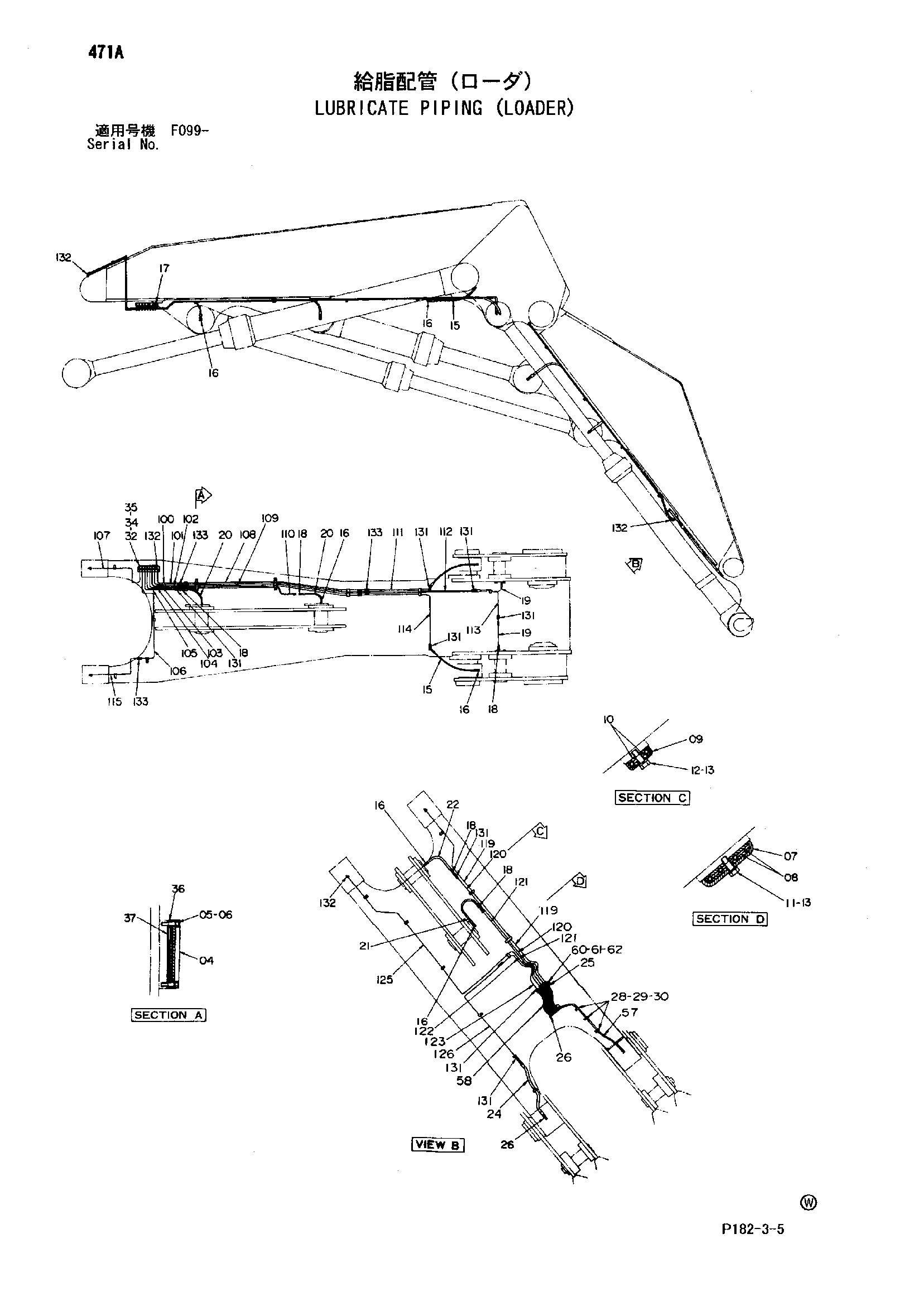

Заводская схема «Трубопроводы системы смазки (погрузчик)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 9735865 | Хомут | 3 |
| 05 | J901035 | Болт | 6 |
| 06 | A590910 | Пружинная шайба | 6 |
| 07 | 4264320 | Хомут | 3 |
| 08 | 4032159 | Резиновая прокладка | 6 |
| 09 | 4264321 | Хомут | 12 |
| 10 | 4032161 | Резиновая прокладка | 24 |
| 11 | J901232 | Болт | 3 |
| 12 | J901230 | Болт | 12 |
| 13 | A590912 | Пружинная шайба | 15 |
| 15 | 4157949 | Шланг | 2 |
| 16 | 94-1401 | Угловой штуцер | 8 |
| 17 | J75482 | Штуцер | 14 |
| 18 | 94-1301 | Адаптер | 6 |
| 19 | 4159613 | Шланг | 2 |
| 20 | 4141975 | Шланг | 2 |
| 21 | 4067521 | Шланг | 1 |
| 22 | 4058740 | Шланг | 1 |
| 24 | 4167191 | Шланг | 1 |
| 25 | 94-1301 | Адаптер | 6 |
| 26 | 94-1401 | Угловой штуцер | 8 |
| 28 | 4192035 | Зажим | 4 |
| 29 | J901016 | Болт | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 32 | 8040993 | Блок | 1 |
| 33 | 8040994 | Блок | 1 |
| 34 | J900818 | Болт | 7 |
| 35 | A590908 | Пружинная шайба | 7 |
| 36 | 4264319 | Проставка | 6 |
| 37 | 4264318 | Резиновая прокладка | 6 |
| 57 | 4331736 | Шланг | 1 |
| 58 | 4005418 | Шланг | 5 |
| 60 | 3069938 | Блок | 1 |
| 61 | J901045 | Болт | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 100 | 4261998 | Трубка | 1 |
| 101 | 4267368 | Трубка | 1 |
| 102 | 4267369 | Трубка | 1 |
| 103 | 4267370 | Трубка | 1 |
| 104 | 4267371 | Трубка | 1 |
| 105 | 4210769 | Трубка | 1 |
| 106 | 4267372 | Трубка | 1 |
| 107 | 4267373 | Трубка | 1 |
| 108 | 4210770 | Трубка | 2 |
| 109 | 4210771 | Трубка | 2 |
| 110 | 4267374 | Трубка | 1 |
| 111 | 4267375 | Трубка | 1 |
| 112 | 4267376 | Трубка | 1 |
| 113 | 4267377 | Трубка | 1 |
| 114 | 4267378 | Трубка | 1 |
| 115 | 4267379 | Трубка | 1 |
| 119 | 4338508 | Трубка | 1 |
| 120 | 4338507 | Трубка | 1 |
| 121 | 4338506 | Трубка | 1 |
| 122 | 4338505 | Трубка | 1 |
| 123 | 4338504 | Трубка | 1 |
| 125 | 4267385 | Трубка | 1 |
| 126 | 4267386 | Трубка | 1 |
| 131 | 4130169 | Штуцер трубки | 14 |
| 132 | 4130175 | Штуцер трубки | 12 |
| 133 | 4130192 | Штуцер трубки | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
