Пилотные гидролинии (2-5) экскаватор — HITACHI EX1800

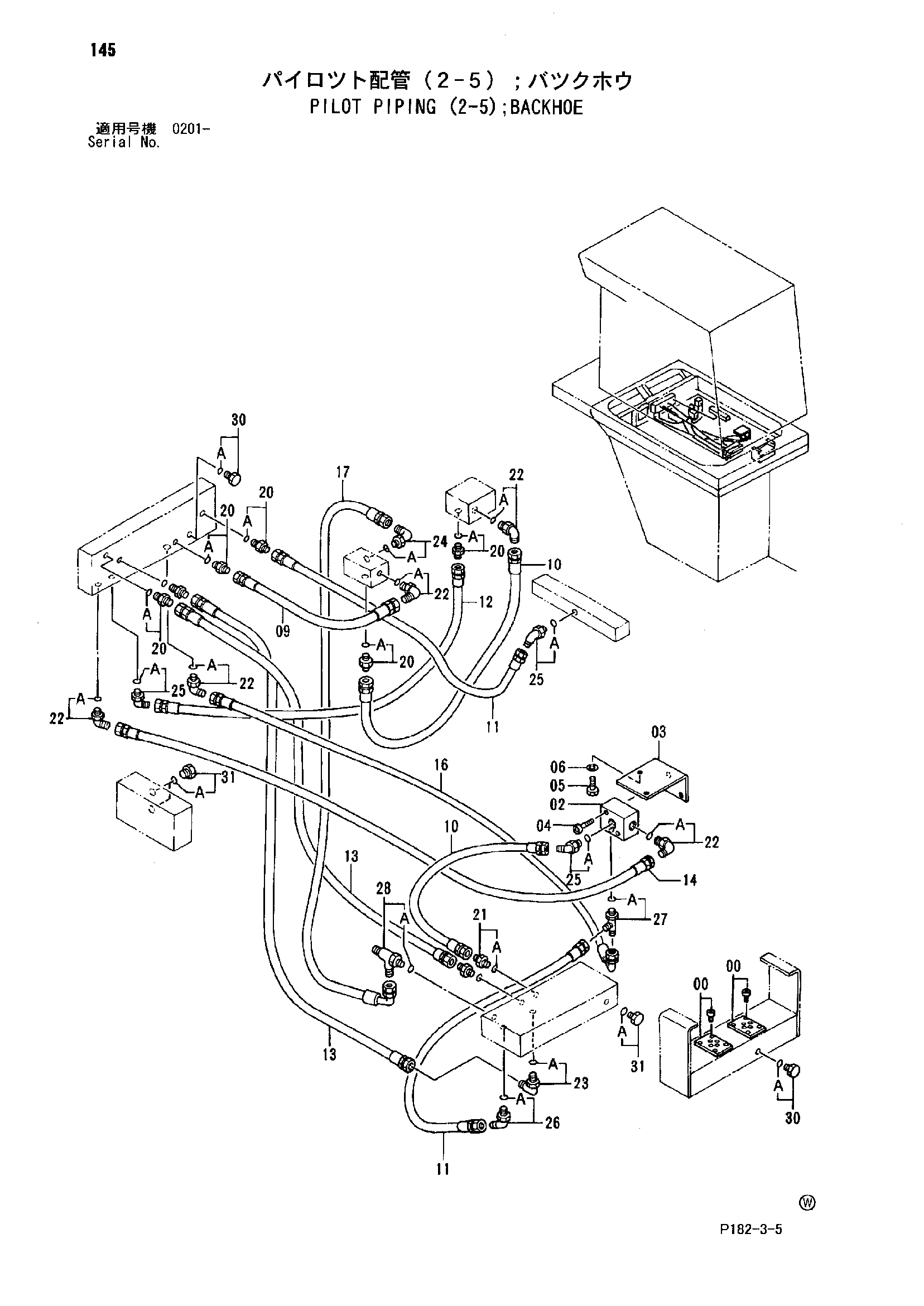

Заводская схема «Пилотные гидролинии (2-5) экскаватор» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203935 | Крышка | 2 |
| 02 | 4195759 | Челночный клапан | 1 |
| 03 | 4207290 | Кронштейн | 1 |
| 04 | M341050 | Болт с внутренним шестигранником | 2 |
| 05 | J901020 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 09 | 4061873 | Шланг | 1 |
| 10 | 4022547 | Шланг | 2 |
| 11 | 4022544 | Шланг | 2 |
| 12 | 4015462 | Шланг | 1 |
| 13 | 4060516 | Шланг | 2 |
| 14 | 4022548 | Шланг | 1 |
| 16 | 4184887 | Шланг | 1 |
| 17 | 4193841 | Шланг | 1 |
| 20 | 4042030 | Адаптер | 6 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4180350 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4112300 | Угловой штуцер | 5 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4169594 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4133249 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4108100 | Угловой штуцер | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4173014 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4187557 | Штуцер трубки | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4187558 | Штуцер трубки | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4093624 | Пробка | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4092534 | Пробка | 3 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
