Пилотный трубопроводы (высокая кабина) — HITACHI EX1800

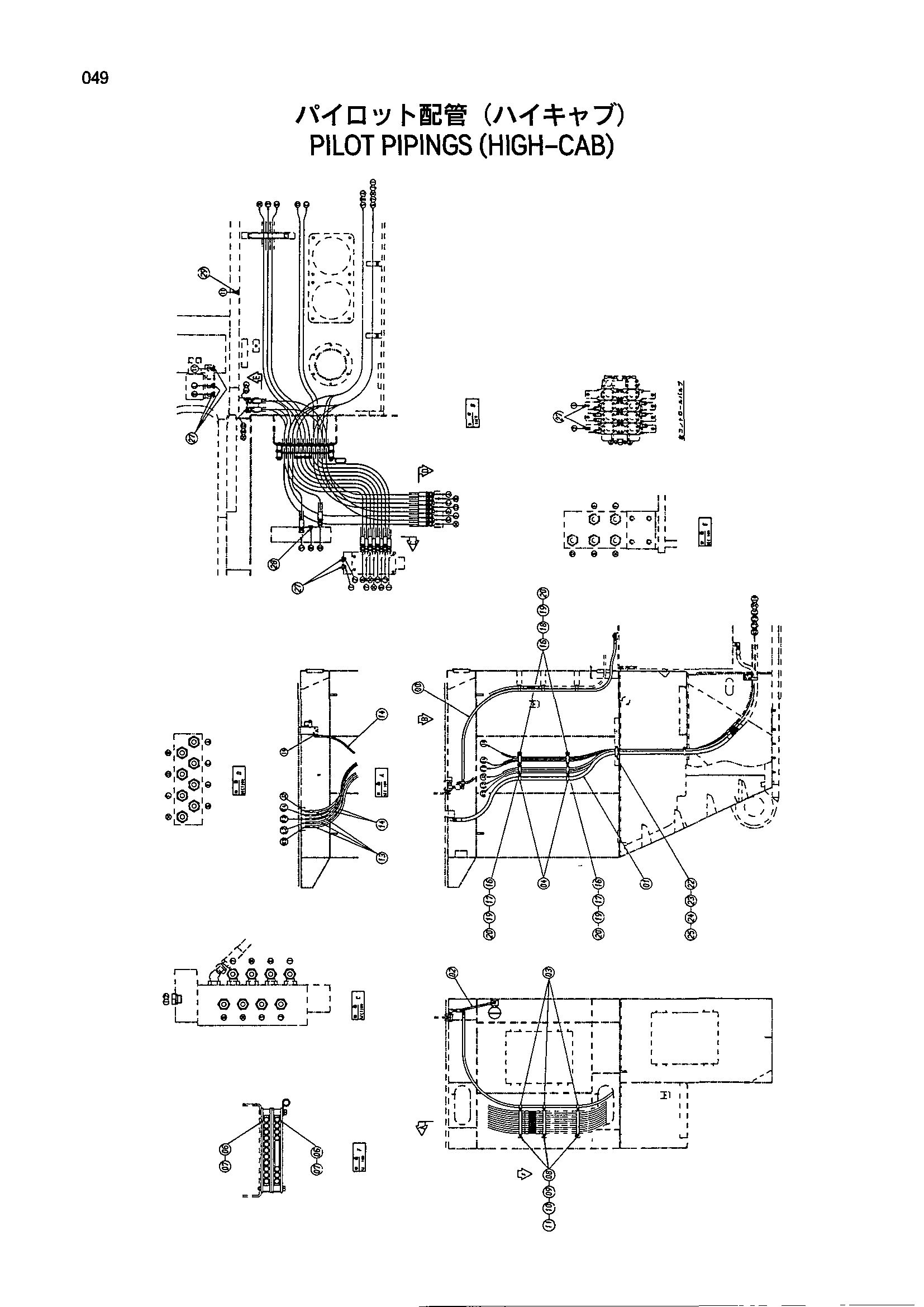

Заводская схема «Пилотный трубопроводы (высокая кабина)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156454 | Шланг | 1 |
| 01 | 4285616 | Шланг | 1 |
| 02 | 4022545 | Шланг | 1 |
| 03 | 4190277 | Зажим | 3 |
| 04 | 4190264 | Зажим | 2 |
| 06 | 4158052 | Шланг | 18 |
| 07 | 4151182 | Адаптер | 18 |
| 08 | 9737973 | Хомут | 12 |
| 09 | 4293919 | Проставка | 12 |
| 10 | J901090 | Болт | 6 |
| 11 | A590910 | Пружинная шайба | 6 |
| 13 | 4118275 | Шланг | 3 |
| 14 | 4088532 | Шланг | 2 |
| 16 | 4187112 | Хомут | 8 |
| 17 | 4293919 | Проставка | 4 |
| 18 | 4293920 | Проставка | 4 |
| 19 | J901050 | Болт | 8 |
| 20 | A590910 | Пружинная шайба | 8 |
| 22 | 4089557 | Хомут | 1 |
| 23 | 4187112 | Хомут | 1 |
| 24 | J901020 | Болт | 2 |
| 25 | A590910 | Пружинная шайба | 2 |
| 27 | 4092534 | Пробка | 7 |
| 28 | 4093624 | Пробка | 1 |
| 29 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
