Пилотные гидролинии (4-2) — HITACHI EX1800

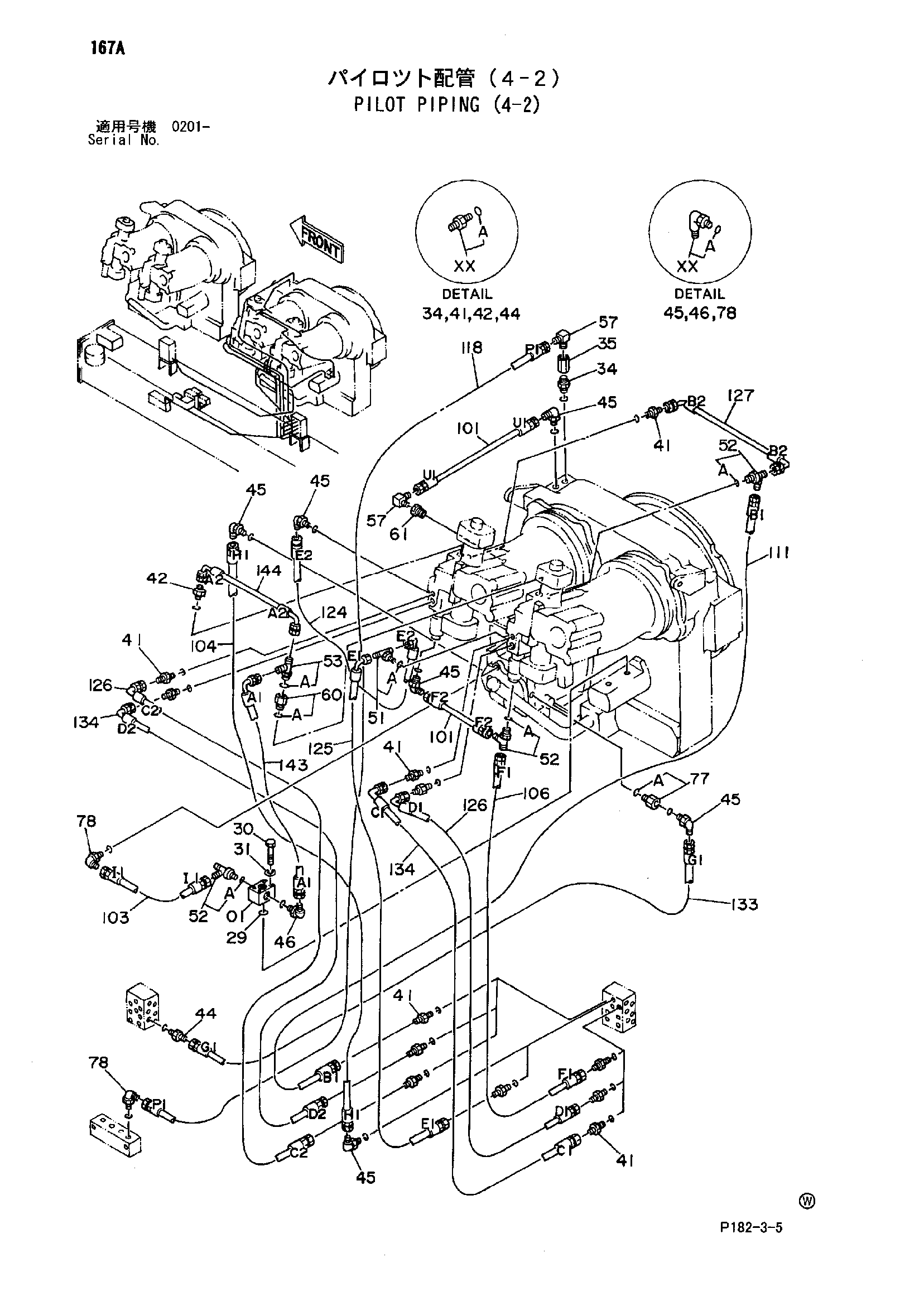

Заводская схема «Пилотные гидролинии (4-2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3035165 | Коллектор | 1 |
| 29 | A811025 | Уплотнительное кольцо | 1 |
| 30 | 19H1733 | Болт | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 34 | 4152200 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4132836 | Обратный клапан | 1 |
| 41 | 4042030 | Адаптер | 12 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4042031 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4180350 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4112300 | Угловой штуцер | 6 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4037761 | Угловой штуцер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4155847 | Штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4187557 | Штуцер трубки | 3 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4187558 | Штуцер трубки | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 94-1401 | Угловой штуцер | 2 |
| 60 | 4214603 | Адаптер | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4214012 | Переходник | 1 |
| 77 | 4223867 | Адаптер | 1 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4173021 | Угловой штуцер | 2 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 101 | 4022547 | Шланг | 2 |
| 103 | 4022544 | Шланг | 1 |
| 104 | 4107297 | Шланг | 1 |
| 106 | 4022545 | Шланг | 1 |
| 111 | 4158043 | Шланг | 1 |
| 118 | 4204150 | Шланг | 1 |
| 124 | 4163064 | Шланг | 1 |
| 125 | 4184886 | Шланг | 1 |
| 126 | 4223549 | Шланг | 2 |
| 127 | 4184894 | Шланг | 1 |
| 133 | 4059074 | Шланг | 1 |
| 134 | 4184892 | Шланг | 2 |
| 143 | 4193840 | Шланг | 1 |
| 144 | 4224423 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
