Крышка(3) — HITACHI EX1800

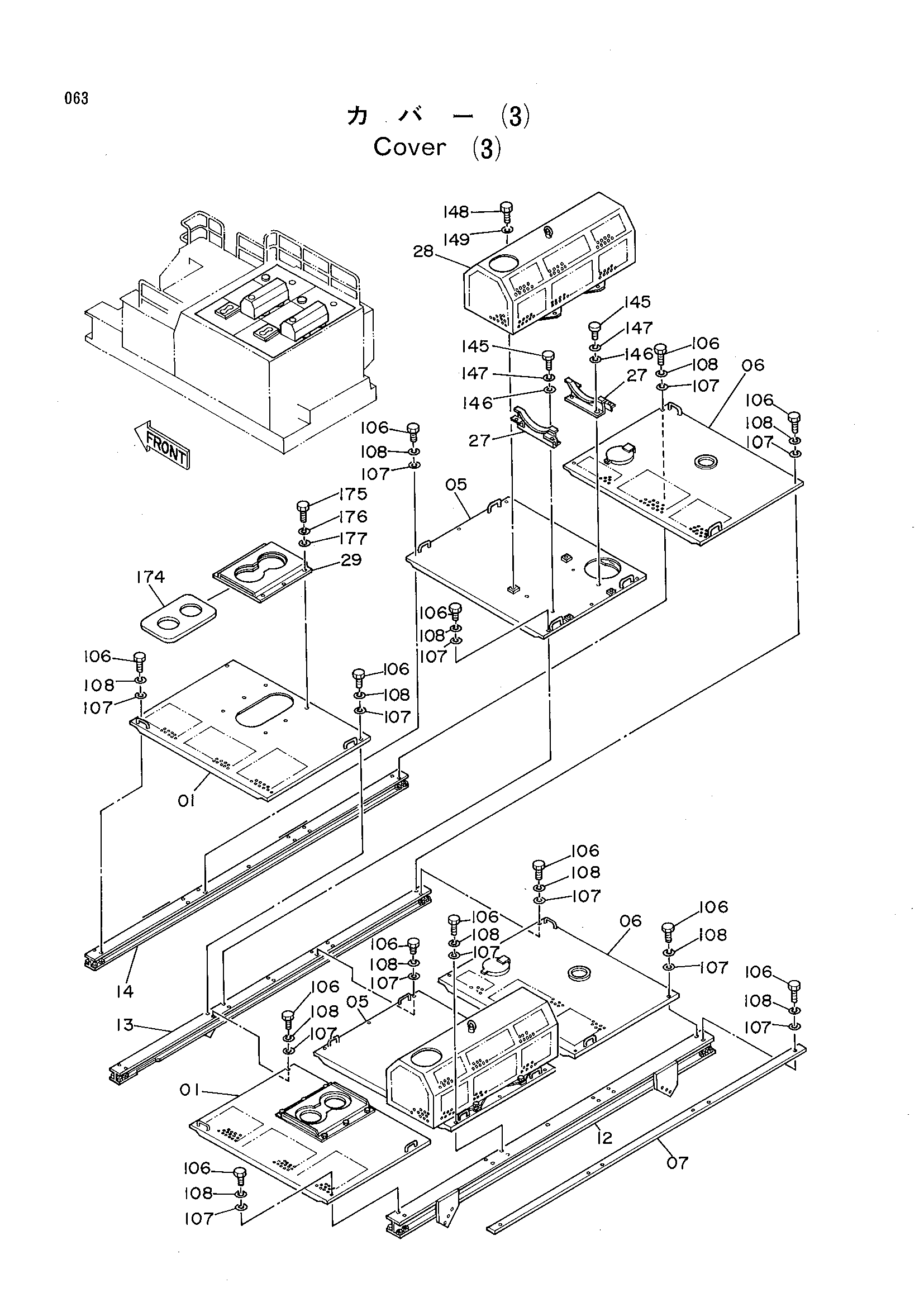

Заводская схема «Крышка(3)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4214514 | Крышка | 2 |
| 05 | 4214515 | Крышка | 2 |
| 06 | 4214516 | Крышка | 2 |
| 07 | 4214517 | Крышка | 1 |
| 12 | 4311943 | Балка | 1 |
| 13 | 4214522 | Балка | 1 |
| 14 | 4214523 | Балка | 1 |
| 27 | 4214538 | Кронштейн | 2 |
| 28 | 4214527 | Крышка | 2 |
| 29 | 4214540 | Крышка | 2 |
| 106 | J901250 | Болт | 38 |
| 107 | J217084 | Шайба | 38 |
| 108 | A590912 | Пружинная шайба | 38 |
| 145 | J901435 | Болт | 8 |
| 146 | A590114 | Шайба | 8 |
| 147 | A590914 | Пружинная шайба | 8 |
| 148 | J901016 | Болт | 8 |
| 149 | A590910 | Пружинная шайба | 8 |
| 174 | 4207889 | Резиновая прокладка | 2 |
| 175 | J901025 | Болт | 12 |
| 176 | A590910 | Пружинная шайба | 12 |
| 177 | J217083 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
