Быстрый заправка система(топливный) — HITACHI EX1800

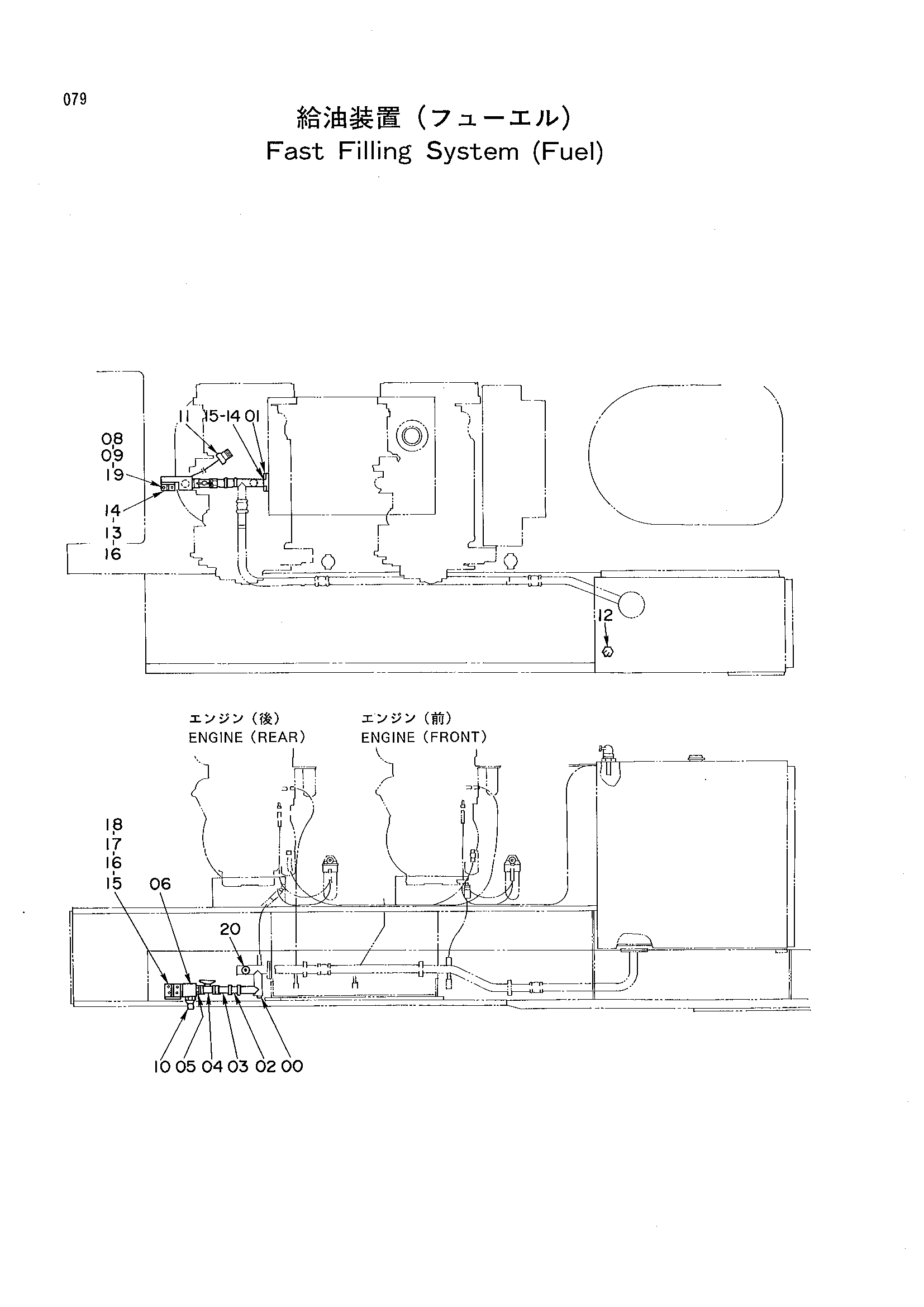

Заводская схема «Быстрый заправка система(топливный)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054744 | Трубка | 1 |
| 01 | A810075 | Уплотнительное кольцо | 1 |
| 02 | 4067833 | Муфта | 1 |
| 03 | 9738031 | Трубка | 1 |
| 04 | 4286549 | Шаровой клапан | 1 |
| 05 | 94-1708 | Адаптер | 1 |
| 06 | 4286548 | Блок | 1 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | A590110 | Шайба | 4 |
| 10 | 4178745 | Рекеивер | 1 |
| 11 | 4178746 | Колпачок | 1 |
| 12 | 4178744 | Клапан | 1 |
| 13 | 4299249 | Регулировочная шайба | 5 |
| 14 | 8054747 | Кронштейн | 1 |
| 15 | J901070 | Болт | 4 |
| 16 | A590110 | Шайба | 8 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | J950010 | Гайка | 4 |
| 19 | J901030 | Болт | 4 |
| 20 | 94-2024 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
