Ход трубопроводы (гусеница): 3 — HITACHI EX1800

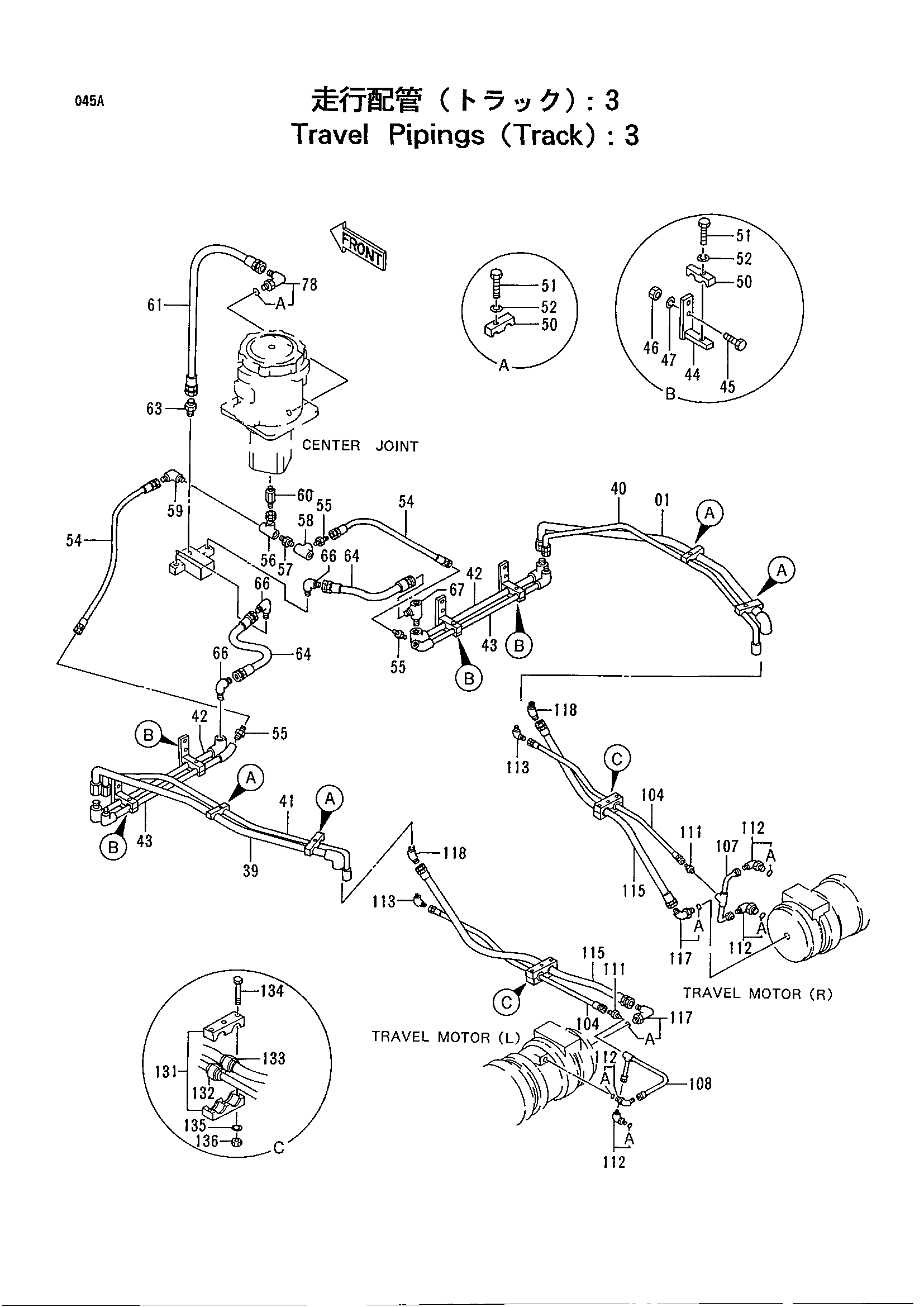

Заводская схема «Ход трубопроводы (гусеница): 3» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8051254 | Трубка | 1 |
| 39 | 8051255 | Трубка | 1 |
| 40 | 8051256 | Трубка | 1 |
| 41 | 8051257 | Трубка | 1 |
| 42 | 9724774 | Трубка | 2 |
| 43 | 9724775 | Трубка | 2 |
| 44 | 9724776 | Кронштейн | 4 |
| 45 | J901235 | Болт | 8 |
| 46 | J950012 | Гайка | 8 |
| 47 | A590912 | Пружинная шайба | 8 |
| 50 | 4194917 | Хомут трубки | 8 |
| 51 | J901050 | Болт | 8 |
| 52 | A590910 | Пружинная шайба | 8 |
| 54 | 4158049 | Шланг | 2 |
| 55 | 94-1302 | Адаптер | 3 |
| 56 | 9724777 | Трубка | 1 |
| 57 | 94-1702 | Адаптер | 1 |
| 58 | 94-0661 | Тройник | 1 |
| 59 | 94-1402 | Угловой штуцер | 1 |
| 60 | 4174825 | Адаптер | 1 |
| 61 | 4158018 | Шланг | 1 |
| 63 | 94-1304 | Адаптер | 1 |
| 64 | 4512166 | Шланг | 2 |
| 66 | 94-1403 | Угловой штуцер | 3 |
| 67 | 4167167 | Угловой штуцер | 1 |
| 78 | 4188981 | Угловой штуцер | 1 |
| 78A | 4506424 | Уплотнительное кольцо | 1 |
| 104 | 4229115 | Шланг | 2 |
| 107 | 9724778 | Трубка | 1 |
| 108 | 8034891 | Трубка | 1 |
| 111 | 94-1301 | Адаптер | 2 |
| 112 | 4112300 | Угловой штуцер | 4 |
| 112A | 957366 | Уплотнительное кольцо | 2 |
| 113 | 94-1401 | Угловой штуцер | 2 |
| 115 | 4343228 | Шланг | 2 |
| 117 | 4065118 | Угловой штуцер | 2 |
| 117A | 4506424 | Уплотнительное кольцо | 1 |
| 118 | 94-1504 | Угловой штуцер | 2 |
| 131 | 4192414 | Хомут | 2 |
| 132 | 4192410 | Втулка | 2 |
| 133 | 4192411 | Втулка | 2 |
| 134 | J901000 | Болт | 6 |
| 135 | A590910 | Пружинная шайба | 6 |
| 136 | J950010 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
