Клапан — HITACHI EX1800

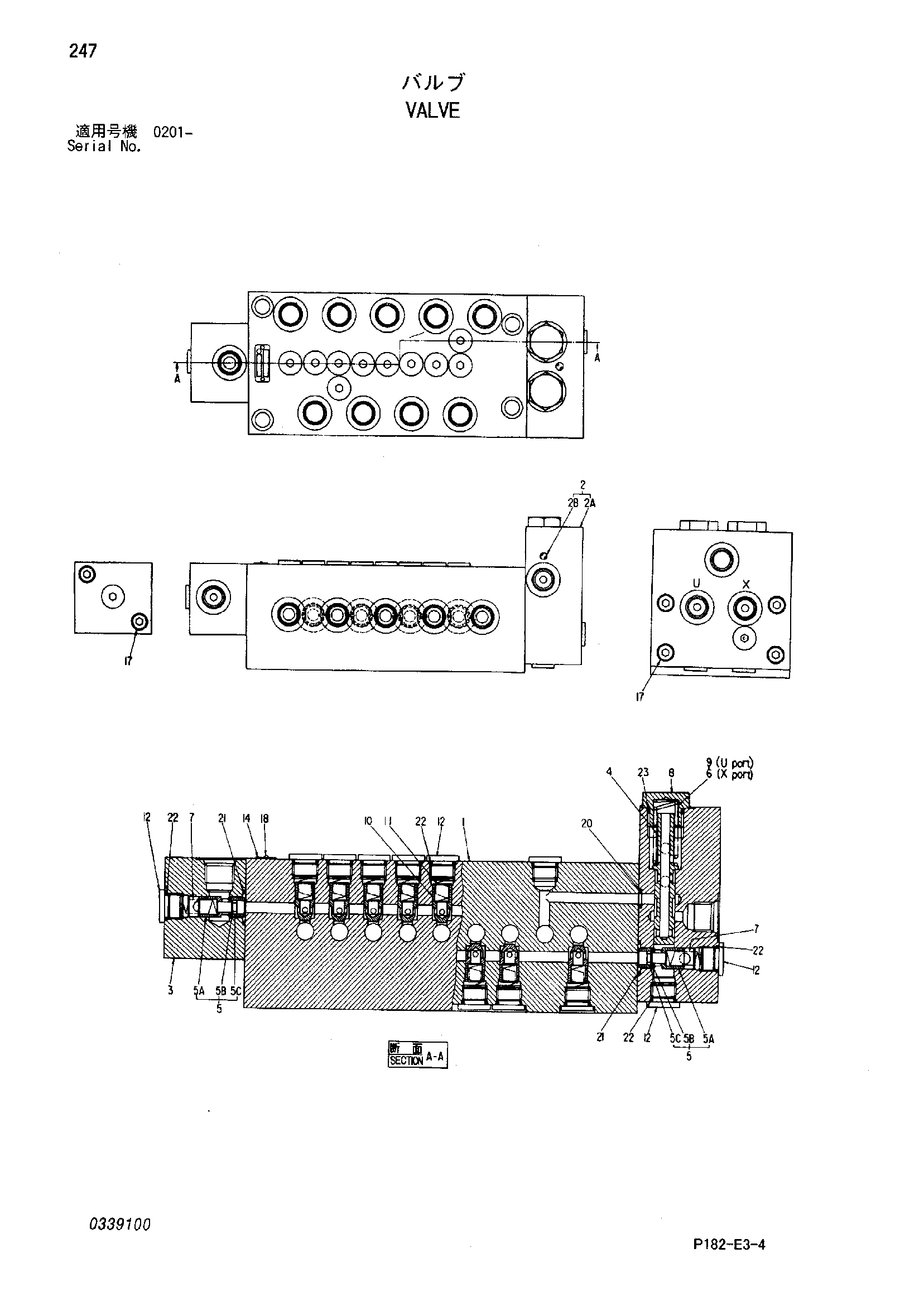

Заводская схема «Клапан» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4187563 | Клапан | 1 | |
| 1 | 0339101 | Корпус | 1 |
| 2 | 0339102 | Корпус в сборе | 1 |
| 3 | 0339103 | Корпус | 1 |
| 4 | 0339104 | Золотник | 2 |
| 5 | 0339105 | Золотник в сборе | 2 |
| 6 | 0339106 | Пружина | 1 |
| 7 | 0339107 | Пружина | 2 |
| 8 | 0339108 | Пробка | 2 |
| 9 | 0339109 | Пружина | 1 |
| 10 | 0339110 | Плунжер обратный | 12 |
| 11 | 0339111 | Пружина | 12 |
| 12 | 0339112 | Пробка | 19 |
| 17 | 0339113 | Болт | 6 |
| 18 | 0208717 | Винт | 2 |
| 20 | 4506408 | Уплотнительное кольцо | 4 |
| 21 | 4506416 | Уплотнительное кольцо | 2 |
| 22 | 0228803 | Уплотнительное кольцо | 19 |
| 23 | 4506418 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
