Радиатор — HITACHI EX1800

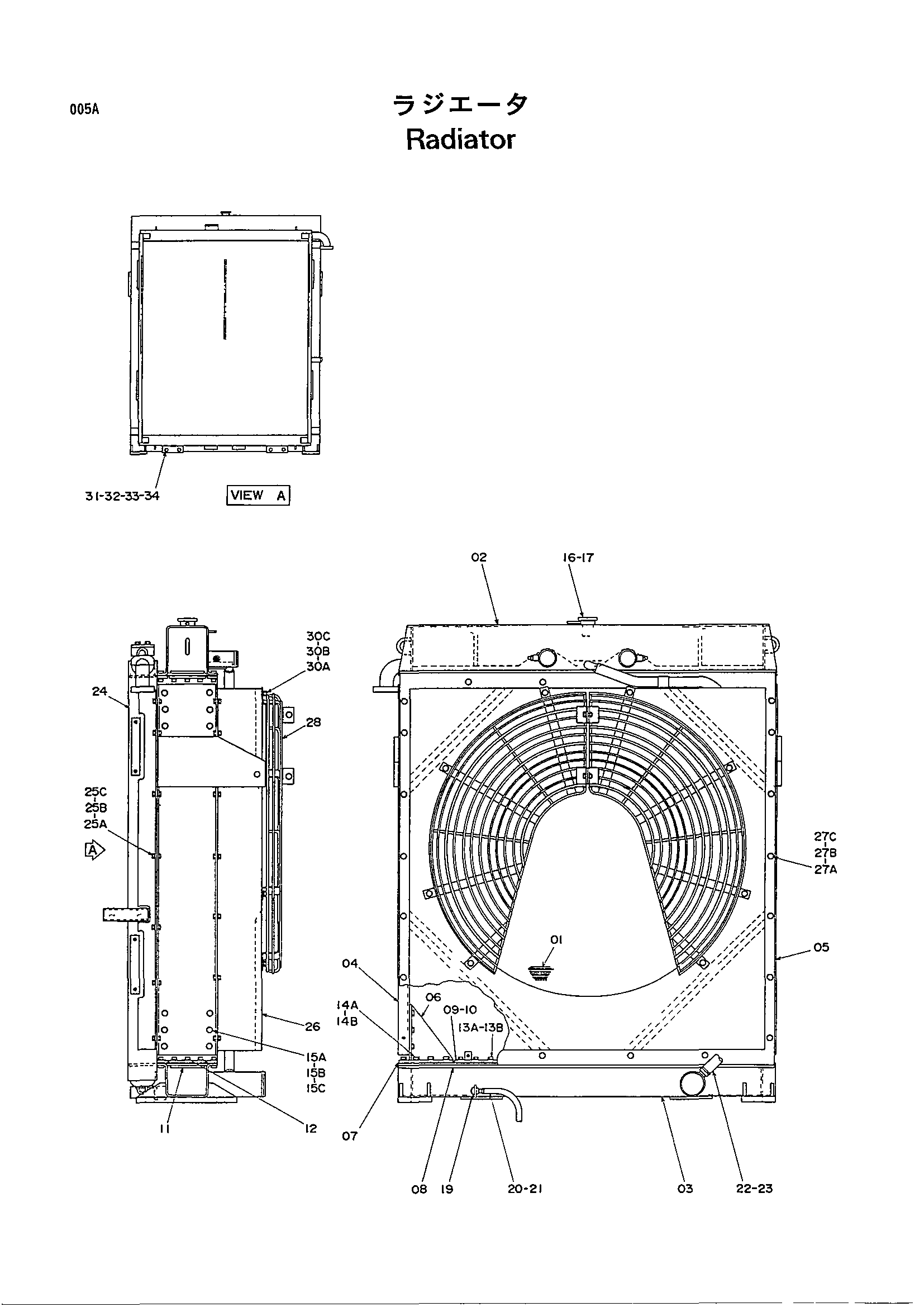

Заводская схема «Радиатор» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4275777 | Радиатор | 2 | |
| 01 | 4287979 | Коре | 1 |
| 02 | 4295385 | Бак | 1 |
| 03 | 4295386 | Бак | 1 |
| 04 | 4295922 | Опора | 1 |
| 05 | 4295923 | Опора | 1 |
| 06 | 4295924 | Кронштейн | 4 |
| 07 | 4302209 | Прокладка | 2 |
| 08 | 4295925 | Пластина | 4 |
| 09 | 4295926 | Пластина | 2 |
| 10 | 4295927 | Пластина | 2 |
| 11 | 4295928 | Пластина | 4 |
| 12 | 4295929 | Пластина | 4 |
| 13A | M111036 | Болт | 72 |
| 13B | A590910 | Пружинная шайба | 72 |
| 14A | M111240 | Болт | 44 |
| 14B | A590912 | Пружинная шайба | 44 |
| 15A | M111230 | Болт | 24 |
| 15B | A590912 | Пружинная шайба | 24 |
| 15C | A590112 | Плоская шайба | 24 |
| 16 | 4229915 | Колпачок прес. | 1 |
| 17 | 4206314 | Сетчатый фильтр | 1 |
| 19 | 4248510 | Кокк дренажный | 1 |
| 20 | 4214355 | Трубка дренажный | 1 |
| 21 | 4143888 | Провод | 1 |
| 22 | 4206318 | Хомут | 2 |
| 23 | 4214358 | Шланг | 1 |
| 24 | 4287980 | Масляный радиатор | 1 |
| 25A | M111025 | Болт | 10 |
| 25B | A590910 | Пружинная шайба | 10 |
| 25C | A590110 | Плоская шайба | 10 |
| 26 | 4282854 | Кожух | 1 |
| 27A | M111025 | Болт | 16 |
| 27B | A590910 | Пружинная шайба | 16 |
| 27C | A590110 | Плоская шайба | 16 |
| 28 | 4282855 | Сетка | 1 |
| 30A | M111025 | Болт | 8 |
| 30B | A590910 | Пружинная шайба | 8 |
| 30C | A590110 | Плоская шайба | 8 |
| 32 | J901430 | Болт | 4 |
| 33 | A590114 | Плоская шайба | 4 |
| 34 | A590914 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
