Отопитель (2) — HITACHI EX1800

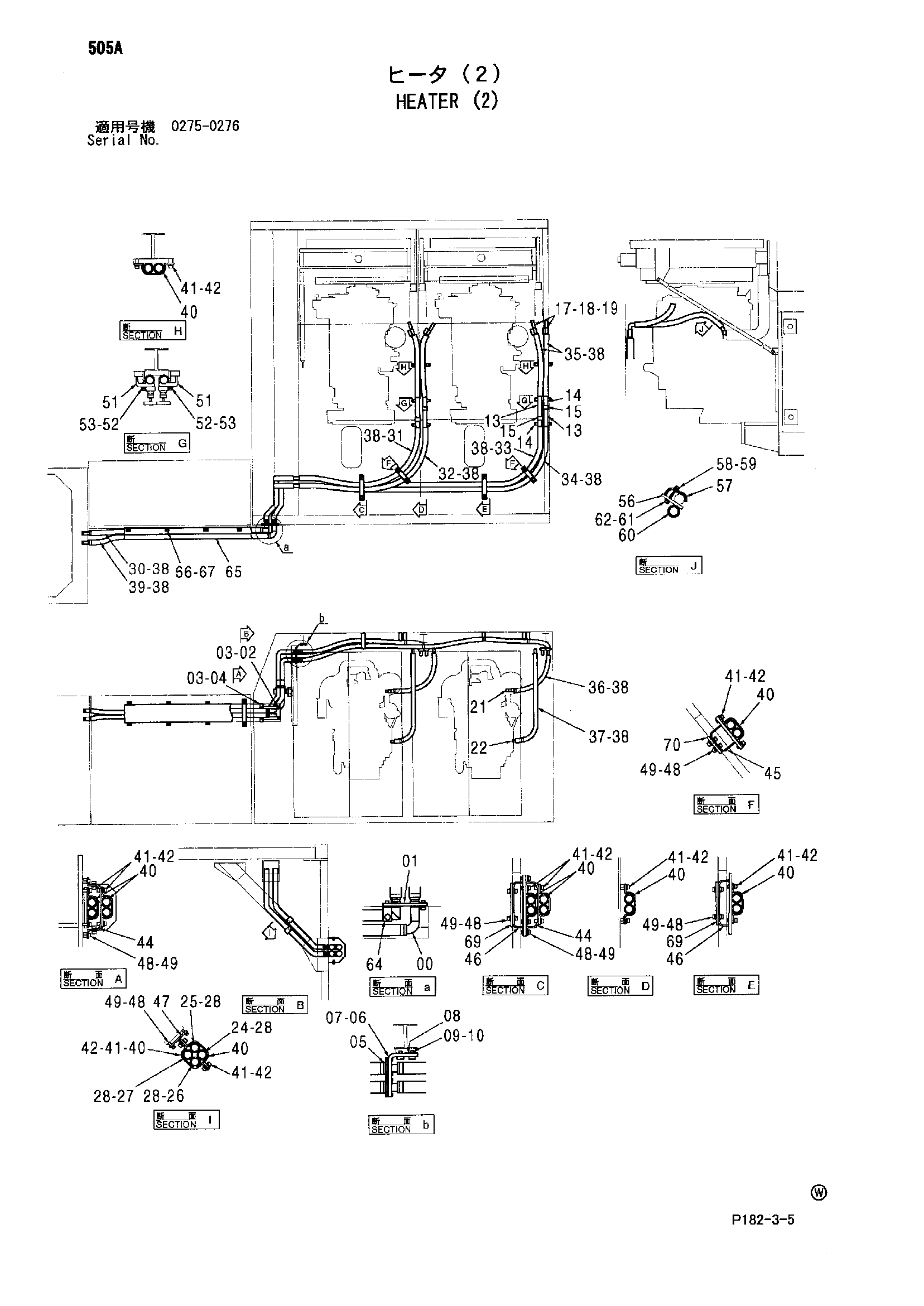

Заводская схема «Отопитель (2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8061073	Трубка	1
01	4341887	Седло винта	1
02	J901025	Болт	2
03	A590910	Пружинная шайба	4
04	J901030	Болт	2
05	8061071	Трубка	2
06	J900820	Болт	8
07	A590908	Пружинная шайба	8
08	4341892	Кронштейн	1
09	J901025	Болт	4
10	A590910	Пружинная шайба	4
13	8061086	Трубка	4
14	8061087	Трубка	4
15	4177416	Запорный клапан	4
17	8061080	Трубка	4
18	J901025	Болт	8
19	A590910	Пружинная шайба	8
21	4341656	Адаптер	2
22	4341657	Адаптер	2
24	2037227	Водяной шланг	1
25	2037228	Водяной шланг	1
26	2037229	Водяной шланг	1
27	2037231	Водяной шланг	1
28	4309596	Хомут шланга	8
30	4341821	Резиновый шланг	2
31	4341819	Резиновый шланг	1
32	4341820	Резиновый шланг	1
33	4341822	Резиновый шланг	1
34	4341823	Резиновый шланг	1
35	4341816	Резиновый шланг	4
36	4341817	Резиновый шланг	2
37	4341818	Резиновый шланг	2
38	4309597	Хомут шланга	32
39	4343477	Резиновый шланг	2
40	9739625	Хомут	18
41	J901025	Болт	36
42	A590910	Пружинная шайба	36
44	8061120	Кронштейн	5
45	8061118	Кронштейн	2
46	8061121	Кронштейн	2
47	8061125	Кронштейн	1
48	J901025	Болт	20
49	A590910	Пружинная шайба	20
51	4053598	Хомут трубки	8
52	J901265	Болт	8
53	A590912	Пружинная шайба	8
56	4341885	Седло винта	2
57	4053698	Хомут трубки	2
58	J901265	Болт	2
59	A590912	Пружинная шайба	2
60	4193848	Зажим	2
61	J901016	Болт	2
62	A590910	Пружинная шайба	2
64	8061124	Кронштейн	1
65	7029356	Крышка	1
66	J901020	Болт	10
67	A590910	Пружинная шайба	10
69	4342016	Пластина	2
70	4342013	Пластина	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
